توضیحات

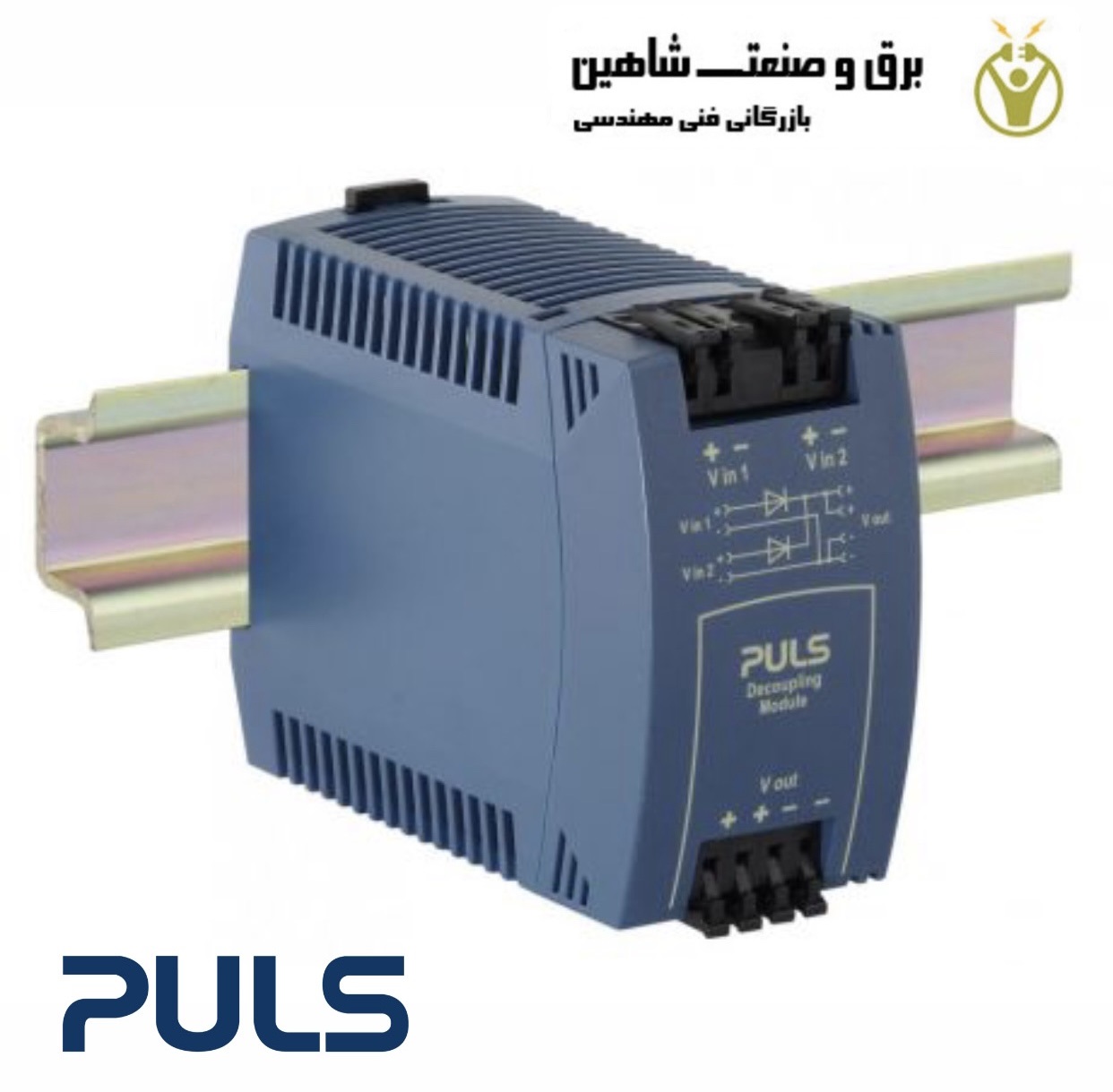

مبدل dc/dc برند puls مدل MLY02.100 پلاس یک ماژول افزونگی ساده است که می توان از آن برای ساخت سیستم اضافی 1+1 و N+1 استفاده کرد. مجهز به دو کانال ورودی است که می تواند به منبع تغذیه با جریان خروجی حداکثر 5 آمپر و یک خروجی که می تواند جریان نامی تا 10 آمپر را حمل کند، متصل می شود. این ماژول برای منابع تغذیه با رفتار اضافه بار جریان ثابت و همچنین هر نوع رفتار اضافه بار “Hicup” مناسب است.
پایانه های فنری گیره اتصال سریع منحصر به فرد امکان نصب ایمن و سریع را فراهم می کند و یک بسته تأیید بین المللی بزرگ برای انواع کاربردها این دستگاه را تقریباً برای هر موقعیتی مناسب می کند.
ویژگی های مبدل dc/dc برند puls مدل MLY02.100 پلاس
- راه حل مقرون به صرفه برای ساخت سیستم های اضافی
- ورودی دوگانه با خروجی واحد
- دو دیود (کاتد مشترک)
- ورودی DC12-48V (120Vdc) ± 25% ورودی برد وسیع
- توان کامل بین -40 درجه سانتیگراد و +60 درجه سانتیگراد
- طراحی فشرده، عرض تنها 45 میلی متر
- پایانه های فنری گیره با اتصال سریع
- سیم کشی آسان
- پایانه توزیع برای قطب منفی گنجانده شده است
مزایا مبدل dc/dc مدل MLY02.100
این دستگاه برای نصب در یک محفظه طراحی شده است و برای استفاده تجاری مانند تجهیزات کنترل صنعتی، کنترل فرآیند، نظارت و اندازه گیری و یا موارد مشابه در نظر گرفته شده است. از این دستگاه در تجهیزاتی استفاده نکنید که عملکرد نادرست ممکن است باعث آسیب شدید شخصی شود یا جان انسان را تهدید کند. ماژول افزونگی را می توان با هر نوع منبع تغذیه استفاده کرد تا زمانی که از حداکثر جریان خروجی تجاوز نکنید. برای منابع تغذیه با جریان اضافه بار مداوم و همچنین هر نوع رفتار اضافه بار متناوب (Hiccup) مناسب است.
اگر این دستگاه به روشی خارج از مشخصات آن استفاده شود، حفاظت ارائه شده توسط دستگاه ممکن است مختل شود.
دستورالعمل های نصب زیر را رعایت کنید:
این دستگاه فقط توسط پرسنل واجد شرایط نصب و راه اندازی می شود.
این دستگاه دارای قطعات قابل تعمیر نیست. خاموش شدن فیوز داخلی به دلیل نقص داخلی است.
اگر در حین نصب یا عملیات خرابی یا نقصی رخ داد، فوراً برق را خاموش کرده و دستگاه را برای بررسی به کارخانه ارسال کنید.
دستگاه را در محفظه ای نصب کنید که از خطرات الکتریکی، مکانیکی و آتش سوزی محافظت می کند.
قطب مثبت خروجی را زمین یا زمین نکنید که می تواند در صورت خرابی زمین از افزونگی جلوگیری کند. در صورت نیاز، قطب منفی خروجی را زمین کنید.
هنگام استفاده در کاربردهای دریایی طبق مقررات GL فقط از منابع تغذیه با ولتاژ موج خروجی ناچیز در محدوده فرکانس پایین بین 50 هرتز و 10 کیلوهرتز استفاده کنید.
دستگاه را روی ریل DIN مطابق با EN 60715 با پایانه های ورودی در بالای دستگاه نصب کنید. سایر جهت های نصب نیاز به کاهش جریان خروجی دارند.
با رعایت همه کدهای محلی و ملی از درست بودن سیم کشی اطمینان حاصل کنید. از کابل های مسی مناسب استفاده کنید
برای حداقل دمای کاری 60 درجه سانتی گراد برای دمای محیط تا +45 درجه سانتی گراد، 75 درجه سانتی گراد برای دمای محیط تا 60+ درجه سانتی گراد و 90 درجه سانتی گراد برای دمای محیط تا 70+ درجه سانتی گراد طراحی شده است. اطمینان حاصل کنید که تمام رشته های سیم رشته ای وارد اتصال ترمینال می شوند.
این دستگاه برای مناطق درجه 2 آلودگی در محیط های کنترل شده طراحی شده است. تراکم یا یخ زدگی مجاز نیست.
محفظه دستگاه تا حدی از IP20 محافظت می کند. محفظه در برابر مایعات ریخته شده محافظت نمی کند.
ورودی باید از یک منبع PELV یا SELV یا یک “مدار ثانویه ایزوله” تغذیه شود تا خروجی SELV یا PELV حفظ شود.
قطبیت ورودی صحیح را بررسی کنید. وقتی ولتاژ ورودی معکوس شود، دستگاه کار نخواهد کرد.
این دستگاه طبق استاندارد IEC 61140 به عنوان تجهیزات “کلاس حفاظت III” طراحی شده است.
این دستگاه برای خنک کننده کانوکشن طراحی شده است و نیازی به فن خارجی ندارد. مانع جریان هوا نشوید و شبکه تهویه را نپوشانید! این دستگاه برای ارتفاعات تا 5000 متر (16400 فوت) طراحی شده است. بیش از 2000 متر (6560 فوت) کاهش در جریان خروجی مورد نیاز است.
