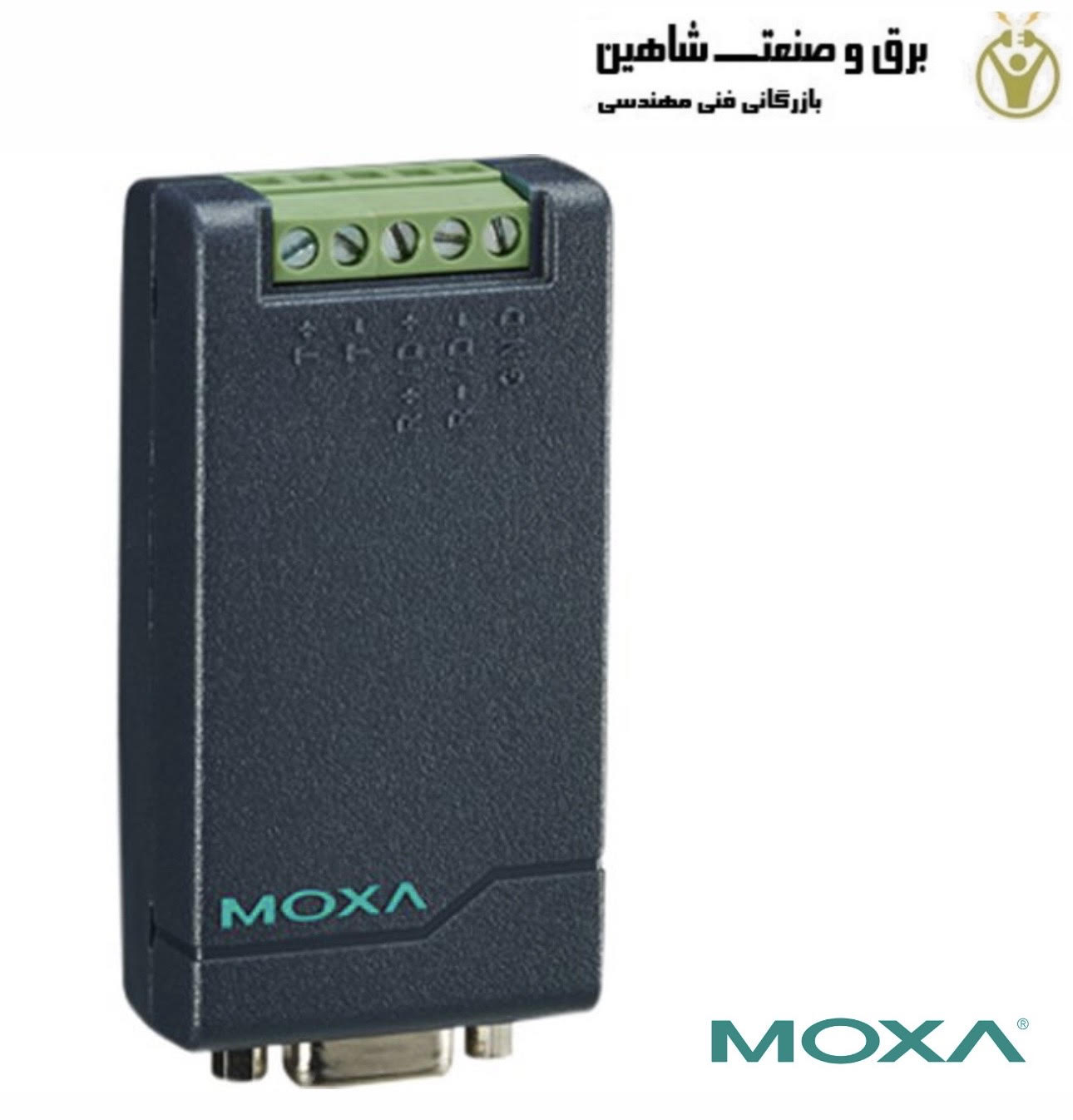

مبدل RS-232 به RS-422/485 با پورت moxa مدل TCC-80

توضیحات

مبدل RS-232 به RS-422/485 با پورت moxa مدل TCC-80 تبدیل سیگنال کامل بین RS-232 و RS-422/485 را بدون نیاز به منبع تغذیه خارجی فراهم می کند. از هر دو سیم دوبلکس نیمه دوبلکس RS-485 و فول دوبلکس 4 سیم RS-422/485 پشتیبانی می کند، که هر یک از این دو می توانند بین خطوط TxD و RxD RS-232 تبدیل شوند. علاوه بر این، TCC-80/80I 15 KV ESD محافظ در برابر آسیب ناشی از تخلیه الکترواستاتیک محافظت می کند. TCC-80I اولین مبدل پر سرعت و پورت در جهان با ایزوله 2.5 KV است. مبدل RS-232 به RS-422/485 با پورت TCC-80 از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی است.

کنترل خودکار جهت داده نیز برای RS-485 ارائه شده است که در آن درایور RS-485 به طور خودکار فعال می شود زمانی که مدار خروجی TxD را از سیگنال RS-232 حس می کند. این بدان معنی است که برای کنترل جهت انتقال سیگنال RS-485 به هیچ تلاش برنامه ریزی نیاز نیست. علاوه بر این، نشانگر قدرت پورت LED ثبت شده TCC-80I می تواند به شما اجازه دهد بررسی کنید که آیا TCC-80I به اندازه کافی برق دریافت می کند یا خیر.

پورت برق روی RS-232

پورت RS-232 TCC-80 یک سوکت مادگی DB9 است که می تواند مستقیماً به کامپیوتر میزبان متصل شود و برق از خط TxD، RTS یا DTR گرفته می شود. صرف نظر از بالا یا پایین بودن سیگنال، TCC-80 می تواند قدرت کافی را از خط داده/دست دادن به دست آورد. با این حال، اگر خط دست دادن در دسترس نباشد، اگر کابل سریال بیش از حد طولانی باشد، یا اگر دستگاه RS-232 یک دستگاه کم مصرف باشد، می توان از برق خارجی استفاده کرد. برای برق خارجی، یک منبع تغذیه 5 تا 12 VDC را می توان با استفاده از یک آداپتور یا یک کابل برق USB وصل کرد.

برق خارجی اختیاری

خاتمه یک نیاز حیاتی برای دستگاه های دارای پورت مانند TCC-80 است. در بیشتر شرایط، اگر کابل RS-422/485 بلندتر از 100 متر باشد، از مقاومت های پایانی استفاده می شود. صرف نظر از اینکه چه مقدار سیگنال داده پراکنده می شود، مقاومت های پایانی بیش از 75 مگاوات توان جذب می کنند. به عبارت دیگر، اگر انتقال یا خاتمه راه دور RS-422/485 مورد نیاز باشد، باید از کابل برق USB خارجی یا منبع تغذیه DC استفاده شود.

اتلاف برق بندر

هنگام نصب مبدل TCC-80، توجه به مصرف برق، طول کابل RS-232 و فاصله انتقال RS-422/485 مهم است. به طور کلی، TCC-80 50 مگاوات را از منبع تغذیه دریافت می کند. در صورت اتصال خطوط TxD، RTS و DTR، پورت‌های استاندارد COM PC می‌توانند 70 تا 90 مگاوات برق را تامین کنند. علاوه بر این، کابل RS-232 باید کوتاه‌تر از 15 متر (@ 9600 bps) باشد تا اطمینان حاصل شود که برق کمتری از میزبان/دستگاه به TCC-80 تلف می‌شود. باقیمانده توان عرضه شده برای انتقال سیگنال RS-422/485 استفاده می شود.

قدرت پورت و جداسازی نوری

پورت RS-232 TCC-80 یک سوکت مادگی DB9 است که می تواند مستقیماً به کامپیوتر میزبان متصل شود و برق از خط TxD گرفته می شود. ایزولاسیون الکتریکی 2.5 کیلوولت با یک کوپلر عکس به دست می آید که سیگنال الکتریکی را به نور تبدیل می کند و سپس نور را دوباره به سیگنال الکتریکی در طرف دیگر تبدیل می کند. به این ترتیب دو مدار الکتریکی کاملاً از یکدیگر جدا می شوند. این همچنین از دستگاه ها در برابر جریان های حلقه زمین محافظت می کند، آسیب های ناشی از از دست دادن داده ها را کاهش می دهد و از آسیب به رابط های ارتباطی جلوگیری می کند.

نشانگر برق پورت LED ثبت شده

به اندازه کافی آسان است که دستگاه سریال را با یک مولتی متر آزمایش کنید تا مشخص شود که دستگاه سریال برق کافی را به مبدل رسانه ای ارائه می دهد. با این حال، حتی ساده تر است که به TCC-80I اجازه دهید دستگاه را برای شما آزمایش کند. به سادگی TCC-80I را به پورت RS-232 دستگاه وصل کنید و سوئیچ SW4 را روی حالت تست قرار دهید. اگر نشانگر LED پاور پورت ثبت شده روشن شود، TCC-80I انرژی کافی دریافت می کند. اگر LED روشن نشد، باید یک منبع تغذیه خارجی را به TCC-80I وصل کنید.

ویژگی ها مبدل RS-232 به RS-422/485 با پورت moxa مدل TCC-80

• منبع تغذیه خارجی پشتیبانی می شود اما لازم نیست
• اندازه جمع و جور
• تبدیل RS-422 و هر دو سیم 2 و 4 سیم RS-485
• کنترل خودکار جهت داده RS-485
• تشخیص خودکار بادرات
• حفاظت ESD سریال 15 KV
• مقاومت های پایانی 120 اهم داخلی
• جداسازی 2.5 KV (فقط برای TCC-80I)
• نشانگر برق پورت LED

مشخصات فنی

• برند: موکسا
• Baudrate: تا 115.2 Kbps
• ولتاژ ورودی: 5 تا 12 VDC
• حداکثر دمای عملیاتی: 60 درجه سانتیگراد
• حداقل دمای عملیاتی: 0 درجه سانتیگراد
• نوع اتصال: RS-232 – DB9 Female RS-422/485 – ترمینال بلوک
