توضیحات

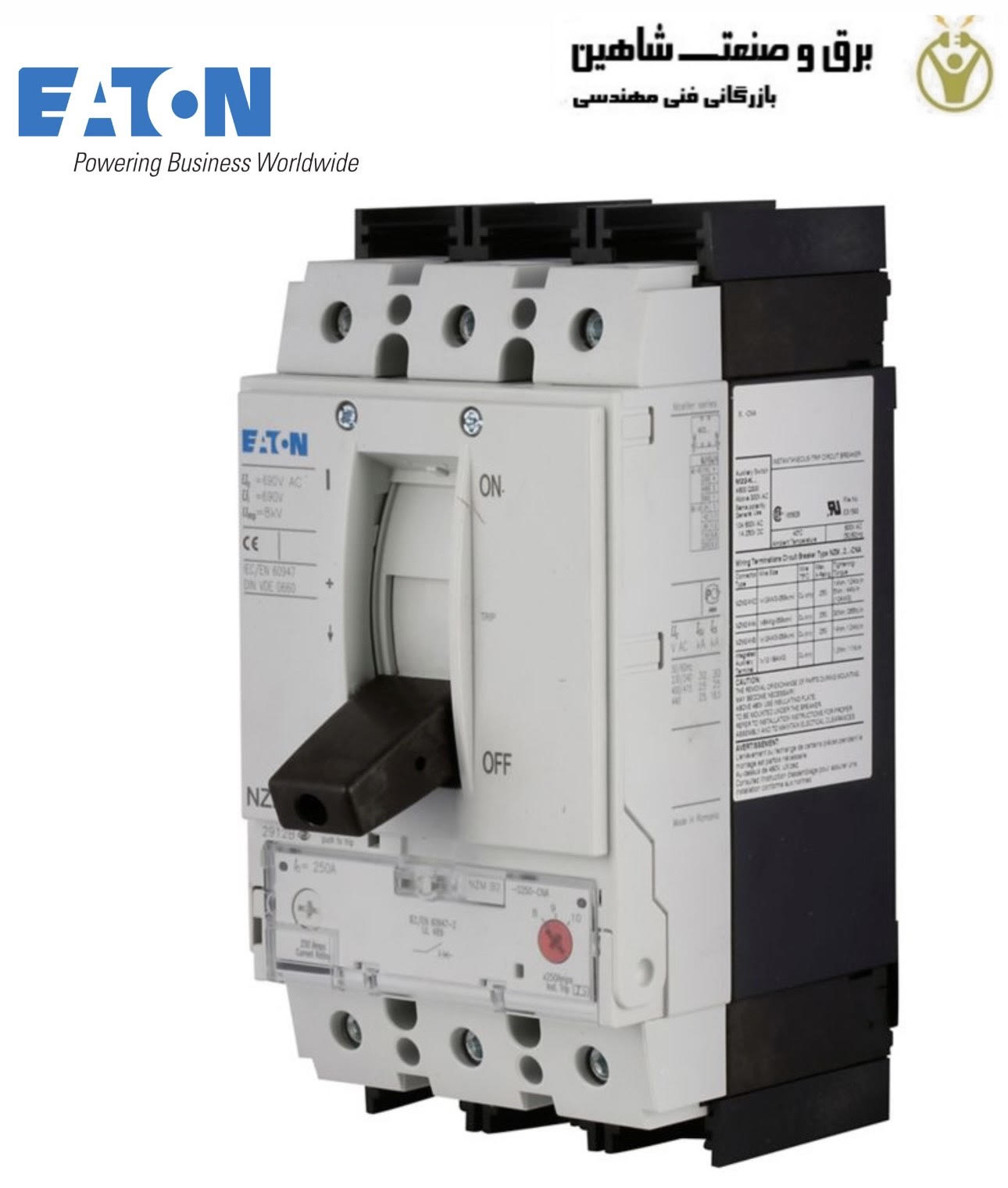

مدارشکن مغناطیسی حرارتی Eaton Moeller مدل NZMB2-M125 ایتون مولر تمامی کاربردها را تنها با چهار بعد فشرده پوشش می دهد و برای بازار IEC مناسب است. به دلیل تعدیل عملکرد گروه ها، مونتاژ همیشه انعطاف پذیر است. دارای رهاسازی ترمو مغناطیسی برای محافظت از موتور. نکات: کلیدهای مدار کلاس 10A، IEC/EN 60947-4-1، IEC/EN 60947-2 تمامی الزامات سوئیچینگ رده AC-3 را برآورده می کنند. خانواده ماشینهای اتوماتیک Eaton NZM1، NZM2، NZM3 و NZM4 برای جریانهای 25 تا 1600 A دارای لوازم جانبی استاندارد شدهاند: گروههای تماس مشترک، آزادکنندههای مستقل و ولتاژ پایین، دستگیرههای دوار درب، عناصر نصبشده جانبی. امکان نصب دستگاه ها در همان سطح نصب وجود دارد. مدارشکن مغناطیسی حرارتی NZMB2-M125 از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی است.
ویژگی های سری
- رله های قابل تنظیم برای محافظت در برابر اضافه بار و اتصال کوتاه
- کاربرد: به عنوان کلید مقطع، به عنوان کلید اصلی برای محافظت از کابل ها، موتورهای الکتریکی، تاسیسات الکتریکی
- زمان انتخابی قابل تنظیم
- ظرفیت شکست 25، 50، 85، 100، 150 کیلو آمپر در 415 ولت
ویژگی ها و مزایا مدارشکن مغناطیسی حرارتی Eaton Moeller مدل NZMB2-M125 ایتون مولر
- کلیدهای مدار NZM برای حفاظت از تاسیسات و خطوط کابل
- 4 بعد کلی برای جریان های 20 تا 1600 آمپر
- ولتاژ نامی 690 ولت AC
- 6 نوع رها برای محافظت از خطوط، موتورها، تاسیسات، حفاظت انتخابی
- ظرفیت شکست Icu 25 kA در 415 V 50/60 هرتز
- درجه حفاظت IP-IP20
- تعداد قطب – 3
- حساس به افت فاز – بله
- سیستم رهاسازی – ترمو مغناطیسی
- وجود محافظ در برابر گرمای بیش از حد – بله
- در دسترس بودن سوئیچ کمکی داخلی – شماره
- در دسترس بودن آزادسازی ولتاژ داخلی – شماره
مشخصات فنی
- درجه آمپر: 160 A
- توان ولتاژ: 690 Vac، 750 Vdc
- نوع سفر: حرارتی مغناطیسی
- نوع قطع کننده مدار: NZMN2
- قاب: NZM2
- کلاس: حفاظت موتور
- لوازم جانبی: اهرم راکر، محرک موتور
- محدوده تنظیم محافظ اول: 125-160A
- ظرفیت قطع اتصال کوتاه: 50 kAIC
- امتیاز وقفه: 50 kAIC
- اتصال: پیچ
- جریان عملیاتی نامی:
45 کیلو وات در 230 Vac
90 کیلو وات در 400 ولت - تعداد قطب: سه قطبی
- امتیاز سفر: 1280-2240 A با تاخیر
- کاربرد: استفاده در سیستم های منبع تغذیه کشف شده در 440 ولت
- درجه آمپر: 125 A
- درجه ولتاژ: 440 ولت – 440 ولت
