توضیحات

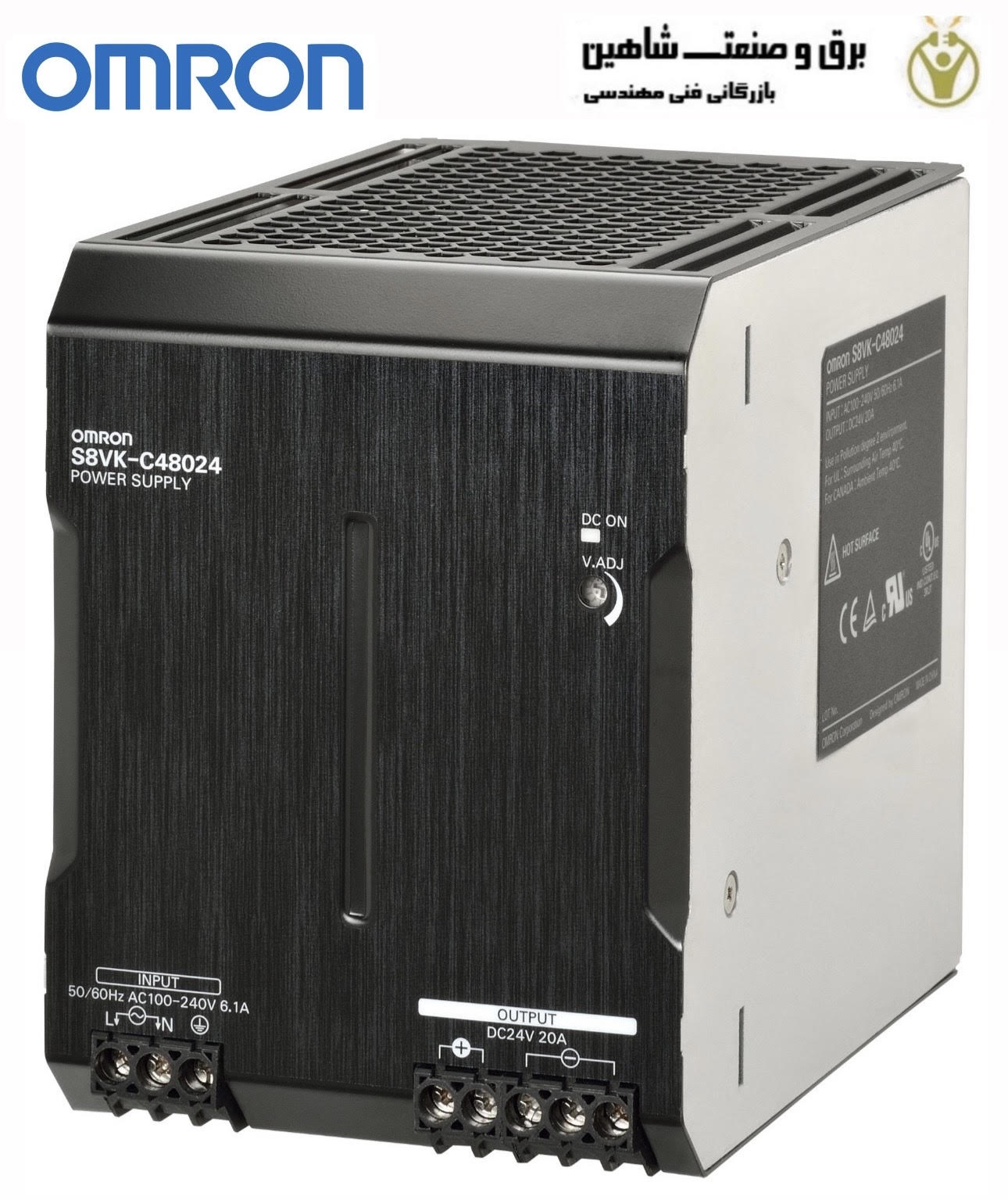

منبع تغذیه سوییچینگ OMRON مدل S8VK-C48024 امرون برای راندمان بالا و اندازه کوچک طراحی شده است. این منبع از یک تنظیم کننده سوئیچینگ برای تبدیل توان الکتریکی به طور موثر استفاده می کند. سوئیچینگ منابع تغذیه DC ولتاژ خروجی را از طریق فرآیندی به نام مدولاسیون عرض پالس (PWM) تنظیم می کند. استفاده از PWM امکان استفاده از توپولوژی های مختلف مانند باک، تقویت کننده، مبدل جلو، یکسو کننده نیم پل یا فلای بک را بسته به نیاز توان خروجی می دهد. فرآیند PWM مقداری نویز با فرکانس بالا تولید میکند، اما منبع تغذیه سوئیچینگ را قادر میسازد با راندمان توان بسیار بالا و ضریب شکل کوچک ساخته شود.
با طراحی خوب، منبع تغذیه سوئیچینگ می تواند بار و تنظیم خط عالی داشته باشد. آنها می توانند ولتاژ ورودی را افزایش یا کاهش دهند تا ولتاژ خروجی مورد نظر را بدست آورند. منبع تغذیه سوئیچ کارایی بیشتری نسبت به رگولاتورهای خطی دارد زیرا ترانزیستور سوئیچینگ در هنگام عمل به عنوان سوئیچ، توان کمی را تلف می کند. با این حال، این سوئیچینگ می تواند نویز ایجاد کند که می تواند با فیلتر کردن کاهش یابد. منبع تغذیه سوییچینگ S8VK-C48024 در دسته تجهیزات اتوماسیون صنعتی مهم و پرکاربرد قرار دارد.
ویژگی های منبع تغذیه سوییچینگ OMRON مدل S8VK-C48024 امرون
- ورودی جهانی برای برنامه های کاربردی در سراسر جهان: 100 تا 240 VAC (85 تا 264 VAC)
- ورودی DC می تواند در دسترس باشد: 90 تا 350 VDC
- محدوده دمای عملکرد: -25 تا 60 درجه سانتیگراد
- ابعاد فشرده برای فضای کوچک
- نصب انعطاف پذیر توسط براکت های مخصوص نصب
مشخصات فنی
- نوع: نوع کتاب
- روش نصب ریل DIN
- فاز تک
- توان خروجی 480 وات
- راندمان 92%
- ولتاژ خروجی 24 ولت
- جریان خروجی نامی 20 آمپر
- محدوده دمایی -25-60 درجه سانتیگراد
- پیچ ترمینال
- پورت(های) ارتباطی هیچکدام
- عملکرد زنگ هشدار –
- تعداد شاخه های خروجی 1
- ولتاژ نامی منبع تغذیه در AC 50 هرتز 100-240 ولت
- ولتاژ تغذیه مجاز AC 85-264 V
- ولتاژ تغذیه مجاز DC 90-350 V
- عرض محصول (بدون بسته) 95 میلی متر
- ارتفاع محصول (بدون بسته بندی) 125 میلی متر
- عمق محصول (بدون بسته بندی) 140 میلی متر
