هاب ریلی اترنت صنعتی HIRSCHMANN مدل RH1-CX+ navy هیرشمن از گسترش سریع و معقول شبکه پشتیبانی می کند. میتوانید تا چهار تجهیزات پایانه داده یا بخشهای جفت پیچخورده بیشتر را از طریق جفت تابیده وصل کنید. برای روش راهاندازی، فقط توپی راهآهن را روی یک ریل ISO/DIN، بدون زمان پیکربندی بیشتر، قرار دهید. ولتاژ V.24 از طریق بلوک ترمینال تامین می شود و می تواند به صورت اضافی وارد شود. بلوک ترمینال شامل یک کنتاکت نشانگر یکپارچه، دریافت خطا و پیام های هشدار دهنده هاب راه آهن است که به عنوان سیگنال های دیجیتال تعریف می شوند. این سیگنال ها به عنوان مثال می تواند به عنوان پیام های پردازش توسط یک کنترل منطقی قابل برنامه ریزی (PLC) استفاده شود. کنتاکت نشانگر به محض ظاهر شدن اختلال در هاب ریل فعال می شود، یعنی زمانی که منبع تغذیه از کار بیفتد یا حداقل یک پورت TP وضعیت لینک معیوب را گزارش کند یا به طور خودکار پارتیشن بندی شده باشد.
برای تشخیص، LED هایی وجود دارد که نشان دهنده برخورد، وضعیت پیوند، تقسیم بندی، قدرت و داده های دریافتی است. ریل هاب دارای چهار رابط جفت پیچ خورده (TP) است. امکان اتصال حداکثر چهار پایانه یا سایر بخش های TP با استفاده از TP وجود دارد. هاب ریلی اترنت صنعتی مدل RH1-CX+ navy در دسته تجهیزات اتوماسیون صنعتی قرار دارد.

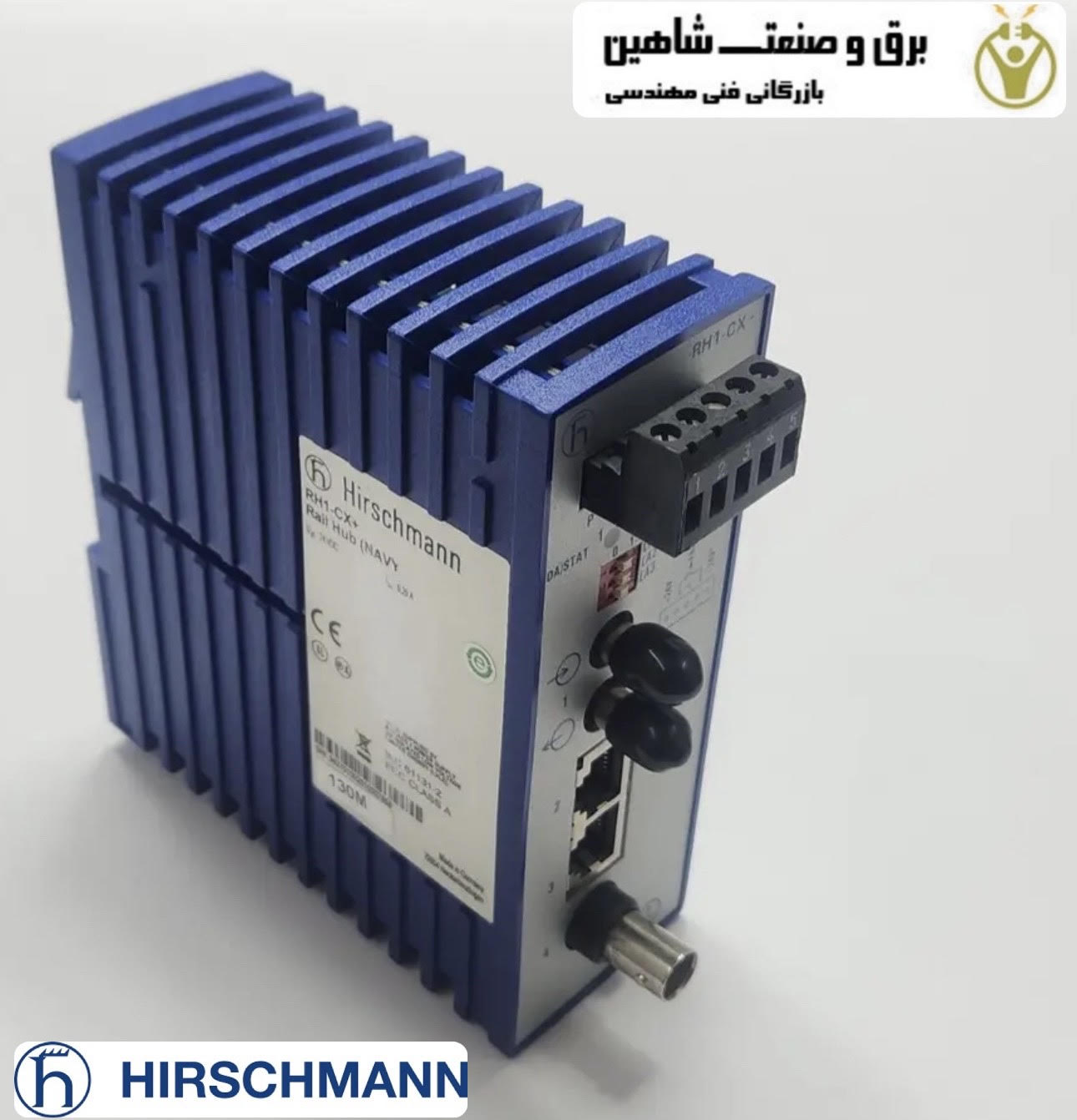

کاربرد هاب ریلی اترنت صنعتی HIRSCHMANN مدل RH1-CX+ navy کد 943-701-002 (943701002) هیرشمن
- بازسازی سیگنال
RH1-CX+ navy شکل سیگنال و دامنه داده های دریافتی را پردازش می کند. - زمان بندی مجدد
به منظور جلوگیری از افزایش لرزش در چندین بخش، RH1-CX+ navy داده های ارسالی را بازنگری می کند. - بازسازی مقدمه
مکملهای RH1-CX+ navy بیتهای مقدمه را از دادههای دریافتی به 64 بیت (از جمله شروع جداکننده فریم (SFD)) از دست دادند. - پسوند قطعه
برخورد می تواند باعث ایجاد قطعات کوتاه شود. اگر RH1-CX+ navy قطعه ای را دریافت کند، این قطعه تکمیل می شود تا حداقل طول 96 بیت را به دست دهد. این امر تشخیص برخورد قابل اعتماد توسط همه شرکت کنندگان شبکه را تضمین می کند. - مدیریت برخورد
اگر RH1-CX+ navy برخورد داده را تشخیص دهد، انتقال را قطع می کند. در طول مدت برخورد، بسته داده های برخورد شده با یک سیگنال جم جایگزین می شود تا از تشخیص برخورد توسط تجهیزات ترمینال اطمینان حاصل شود. - پارتیشن بندی خودکار
خرابی شبکه می تواند به دلیل اشغال دائمی، قطع شدن خطوط، عدم وجود مقاومت های پایانه، عایق آسیب دیده کابل و برخوردهای مکرر به دلیل تداخل الکترومغناطیسی باشد. به منظور محافظت از شبکه در برابر چنین خرابی هایی، RH1-CX+ navy در این مورد، بخش را در جهت دریافت از بقیه شبکه جدا می کند. هاب ریلی اترنت صنعتی مدل RH1-CX+ navy این عملکرد پارتیشن بندی خودکار را به صورت جداگانه در هر پورت دارد. بنابراین اگر یکی از پورت ها به صورت خودکار پارتیشن بندی شده باشد، سایر پورت ها می توانند بدون تداخل به کار خود ادامه دهند. در صورت پارتیشن بندی خودکار، انتقال به بخش TP ادامه می یابد اما دریافت در این پورت مسدود می شود. با جفت پیچ خورده، پارتیشن بندی خودکار در صورتی فعال می شود که یک برخورد داده بیش از 105 ثانیه طول بکشد یا بیش از 64 برخورد متوالی داده وجود داشته باشد. - اتصال مجدد
به محض اینکه بسته ای با حداقل طول 51 ما بدون برخورد در پورت مربوطه دریافت شود، یعنی زمانی که سگمنت دوباره به درستی کار می کند، سگمنت دوباره به شبکه متصل می شود. - کنترل جابر
به عنوان مثال، به دلیل معیوب بودن یک فرستنده گیرنده یا کنترل کننده LAN، شبکه می تواند به طور مداوم با داده ها اشغال شود. برای محافظت در برابر این، RH1-CX+ navy دریافت را در پورت TP آسیب دیده پس از 5.5 میلی ثانیه به مدت 9.6 ما قطع می کند. این چرخه (انتقال برای 5.5 میلی ثانیه، وقفه برای 9.6 ثانیه) تا پایان خطا تکرار می شود (حفاظت از قفل jabber).
