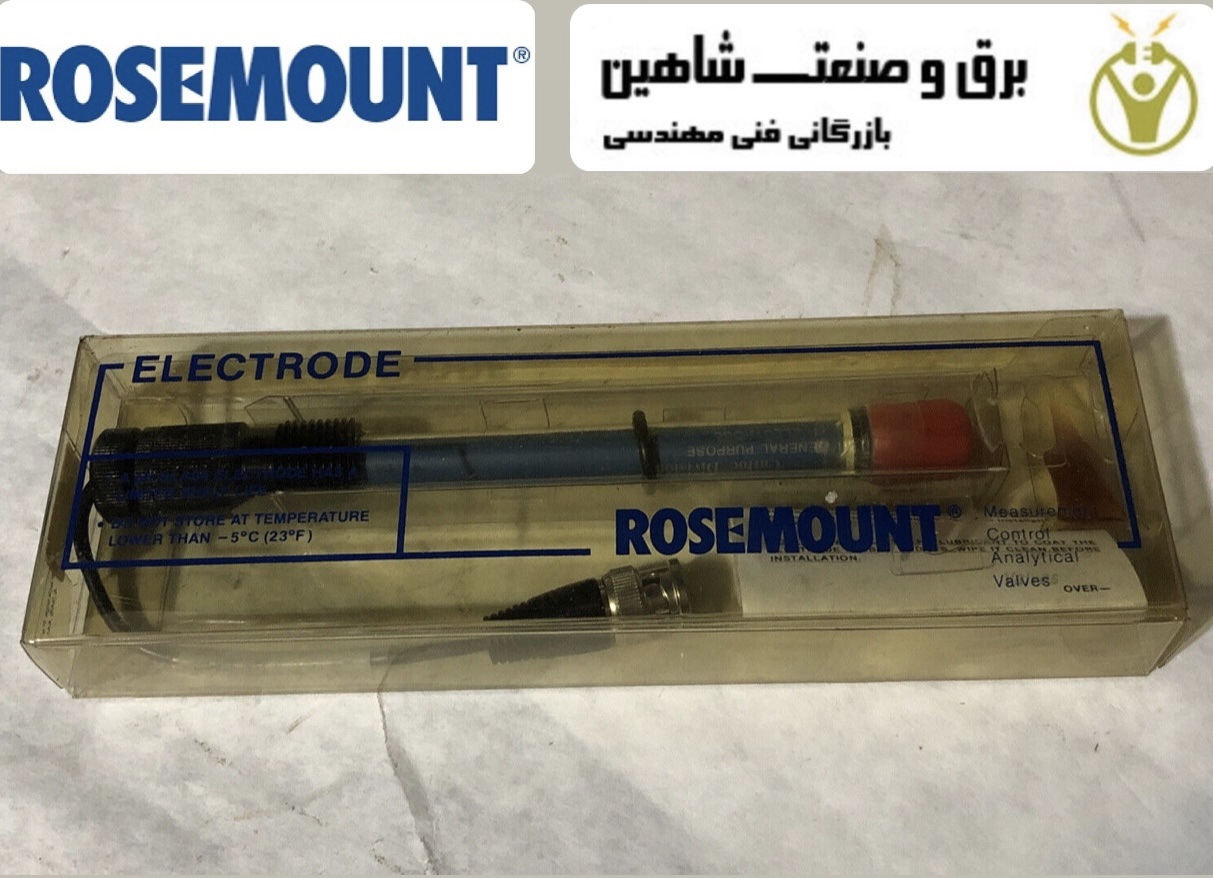

پروب سنسور الکترود Rosemount مدل 23018-00 رزمونت که یک حسگر تحلیلی است برای اندازه‌گیری پتانسیل هیدروژن (pH) یا لگاریتم منفی فعالیت یون هیدروژن در یک محلول استفاده می‌شود. فناوری پشت الکترودهای pH در طی چند سال گذشته تغییر چندانی نکرد، با این حال ساخت الکترود pH یک هنر به شمار می رود. الکترودهای pH از یک شیشه ترکیبی خاص ساخته شده اند که می تواند غلظت یون هیدروژن را حس کند. بدنه شیشه ای ویژه یک الکترود با دمنده های شیشه ای به پیکربندی خود دمیده می گردد و نه یک فرآیند فوق العاده پیشرفته و نه به ویژه “تکنولوژی پیشرفته” می باشد، اما یک مرحله بسیار مهم و مهم در تولید الکترود pH است.
برای مشاهده دیگر تجهیزات اتوماسیون صنعتی کلیک کنید.
عملکرد پروب سنسور الکترود Rosemount مدل 23018-00 رزمونت
در الکترود ترکیبی pH که پرکاربردترین نوع الکترود است، الکترود اندازه‌گیری pH و مرجع در یک بدنه قرار می‌گیرند. پتانسیل تولید شده در محل اتصال بخش اندازه گیری به دلیل یون های هیدروژن آزاد موجود در یک محلول خاص است. پتانسیل بخش مرجع توسط عنصر داخلی در تماس با محلول پر کننده مرجع تولید می شود – و این پتانسیل همیشه ثابت است. با یک الکترود pH ترکیبی، الکترود اندازه گیری ولتاژ متغیری را تحویل می دهد و الکترود مرجع یک ولتاژ ثابت را به متر می دهد. سیگنال ولتاژ تولید شده توسط الکترود pH یک سیگنال بسیار کوچک و امپدانس بالا است. امپدانس ورودی مستلزم آن است که فقط با تجهیزات دارای مدارهای امپدانس بالا ارتباط داشته باشد. امپدانس ورودی مورد نیاز بیشتر از 1013 اهم است – به همین دلیل است که الکترودهای pH مستقیماً با همه تجهیزات ارتباط برقرار نمی کنند.
الکترودهای pH ترکیبی در انواع مختلفی برای کاربردهای آزمایشگاهی و صنعتی موجود هستند. همه از یک لیوان تشکیل شده اند و بنابراین در معرض شکستگی هستند. الکترودها برای اندازه گیری بیشتر محیط های آبی طراحی شده اند. آنها برای استفاده در حلال هایی مانند CC14 که فاقد یون هیدروژن آزاد هستند، طراحی نشده اند.
به دلیل ماهیت ساختار آن، ضروری است که یک الکترود pH همیشه مرطوب نگه داشته شود. برای اینکه به درستی کار کند، بدنه شیشه ای الکترود pH باید هیدراته شود – که برای انجام فرآیند تبادل یونی لازم است. اگر یک الکترود باید خشک شود، بهتر است آن را به مدت نیم ساعت در مقداری آب لوله کشی قرار دهید تا شیشه را به حالت عادی دربیاورید.
الکترودهای pH ترکیبی مانند باتری هستند. آنها زمان را کاهش می دهند و استفاده می کنند. با بالا رفتن سن الکترود، بدنه شیشه ای آن تغییر مقاومت می دهد. این تغییر مقاومت پتانسیل الکترود را تغییر می دهد و به همین دلیل، الکترودها باید به طور منظم کالیبره شوند. کالیبراسیون در محلول بافر pH این تغییر را تصحیح می کند. کالیبراسیون هر تجهیزات pH همیشه باید با بافر 7.0 شروع شود زیرا این “نقطه صفر” است. مقیاس pH دارای مقیاس mV معادل است. مقیاس mV از +420 تا -420 میلی ولت متغیر است. در pH 7.0 مقدار mV 0 است. هر تغییر pH مربوط به تغییر +/- 60mV است. با اسیدی شدن مقادیر pH، مقادیر mV بیشتر می شود. به عنوان مثال، pH 4.0 با مقدار 180 میلی ولت مطابقت دارد. همانطور که مقادیر pH اساسی تر می شوند، مقادیر mV منفی تر می شوند. pH = 9 مربوط به -120 میلی ولت است. کالیبراسیون دوگانه با استفاده از بافرهای 4.0 یا 10.0 دقت سیستم را بیشتر می کند.
