توضیحات

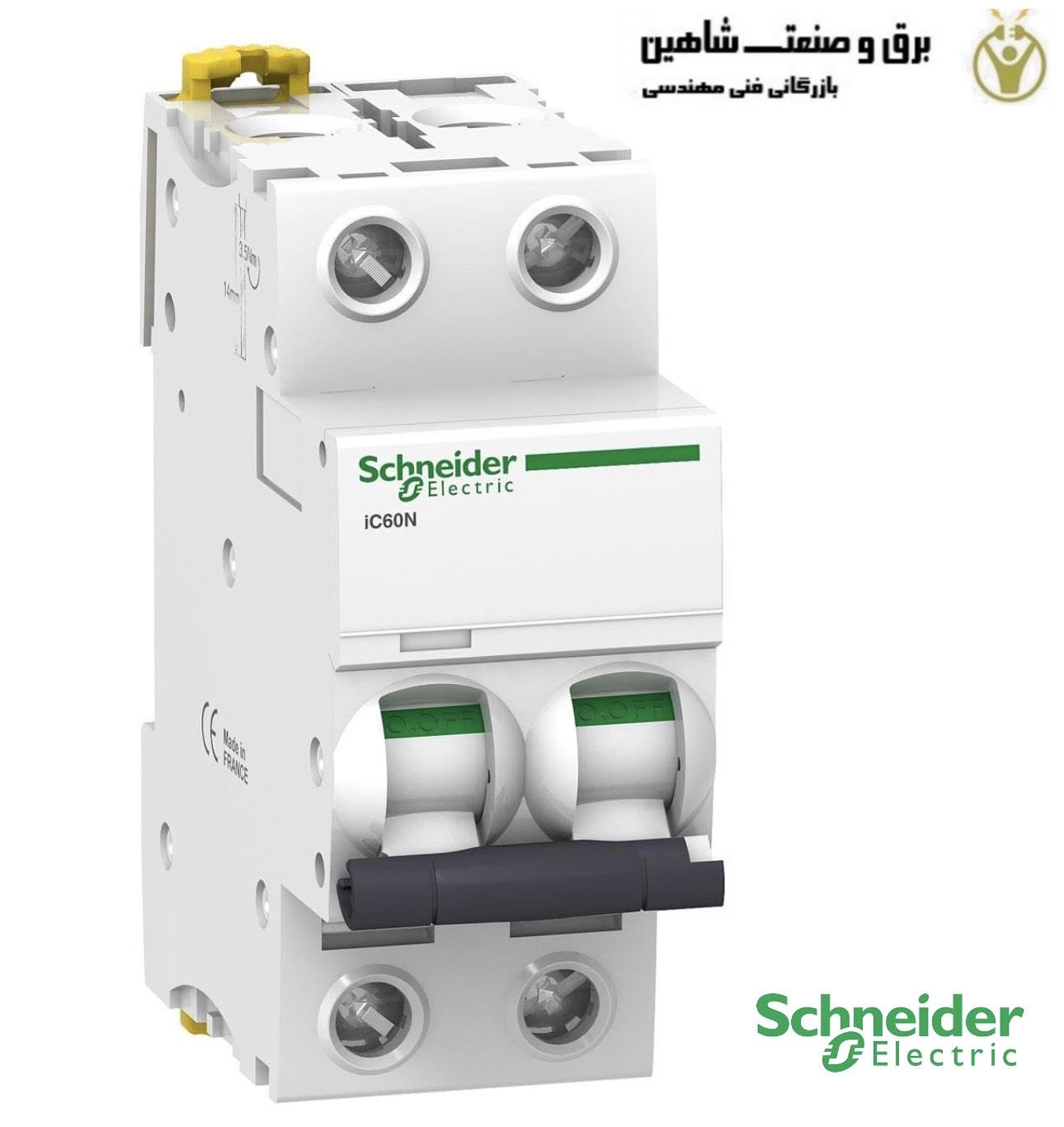

کلید مینیاتوری 2پل 16 آمپری Schneider مدل A9F74216 اشنایدریک قطع کننده مدار مینیاتوری ولتاژ پایین (MCB) است. این یک قطع کننده مدار 2P با 2 قطب محافظت شده، جریان نامی 16A و منحنی قطع شدن C است. ظرفیت قطعی اتصال کوتاه تا 20 کیلو آمپر در ولتاژ 220 ولت ولت تا 240 ولت مطابق با استاندارد EN/IEC 60947-2 و 6000 آمپر در 400 ولت مطابق با استاندارد EN/IEC 60898-1 می رسد. این استاندارد با استاندارد صنعتی EN/IEC 60898-1 و استاندارد مسکونی EN/IEC 60947-2 مطابقت دارد. این مدار شکن مینیاتوری از مدارها در برابر جریان اتصال کوتاه و اضافه بار محافظت خواهد کرد. نشانگر منحصر به فرد VisiTrip با نشان دادن مدار معیوب زمان مداخله را کاهش می دهد. نوار سبز VisiSafe آن باز شدن فیزیکی مخاطبین را تضمین می کند تا امکان تعمیر و نگهداری پایین دست را فراهم کند. کلید مینیاتوری A9F74216 یکی از ابزارهای کلیدی در تجهیزات اتوماسیون صنعتی است.
مکانیسم بسته شدن سریع آن مستقل از عملکرد دستی، عمر مفید آن را بهبود می بخشد. این مدارشکن استقامت الکتریکی تا 10000 سیکل و استقامت مکانیکی تا 20000 سیکل دارد. ولتاژ عایق نامی Ui 500VAC است. کلاس محدودیت 3 آن (طبق EN/IEC60898-1) هزینه حفاظت مدار پایین دستی را افزایش می دهد. محصول را می توان روی ریل DIN نصب کرد. عرض آن 4 زمین 9 میلی متر است. درجه آلودگی 3 است. رده اضافه ولتاژ IV است. رنگ محصول سفید (RAL9003) می باشد. ابعاد (W) 36mm x (H) 85mm x (D) 78.5mm است. وزن 0.25 کیلوگرم است. طبق استاندارد IEC 60529، درجه حفاظت IP20 و IP40 در محفظه است. دمای عملیاتی این کلید مینیاتوری برابر 35- تا 70 درجه سانتی گراد و دمای نگهداری برابر 40- تا 85 درجه سانتیگراد است.
مشخصات فنی کلید مینیاتوری 2پل 16 آمپری Schneider مدل A9F74216
- کاربرد دستگاه: توزیع
- محدوده: Acti9
- نام محصول: Acti9 iC60
- نوع محصول یا جزء: قطع کننده مدار مینیاتوری
- نام کوتاه دستگاه: IC60N
- توضیحات قطب: 2P
- تعداد قطب های محافظت شده: 2
- جریان نامی: 16 A
- نوع شبکه:
AC
DC - تکنولوژی واحد سفر: حرارتی مغناطیسی
- کد منحنی: C
- نوع کنترل: جابجایی
- سیگنال دهی محلی: نشانگر سفر
- حالت نصب: ثابت
- پشتیبانی نصب: ریل DIN
- باسبار شانه و سازگاری بلوک توزیع: بالا یا پایین: بله
- گام های 9 میلی متری: 4
- ارتفاع: 85 میلی متر
- عرض: 36 میلی متر
- عمق: 78.5 میلی متر
- وزن خالص: 0.25 کیلوگرم
- رنگ: سفید
- دوام مکانیکی: 20000 سیکل
- دوام الکتریکی: 10000 سیکل
- طول سیم کشی: 14 میلی متر برای اتصال بالا یا پایین
- حفاظت در برابر نشت زمین طول جداسازی سیم
- 14 میلی متر برای اتصال بالا یا پایین
- گشتاور سفت شدن
- 2 نیوتن متر بالا یا پایین
- حفاظت در برابر نشت زمین
- بلوک جدا بلوک جداگانه
- استوایی سازی: 2 مطابق با IEC 60068-1
- رطوبت نسبی: 95 درصد در 55 درجه سانتی گراد
- ارتفاع عملیاتی: 0…2000 متر
- دمای هوای محیط برای عملیات: -35…70 درجه سانتیگراد
- دمای هوای محیط برای نگهداری: -40…85 درجه سانتیگراد
