توضیحات

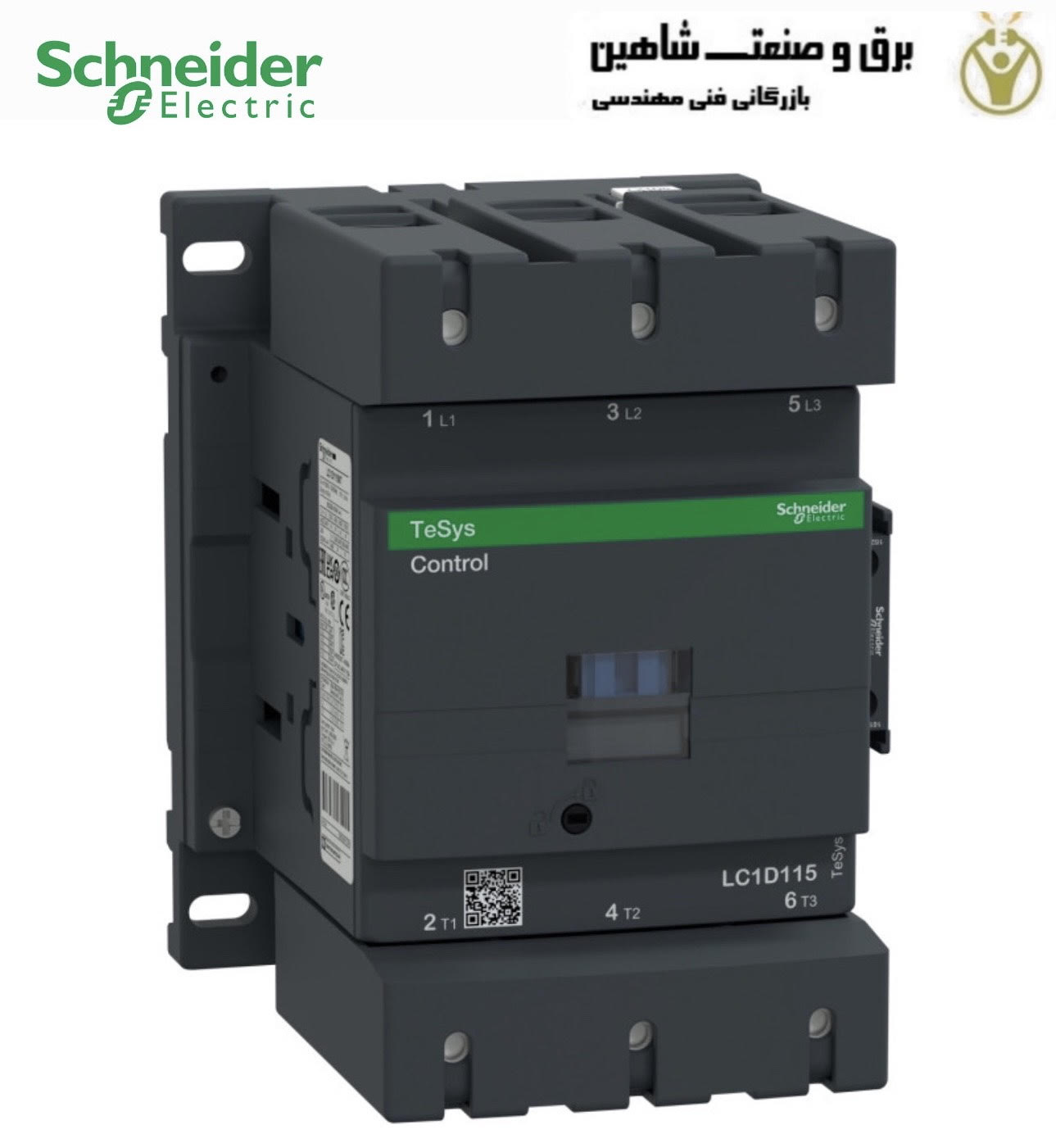

کنتاکتور برق schneider مدل LC1D115M7 اشنایدر، برای کاربردهای کنترل موتور تا 115A/1000V AC-3 (55kW@400V) مورد استفاده قرار می گیرد. این محصول را می توان برای ایجاد استارت موتور برای تقریباً هر نوع کاربرد استفاده کرد. این یک سیم پیچ AC 220 ولت 50/60 هرتز با ماژول سرکوبگر گذرا، کنتاکت های کمکی داخلی 1NO+1NC (کنتاکت آینه ای NC)، اتصال برق برای میله ها یا گیره ها، اتصال کنترلی برای گیره ها را فراهم می کند. برای سرعت عملکرد تا 2400 سیکل در ساعت و محیط تا 60 درجه سانتیگراد، قابلیت اطمینان و دوام بالایی را ارئه می دهد. کنتاکتور به صورت استاندارد شامل یک کنتاکت کمکی معمولی باز و یک کنتاکت کمکی معمولی بسته می شود. کنتاکت NC دارای گواهی آینه است. پایانه های حلقوی پیچ برای اتصالات بار و کمکی به کار می رود. مجموعه گسترده ای از لوازم جانبی، برآوردن نیازهای اکثر برنامه ها را آسان می کند.
مشخصات فنی کنتاکتور برق schneider مدل LC1D115M7 اشنایدر
- سری: TeSys
- سری: TeSys Deca
- نوع محصول یا جزء: کنتاکتور
- نام کوتاه دستگاه: LC1D
- کاربرد محافظ:
کنترل موتور
بار اهمی - ولتاژ مدار کنترل: 220 ولت AC 50/60 هرتز
- کد سازگاری: LC1D
- ترکیب تماس قطب برق: 3 S
- پوشش ایمنی: دارد
- جریان حرارتی معمولی در هوای آزاد برابر 200 A (در 60 درجه سانتیگراد) برای مدار است.
- عملکرد سفت کردن در VA:
280…350 VA 60 هرتز cos phi 0.8 (در 20 درجه سانتیگراد)
280…350 VA 50 هرتز cos phi 0.8 (در 20 درجه سانتیگراد) - نگه داشتن توان مصرفی در VA:
2…18 VA 60 هرتز cos phi 0.3 (در 20 درجه سانتیگراد)
2…18 VA 50 هرتز cos phi 0.3 (در 20 درجه سانتیگراد) - خروجی حرارت: 3…8 وات در 50/60 هرتز
- زمان عملیات:
باز شدن 6 – 20 میلی ثانیه
بسته شدن 20 – 50 میلی ثانیه - حداکثر سرعت عملکرد: 2400 سیکل در ساعت در 60 درجه سانتیگراد
- فرکانس دایره ای سیگنالینگ: 25 – 400 هرتز
- حداقل ولتاژ سوئیچینگ: 17 ولت برای مدار سیگنال
- حداقل جریان سوئیچینگ: 5 میلی آمپر برای مدار سیگنال
- مقاومت عایق: > 10 MOhm برای مدار سیگنال
- دمای محیط مجاز دستگاه:
-40…60 درجه سانتی گراد
60…70 درجه سانتیگراد با زیر بار - ارتفاع عملیاتی: 0 – 3000 متر
