توضیحات

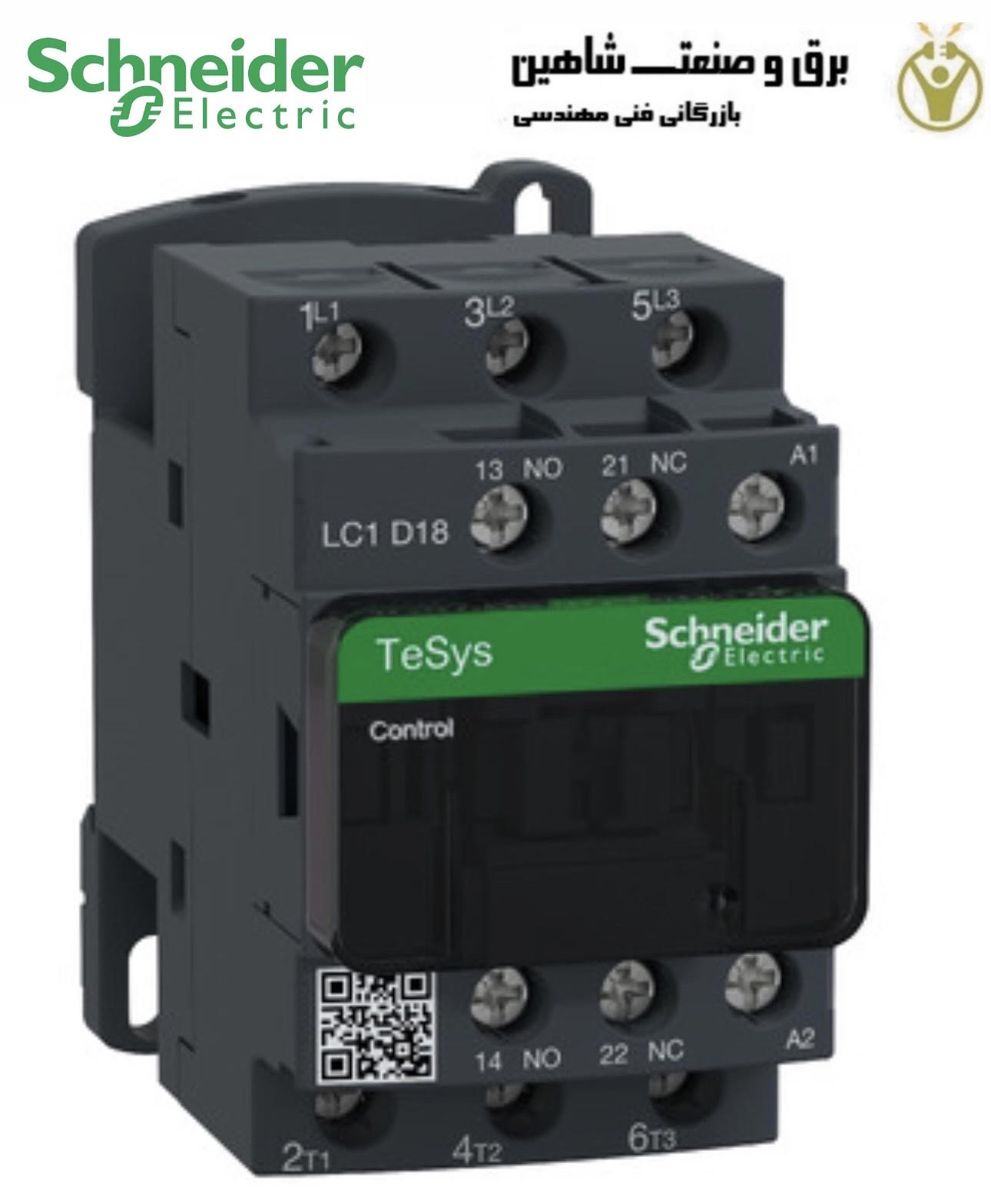

کنتاکتور برق SCHNEIDER مدل LC1D18D7 اشنایدر عمر طولانی مکانیکی و الکتریکی را با هم ترکیب می‌کند تا کنتاکتور قابل اعتمادی را ارائه دهد. این محدوده برای ادغام در سیستم های کنترل طراحی شده است و می توان از آن برای ایجاد استارت موتور برای هر نوع کاربردی استفاده کرد. کنتاکتورهای TeSys D با رعایت استانداردهای بین المللی، راه اندازی سریع و ساده را ارائه می دهند. محدوده Tesys D از حرکت ترجمه خطی استفاده می کند که باعث شکستن دوگانه قطب ها می شود. کنتاکتور برق SCHNEIDER مدل LC1D18D7 در دسته تجهیزات اتوماسیون صنعتی پرکاربرد قرار دارد.
یک میدان مغناطیسی معمولاً با عبور جریان از آهنربای الکتریکی ایجاد می شود و هسته متحرک کنتاکتور را می کشد. هنگامی که هسته فلزی به داخل سیم پیچ می رود، سیم پیچ الکترومغناطیس جریان اضافی را می کشد تا اینکه اندوکتانس آن افزایش یابد. هسته متحرک کنتاکتور کنتاکت متحرک را هل می دهد و کنتاکت های ثابت و کنتاکت های متحرک توسط نیروی ایجاد شده توسط آهنربای الکتریکی کنار هم نگه داشته می شوند. مدار بین کنتاکت های متحرک و ثابت توسط یک کنتاکت NC تکمیل می شود.
سپس جریان پس از عبور از این کنتاکت ها به بار می رسد. در صورت خارج شدن جریان، هنگامی که سیم پیچ بدون انرژی می شود، نیروی مغناطیسی کاهش می یابد. علاوه بر این، هنگامی که جریان به طور کامل استخراج شد و سیم پیچ برق گرفت، نیروی مغناطیسی به صفر تبدیل می شود. پس از قطع انرژی سیم پیچ، هسته مغناطیس الکترومغناطیس به موقعیت اصلی خود باز می گردد و تماس ها توسط فنر یا گرانش باز می شوند. روشن/خاموش شدن فوری کنتاکتورها به طراحی آنها بستگی دارد. این فصل نحوه عملکرد یک کنتاکتور را خلاصه می کند.
ویژگی ها و مزایا کنتاکتور برق SCHNEIDER مدل LC1D18D7 اشنایدر
- کنتاکت های کمکی داخلی برای قابلیت سوئیچینگ بیشتر.
- اتصالات پیچی: پایانه های IP20 ایمن انگشتی با هر دو علامت ترمینال آمریکای شمالی و بین المللی.
- قابل نصب روی پانل با پیچ یا DIN Rail.
- سرکوبگر دیود محدود کننده پیک دو جهته برای محافظت از سیم پیچ.
- لوازم جانبی به راحتی نصب می شود.
- مدار کنترل قابل انعطاف برای طیف وسیعی از کاربردها.
مشخصات فنی
- ولتاژ کویل 42 ولت ac
- تعداد قطب 3
- درجه ولتاژ تماس 690 ولت ac/dc
- تماس با رتبه فعلی 18 A
- سری LC1D
- محدوده TeSys D
- پیکربندی حالت عادی 3NO
- تعداد مخاطبین کمکی 2
- پیکربندی تماس کمکی 1NO + 1NC
- پیچ نوع ترمینال
- طول 77 میلی متر
- عرض 45 میلیمتر
- عمق 86 میلی متر
- محصول جهانی بله
