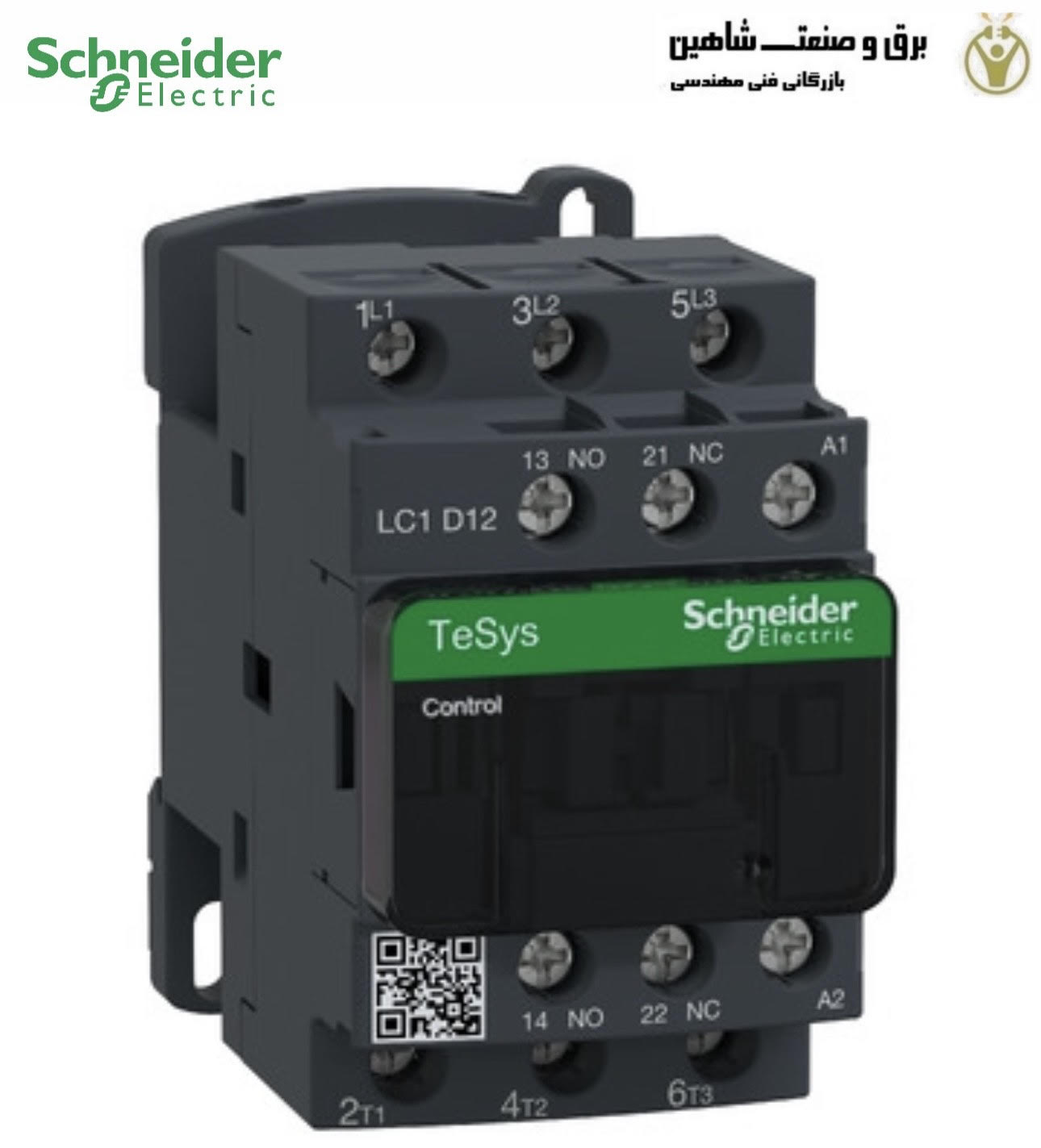

کنتاکتور TeSys D برند Schneider مدل LC1D12P7 اشنایدر، یک جزء ضروری برای کاربردهای کنترل موتور به شمار می رود که به طور خاص برای عملکرد 230 ولت AC مناسب است. این کنتاکتور متعلق به سری TeSys D است و دارای سه پل در کنار طراحی جمع و جور با طول 77 میلی‌ متر، عرض 45 میلی‌ متر و عمق 86 میلی‌ متر می‌ باشد. این کنتاکتور که برای مقاومت در برابر شرایط چالش برانگیز ساخته شده است، به طور موثر بین دمای -40 درجه سانتیگراد و +60 درجه سانتیگراد کار می‌ کند.

این کنتاکتور می‌ تواند حداکثر دمای عملیاتی ۶۰+ درجه سانتیگراد را تحمل کند و عملکرد قابل اعتمادی را در موقعیت‌ های پر تقاضا تضمین کند. دارای ترمینال‌ های پیچی، امکان کابل‌ کشی انعطاف‌ پذیر و اتصالات ایمن بین انواع مختلف سیم را فراهم می‌ کند و دوام کلی را افزایش می‌ دهد.

این کنتاکتور شامل یک کنتاکت در حالت عادی باز (NO) و یک کنتاکت در حالت عادی بسته (NC) است که امکان کنترل چندمنظوره در مدارهای الکتریکی را فراهم می‌ کند. طرح سه پلی امکان مدیریت مؤثر موتورهای سه فاز را فراهم می‌ کند و توزیع و کنترل انرژی بهتری را فراهم می‌ کند. این کنتاکتور برای کار با بارهای مقاومتی و القایی طراحی شده است و آن را برای نیازهای کاربردی متنوع مناسب می‌ سازد.

برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

مزیت های کنتاکتور TeSys D برند Schneider مدل LC1D12P7 اشنایدر

• طراحی شده برای جریان نامی ۱۲ آمپر، مناسب برای کاربردهای مختلف موتور
• استفاده از ترمینال‌ های پیچی برای اتصالات قابل اعتماد و ایمن
• دستیابی به حداکثر ظرفیت قطع ۲۵۰ آمپر در ۴۴۰ ولت
• ارائه کنتاکت‌ های کمکی برای قابلیت‌ های کنترلی اضافی
• دارای عملکرد حرارتی قوی با حداکثر تحمل دمایی ۶۰+ درجه سانتیگراد
• نصب شده روی ریل‌های DIN برای نصب و پیکربندی آسان

کاربردها

• قابل استفاده در مدارهای کنترل موتور در محیط‌ های صنعتی
• ایده‌آل برای کنتاکتورهای ایمنی مورد نیاز تحت استفاده AC-3
• قابل استفاده برای کنترل کارآمد بارهای مقاومتی و القایی
• قابل استفاده در سیستم‌ های اتوماسیون برای عملیات ساده

داده های فنی

• برند: اشنایدر الکتریک
• نوع کنتاکتور: کنتاکتور ایمنی
• ولتاژ سیم‌ پیچ: ۲۳۰ ولت AC
• تعداد پل ها: ۳
• ولتاژ کنتاکت: ۶۹۰ ولت AC
• جریان کنتاکت: ۱۲ آمپر
• توان نامی: ۵.۵ کیلووات
• سری: LC1D
• محدوده: TeSys D
• عملکرد: کنترل موتور
• پیکربندی حالت عادی: ۳NO
• تعداد کنتاکت‌ های کمکی: ۲
• پیکربندی کنتاکت کمکی: ۱NO + ۱NC
• نوع ترمینال: پیچی
• طول: ۷۷ میلی‌ متر
• عرض: ۴۵ میلی‌ متر
• عمق: ۸۶ میلی‌ متر
• حداقل دمای کارکرد: ۴۰- درجه سانتی‌گراد
• پیکربندی پل و اتصال: ۳P
• حداکثر دمای کارکرد: ۶۰+ درجه سانتی‌گراد
• روش نصب: ریل DIN
• ولتاژ کنترل: ۲۳۰ ولت AC
