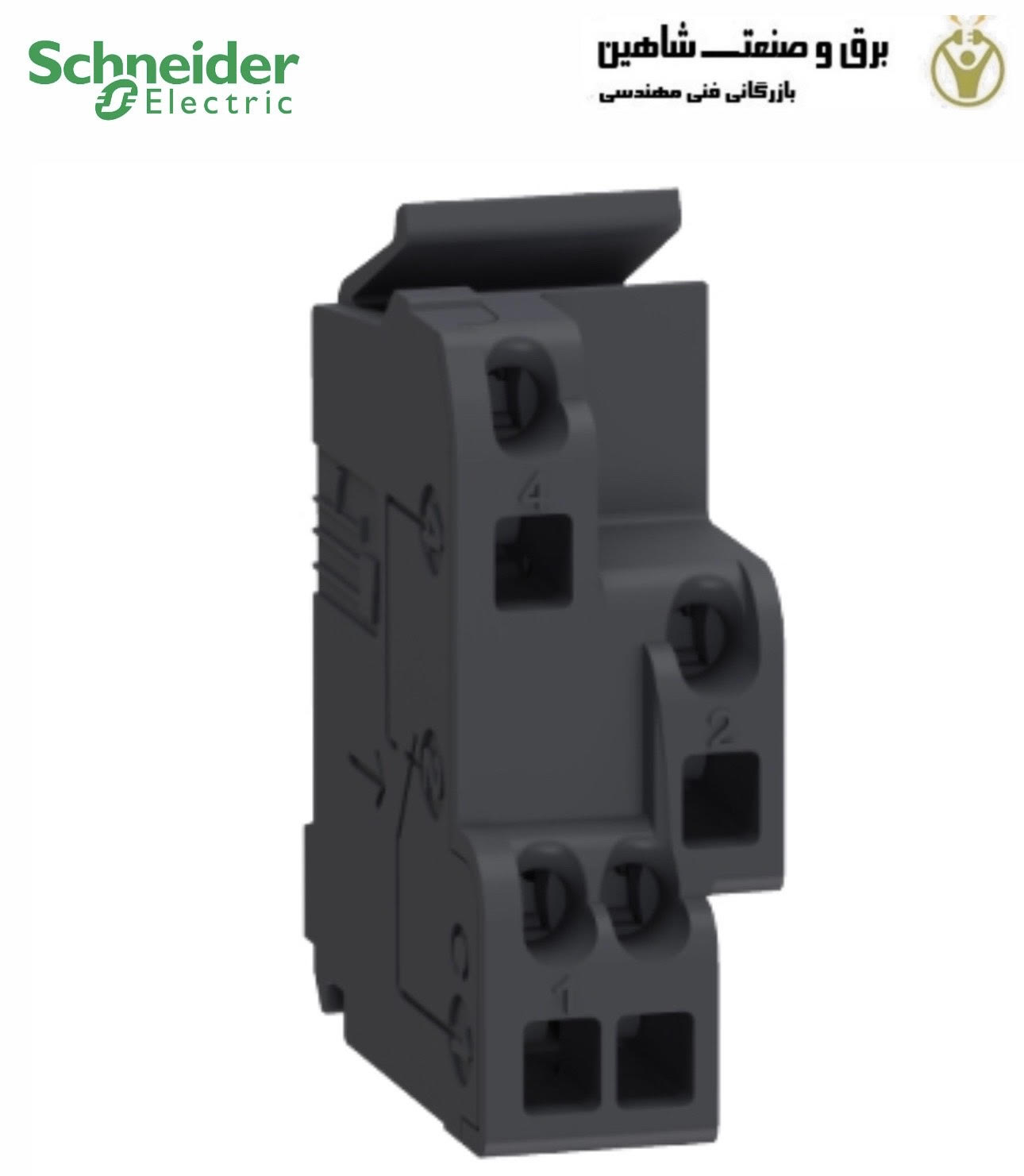

کنتاکت کمکی کلید اتوماتیک اشنایدر Schneider مدل 29450 ، یک کنتاکت کمکی استاندارد است که تمام نشانگرهای مختلف را از راه دور برای بریکرهای ComPact NSX، ComPact NS، PowerPact Multistandard و EasyPact CVS ارائه می‌ دهد. اطلاعات وضعیت از راه دور شامل روشن/خاموش (OF)، نشانگر قطع (SD) و نشانگر قطع خطا (SDE) برای همه انواع بریکرها است. اطلاعات وضعیت از راه دور برای نشانگر قطع به دلیل خطای زمین (SDV) برای ComPact NSX و PowerPact Multistandard استفاده می‌ شود. کنتاکت‌ ها در دستگاه در اسلات‌ های اختصاصی نصب شده‌ اند.

این کنتاکت کمکی یک کنتاکت از نوع تغییر نقطه مشترک با ۱ کنتاکت معمولاً باز و ۱ کنتاکت معمولاً بسته است. جریان نامی ۶ آمپر و حداقل بار ۱۰۰ میلی‌ آمپر در ۲۴ ولت DC برای دسته‌ های استفاده AC12/AC15/DC12/DC14 است. اتصالات بدون پیچ با ترمینال‌ های فنری، اتصال سریع و قابل اعتمادی را فراهم می‌ کنند. سطح مقطع کابل‌ های متصل بین ۰.۵ میلی‌ متر مربع (AWG20) و ۱.۵ میلی‌ متر مربع (AWG16) است. این محصول با استاندارد IEC 60947-5-1 مطابقت دارد.

برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

ویژگی های کنتاکت کمکی کلید اتوماتیک اشنایدر Schneider مدل 29450

• ComPacT NS و ComPacT NSX طیف وسیعی از قطع‌ کننده‌ های مدار برای اندازه‌ گیری توان و انرژی داخلی هستند.
• این راهکار، رنج‌های جریان از ۱۰۰ آمپر تا ۳۲۰۰ آمپر را پوشش می‌ دهد.
• واحد کنترل الکترونیکی MicroLogic، توابع اندازه‌ گیری و تحلیل الکتریکی را ارائه می‌ دهد.
• طیف بهینه‌ ای از لوازم جانبی و کمکی، قابل نصب در محل
• نصب انعطاف‌ پذیر، در هر موقعیتی، در تابلو برق یا دیوار نصب شده

داده های فنی 29450

• برند: اشنایدر الکتریک
• تعداد مخاطبین: 1
• پیکربندی حالت عادی: 1NC + 1NO
• سبک نصب: گیره روشن
• سری: Multi 9
• امتیاز فعلی تماس: 6 A
• نوع ترمینال: پیچ
• پیکربندی پل و پرتاب: SPDT
• درجه ولتاژ تماس: 250 ولت dc، 690 ولت ac
• کشور مبدا: چین
• نوع محصول یا جزء: تماس کمکی
• نام کوتاه دستگاه:
  OF
  SD
  SDE
  SDV
• کاربرد دستگاه: نظارت بر وضعیت شکن
• نوع خطا: خطای عمومی برق
• سیگنال دهی محلی:
  نشانگر ON/OFF برای باز/بستن
  نشانگر سفر برای نشانگر تردد رله
  رفع خطا برای خطای الکتریکی
• نوع مخاطبین کمکی: استاندارد
• حالت نصب: Clip-on
• جریان حرارتی هوای آزاد معمولی: 5 A
• حداقل بار: 100 میلی آمپر در 24 ولت DC
• ترمینال اتصال کمکی: فنر 0.5…1.5 mm² (AWG 20…AWG 16)
• لوازم جانبی / دسته بندی قطعات جداگانه:
  قطعه یدکی Compact NS630b…1600
  قطعه یدکی Compact NS1600b…3200
