توضیحات

کنتاکت کمکی کنتاکتور اشنایدر Schneider مدل LA1DN22، ساختاری محکم و همه‌ کاره برای کاربردهای کنترل صنعتی دارد. این بلوک دارای طراحی‌ ای است که ۲ کنتاکت در حالت عادی باز و ۲ کنتاکت در حالت عادی بسته را فراهم می‌ کند و تطبیق‌ پذیری را برای انجام عملیات افزایش می‌ دهد. طراحی نصب در جلو به کاربران این امکان را می‌ دهد که به طور یکپارچه با کنتاکتورهای TeSys D و F برای خروجی با کارایی بالا متصل شوند، که انتخابی عالی برای متخصصانی است که به دنبال دوام و عملکرد هستند.

داده های فنی

• پیکربندی کنتاکت: 2 NO + 2 NC
• محل نصب: نصب جلویی
• ترمینال‌ ها: ترمینال‌ های گیره پیچی
• جریان نامی: 10A حرارتی هوای آزاد جریان
• رده‌ بندی جریان: جریان حرارتی هوای آزاد ۱۰ آمپر
• رده‌ بندی ولتاژ: ۶۹۰ ولت AC عملیاتی، ۶۰۰ ولت UL/CSA
• دوام: ۳۰ میلیون سیکل مکانیکی
• گواهینامه‌ ها: UL، CSA، CCC، EAC، UKCA
• رده‌ بندی حفاظت: IP20 مطابق با IEC 60529
• محدوده دمای عملیاتی: ۲۳ درجه فارنهایت تا ۱۴۰ درجه فارنهایت (-۵ درجه سانتیگراد تا ۶۰ درجه سانتیگراد)

برای مشاهده دیگر تجهیزات اتوماسیون صنعتی کلیک کنید.

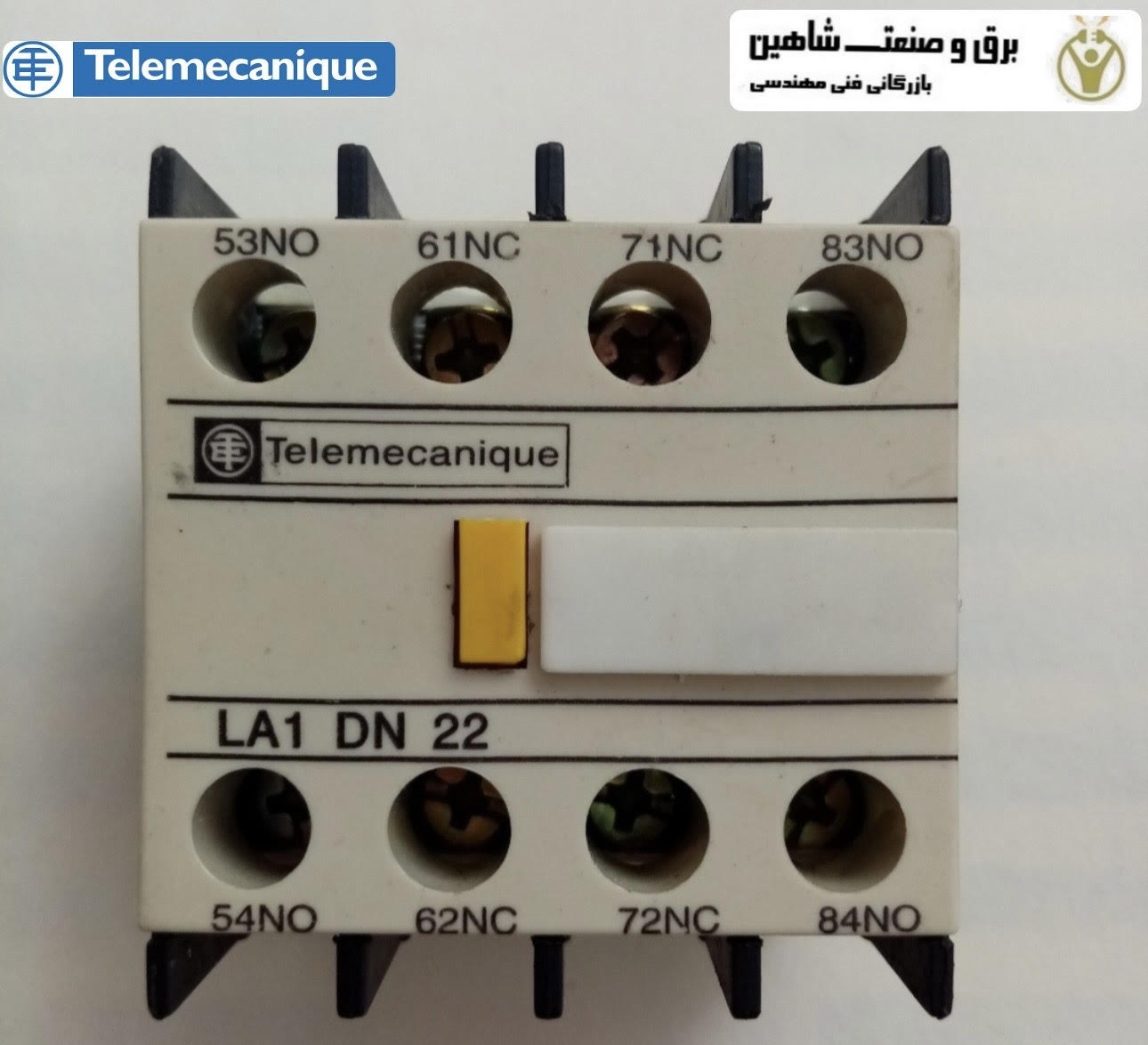

کنتاکت کمکی کنتاکتور اشنایدر Schneider مدل LA1DN22

• ترکیب کنتاکت: شامل ۲ کنتاکت آنی NO و ۲ کنتاکت NC برای کاربرد گسترده در مدارهای کنترل.
• سازگاری گسترده: قابل استفاده برای کنتاکتورهای LC1D09 تا LC1D150 در سری TeSys D و مدل‌ های منتخب TeSys F.
• جریان‌ های نامی بالا:
  ۶ آمپر در ۱۲۰ ولت AC-15
  ۱.۰۴ آمپر در ۶۹۰ ولت AC-15
  ۰.۵۵ آمپر در ۱۲۵ ولت DC-13
  ۰.۱ آمپر در ۶۰۰ ولت DC-13.
• رتبه‌ بندی ولتاژ: ولتاژ عملیاتی تا ۶۹۰ ولت AC و ولتاژ عایق ۶۹۰ ولت (IEC) / ۶۰۰ ولت (UL/CSA).
• ساختار مستحکم: ۳۰ میلیون چرخه مکانیکی برای عملکرد طولانی مدت آزمایش شده است.
• اتصالات ایمن: ترمینال‌ های گیره پیچی با درجه حفاظت انگشت IP20 با قابلیت پذیرش سیم‌ های انعطاف‌ پذیر و سفت.
• طراحی جمع و جور: 1.93 اینچ ارتفاع x 1.73 اینچ عرض x 1.58 اینچ عمق برای نصب‌ های فشرده.

کاربرد

• استارت‌ آپ‌ های موتور: برای مدارهای کنترل موتور با کنتاکتورهای TeSys D و TeSys F استفاده شده است.
• سیستم‌ های اتوماسیون: کنتاکت‌ های کمکی قابل اعتمادی را برای منطق کنترل پیچیده اضافه می‌ کند.
• تابلوهای کنترل صنعتی: با طراحی جمع و جور و مقاوم، عملکرد را فراهم می‌ کند.
