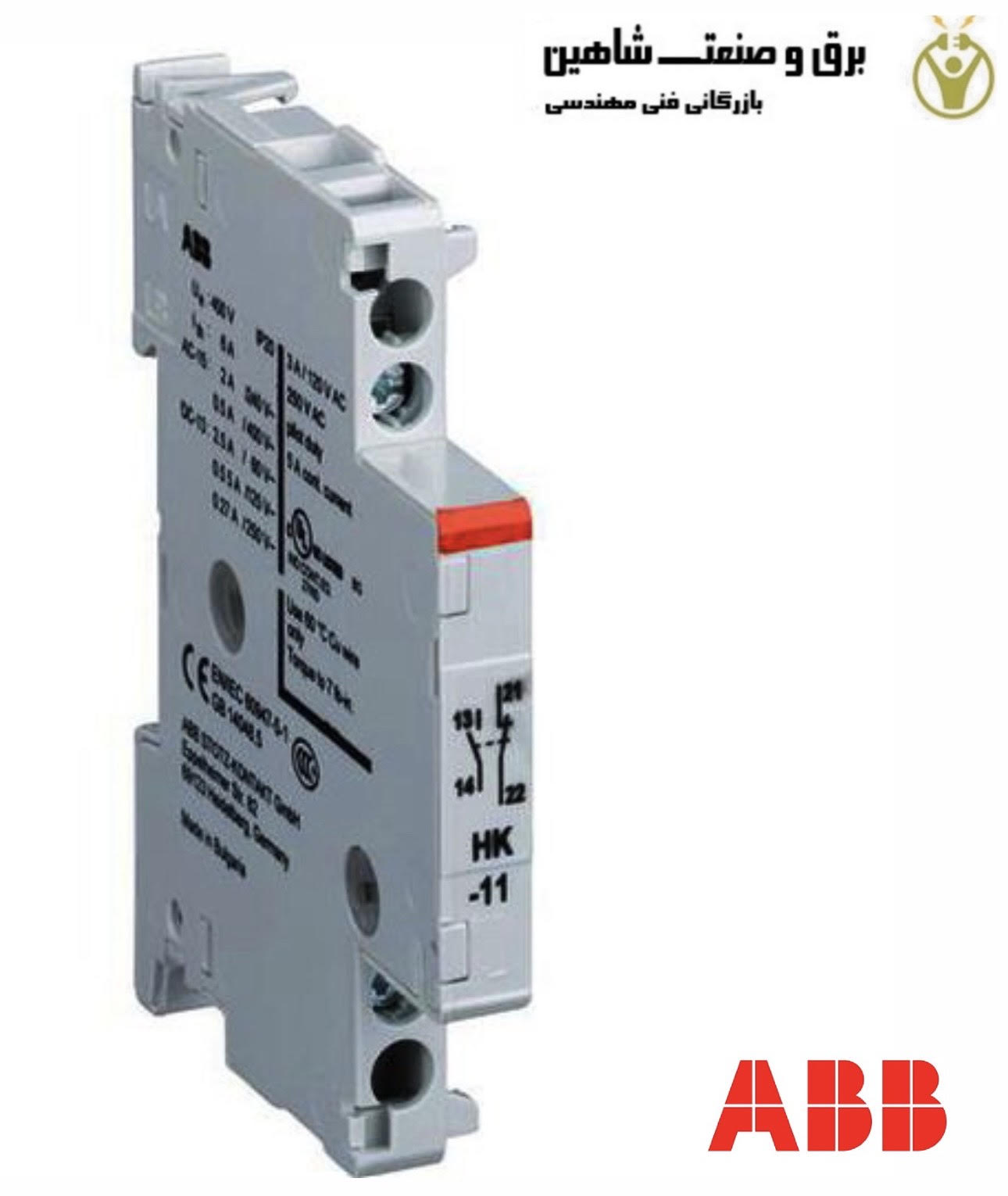

کنتاکت کمکی ABB مدل 1SAM101901R0001 کد HK-11 ای بی بی که به عنوان کنتاکتور کمکی نیز شناخته می شود، یک دستگاه الکترومکانیکی است که در ارتباط با تجهیزات کلیدزنی اولیه مانند کنتاکتورها، قطع کننده های مدار، سوئیچ ها و رله ها استفاده می شود. این دستگاه های سوئیچینگ ثانویه به طور فیزیکی به تجهیزات سوئیچینگ اصلی متصل شده و همزمان کار می کنند. لوازم جانبی افزودنی در طیف وسیعی از تنظیمات تماس و سبکهای نصب موجود است تا با طیف وسیعی از کاربردهای کنترل صنعتی مطابقت داشته باشد. RS طیف گستردهای از بلوکهای تماسی کمکی با کیفیت بالا را از برندهای پیشرو صنعت از جمله اشنایدر الکتریک، زیمنس، ABB ارائه میکند. ، Lovato، Eaton، و البته RS Pro. کنتاکت کمکی ABB مدل 1SAM101901R0001 کد HK-11 از تجهیزات اتوماسیون صنعتی است.
مخاطبین کمکی به مخاطبین اصلی چسبانده میشوند و وقتی مخاطبین اصلی انجام میدهند، وضعیت تغییر میکنند. آنها داده ها را از مدار به یک کنترل کننده منطقی منتقل می کنند، که به نوبه خود دستورالعمل هایی را به دستگاه های متصل در مورد روشن یا خاموش شدن می دهد. همچنین می توان از آنها به عنوان یک واحد کنترل سخت افزاری مستقل استفاده کرد. کنتاکت های کمکی در انواع سبک های نصب مانند پایه جلویی یا پایه ریلی DIN و طیف وسیعی از انواع ترمینال از جمله پایانه های پیچی، پایانه های گیره پیچ و پایانه های گیره قفس موجود هستند که یافتن مخاطب مناسب برای برنامه را آسان می کند.
مشخصات فنی کنتاکت کمکی ABB مدل 1SAM101901R0001 کد HK-11 ای بی بی
- نوع ترمینال: پایانه های پیچی
- ولتاژ عملیاتی نامی: 400 ولت AC
- 250 ولت DC
- مدار اصلی 400 ولت AC
- جریان عملیاتی نامی AC-15 (یعنی): (24 V) 3 A
(120 V) 3 A
(240 V) 2 A
(380 / 400 V) 0.5 A - جریان عملیاتی نامی DC-13 (یعنی): (24 V) 2.5 A
(125 V) 0.55 A
(250 V) 0.27 A - فرکانس نامی (f): مدار کمکی 50 هرتز
- مدار کمکی 60 هرتز
- مدار کمکی DC
- ولتاژ مقاومت در برابر ضربه (Uimp): مدار کمکی 6 کیلو ولت
- ولتاژ عایق نامی (Ui): 690 ولت
- درجه حفاظت: IP20
- مدار کمکی ظرفیت اتصال: انعطاف پذیر با فرول 1/2x 0.75 … 1.5 میلی متر مربع
- انعطاف پذیر با فرول عایق 1 x 0.75 … 2.5 mm²
- انعطاف پذیر با فرول عایق 2×0.75 میلی متر مربع
- انعطاف پذیر 1/2x 0.75 … 1 میلی متر مربع
- صلب 1/2x 1.0 … 2.5 میلی متر مربع
- گشتاور سفت: مدار کمکی 0.8 … 1.0 N·m
- طول سیم کشی: مدار کمکی 8 میلی متر
- پیچ درایور پیشنهادی: Pozidriv 2
- تعداد مخاطبین کمکی NO:1
- تعداد مخاطبین کمکی NC:1
- استانداردها:IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1 - نام محصول: تماس کمکی
- مناسب برای: MS325 و MO325
- مناسب برای کلاس محصول: استارت موتور دستی
- گروه لوازم جانبی: برق
- نوع لوازم جانبی: تماس کمکی
- UL/CSA فنی
