توضیحات

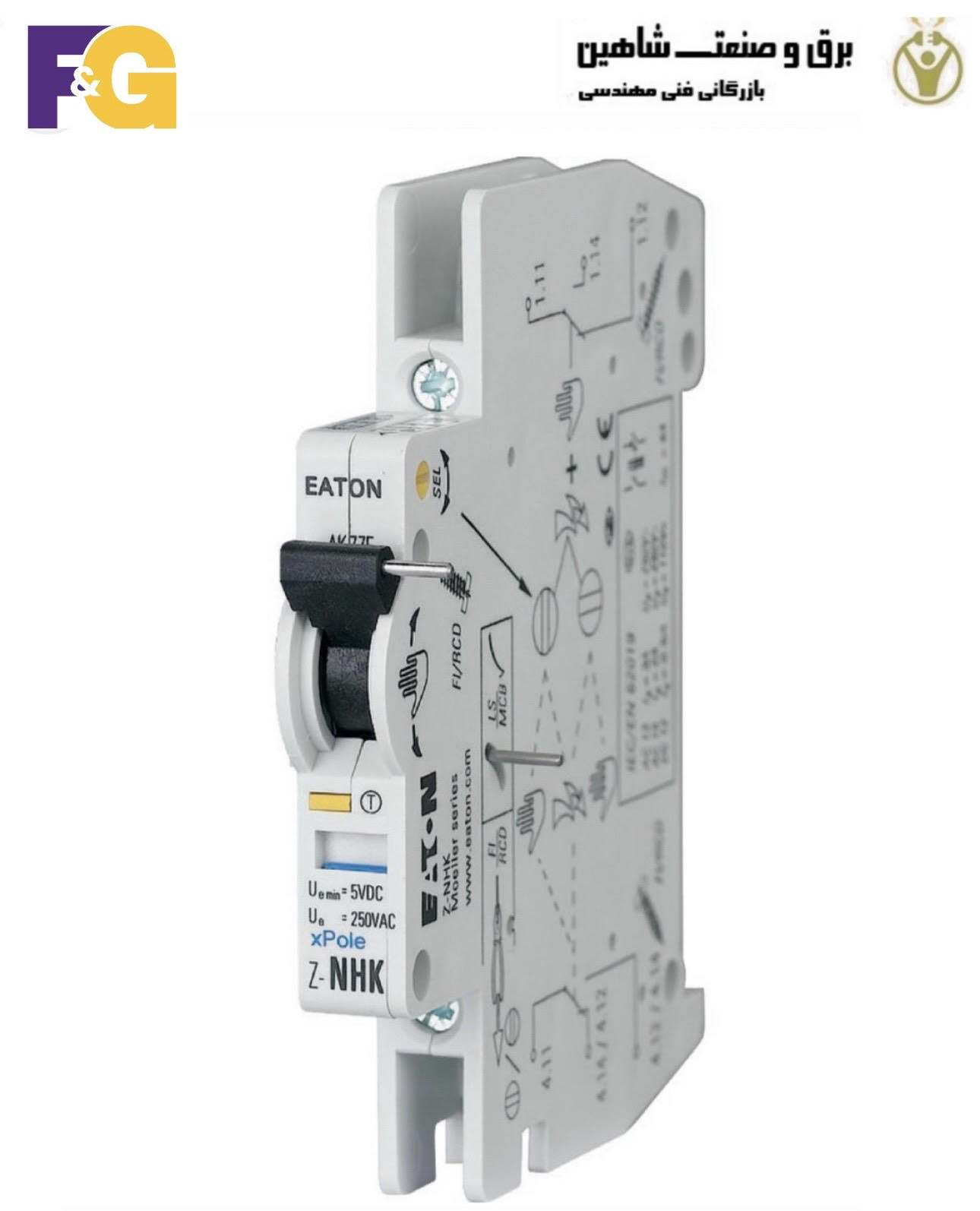

کنتاکت کمکی F&G مدل Z7-NHK، یک سوئیچ مینیاتوری است که در یک دستگاه سوئیچینگ الکتریکی اصلی مانند کنتاکتور یا رله تعبیه شده یا به آن متصل است. این کنتاکت به صورت مکانیکی وضعیت کنتاکت های اصلی را منعکس می کند، به این معنی که همزمان با آنها باز یا بسته می شود. کنتاکت های کمکی برای اهداف کنترل و سیگنال دهی استفاده می شوند و اغلب جریان های کمتری نسبت به کنتاکت های اصلی را مدیریت می کنند. کنتاکت های کمکی قابلیت های سوئیچینگ اضافی را در کنار کنتاکت های اصلی یک دستگاه فراهم می کنند. آنها به صورت مکانیکی به کنتاکت های اصلی متصل هستند، بنابراین وقتی کنتاکت های اصلی باز یا بسته می شوند، کنتاکت های کمکی نیز همین کار را انجام می دهند. کنتاکت کمکی Z7-NHK یک جزء کلیدی در تجهیزات اتوماسیون صنعتی است.
داده های فنی کنتاکت کمکی F&G مدل Z7-NHK
- مورد استفاده با:
کنتاکت سیگنال قطع
لوازم جانبی
لوازم جانبی برای دستگاه های جریان نشتی ترکیبی/بریکرهای مدار
لوازم جانبی برای قطع کننده های مدار مینیاتوری
لوازم جانبی برای دستگاه های جریان نشتی - ولتاژ عملیاتی: 230 ولت AC
- جریان نامی: 2 آمپر
- نوع لوازم جانبی/قطعه یدکی: کنتاکت سیگنال قطع
- کلاس حفاظت:
- نوع UL/CSA: –
IP40
IP20 (IEC) - قاب: ابعاد درپوش: 45 میلی متر
- فرکانس نامی: 50 هرتز / 60 هرتز
- ولتاژ تحمل ضربه نامی (Uimp): 2.5 کیلوولت
- تجهیزات اضافی مورد نیاز: سوئیچ سیگنال
- حداکثر فیوز پشتیبان مجاز: 6 آمپر gL
- حفاظت ترمینال: حفاظت لمسی طبق BGV A3
- فناوری اتصال: ترمینال های آسانسور
- حداکثر دمای عملیاتی محیط: 55 درجه سانتیگراد
- حداقل. دمای کارکرد محیط: -5 درجه سانتیگراد
- عرض ماژول: 0.5 اسب بخار
- جریان حرارتی متعارف Ith سوئیچ های کمکی (1 قطب، باز): 2 آمپر
- عرض محفظه: 80 میلی متر
- تعداد کنتاکت ها (کنتاکت های تغییر وضعیت): 2
- تعداد کنتاکت ها (کنتاکت های قطع): 0
- تعداد کنتاکت ها (کنتاکت های وصل): 0
- حداکثر تعداد قطب های واحد کنتاکت اصلی: 2
- تعداد کلیدها (سیگنال خطا): 0
- جریان اتصال کوتاه شرطی نامی (Iq) با فیوز پشتیبان 6 آمپر: 1 کیلوآمپر
- ولتاژ عایق نامی (Ui): 250 ولت AC
- نوع ولتاژ: AC
- عملکردها: کلید کمکی
- عملکرد کنتاکت: 2 وات
- نصب دستگاه: یونیورسال
- کاربرد:
دستگاه های کلیدزنی برای کاربردهای صنعتی و تجاری گسترده - عرض نصب: 8.8 میلی متر (0.5 گام)
- ولتاژ عملیاتی نامی (Ue) – حداکثر: 250 ولت
- جریان سوئیچینگ نامی: 4 آمپر
- مناسب برای جریان واحد کنتاکت اصلی – حداکثر: 4 آمپر
- ولتاژ نامی هر کنتاکت – حداقل: 5 ولت DC
- جریان عملیاتی نامی:
2 آمپر (250 ولت AC-15)
3 آمپر (250 ولت AC-12)
0.5 آمپر (110 ولت DC-13)
