توضیحات

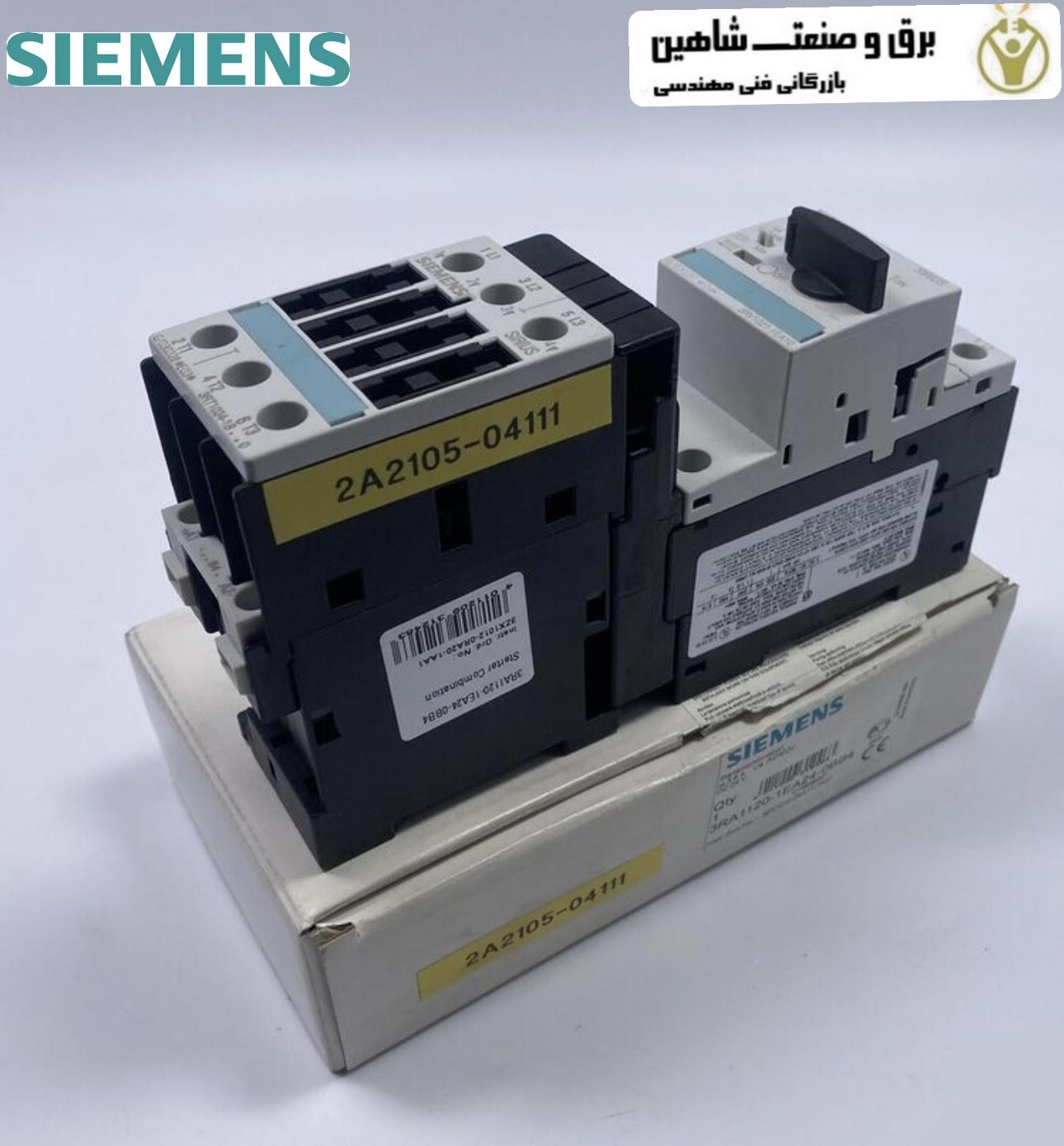

کیت مونتاژ کنتاکتور SIRIUS برند Siemens مدل 3RA1120-1EA24-0BB4 زیمنس از محافظ استارت موتور 3RV1/شکن مدار و کنتاکتور الکترومکانیکی 3RT1 تشکیل شده است. این دستگاه ها به صورت الکتریکی و مکانیکی با استفاده از کیت های مونتاژ پیش ساخته (ماژول های پیوند، کیت های سیم کشی و آداپتورهای DIN-rail یا busbar) متصل می شوند. حدود 500 ترکیب 3RA1 از پیش مونتاژ شده را می توان برای راه اندازی مستقیم و معکوس موتورهای سه فاز استاندارد تا 65 آمپر (تقریباً 37 کیلووات/400 ولت) سفارش داد. کیت های مونتاژ از پیش مونتاژ شده به عنوان لوازم جانبی برای محدوده توان تا 45 کیلو وات در دسترس هستند. بنابراین فیدر بار بدون فیوز مورد نظر می تواند به سرعت و با صرفه اقتصادی توسط مشتری مونتاژ شود. صرفه جویی در زمان نیز در ارتباط با پذیرش تابلو برق به دست می آید، زیرا – برخلاف سیستم های سیم کشی معمولی – نیازی به اصلاح خطاهای احتمالی سیم کشی نیست. کیت مونتاژ کنتاکتور 3RA1120-1EA24-0BB4 از تجهیزات اتوماسیون صنعتی مهم و پرکاربرد است.
کاربرد کیت مونتاژ کنتاکتور SIRIUS برند Siemens مدل 3RA1120-1EA24-0BB4 زیمنس
در فیدر بار 3RA1 محافظ/شکن مدار استارت موتور 3RV1 وظیفه حفاظت از اضافه بار و اتصال کوتاه را بر عهده دارد. وسایل حفاظتی پشتیبان، مانند فیوزهای ذوب یا محدود کنندهها، در اینجا اضافی هستند، زیرا محافظ استارت موتور تا 150 کیلو آمپر در ولتاژ 400 ولت در برابر اتصال کوتاه مقاوم است. کنتاکتور 3RT1 مخصوصاً برای کارهای سوئیچینگ بسیار پیچیده که به بیشترین استقامت نیاز دارند مناسب است. فیدرهای بار 3RA1 با محدوده تنظیم از 0.14 تا 65 A در سایزهای S00، S0 و S2 موجود هستند. فیدرهای بار در اندازه S3 تا 100 A برای مونتاژ مشتری در دسترس هستند.
مشخصات فنی
- توان مصرفی: 250 وات
- محدوده: SIRIUS 3RA
- نوع استارت موتور: DOL
- ولتاژ: 400 ولت ac
- فاز: 3
- رتبه فعلی: 0.7 → 1 A
- رتبه IP: IP20
- تعداد قطب ها: 3P
- طول کلی: 45 میلی متر
- عرض کلی: 154.9 میلی متر
- عمق کلی: 260 میلی متر
- نوع نصب: ریل DIN
- سری: 3RA2
- گواهینامه مناطق خطرناک: ATEX
