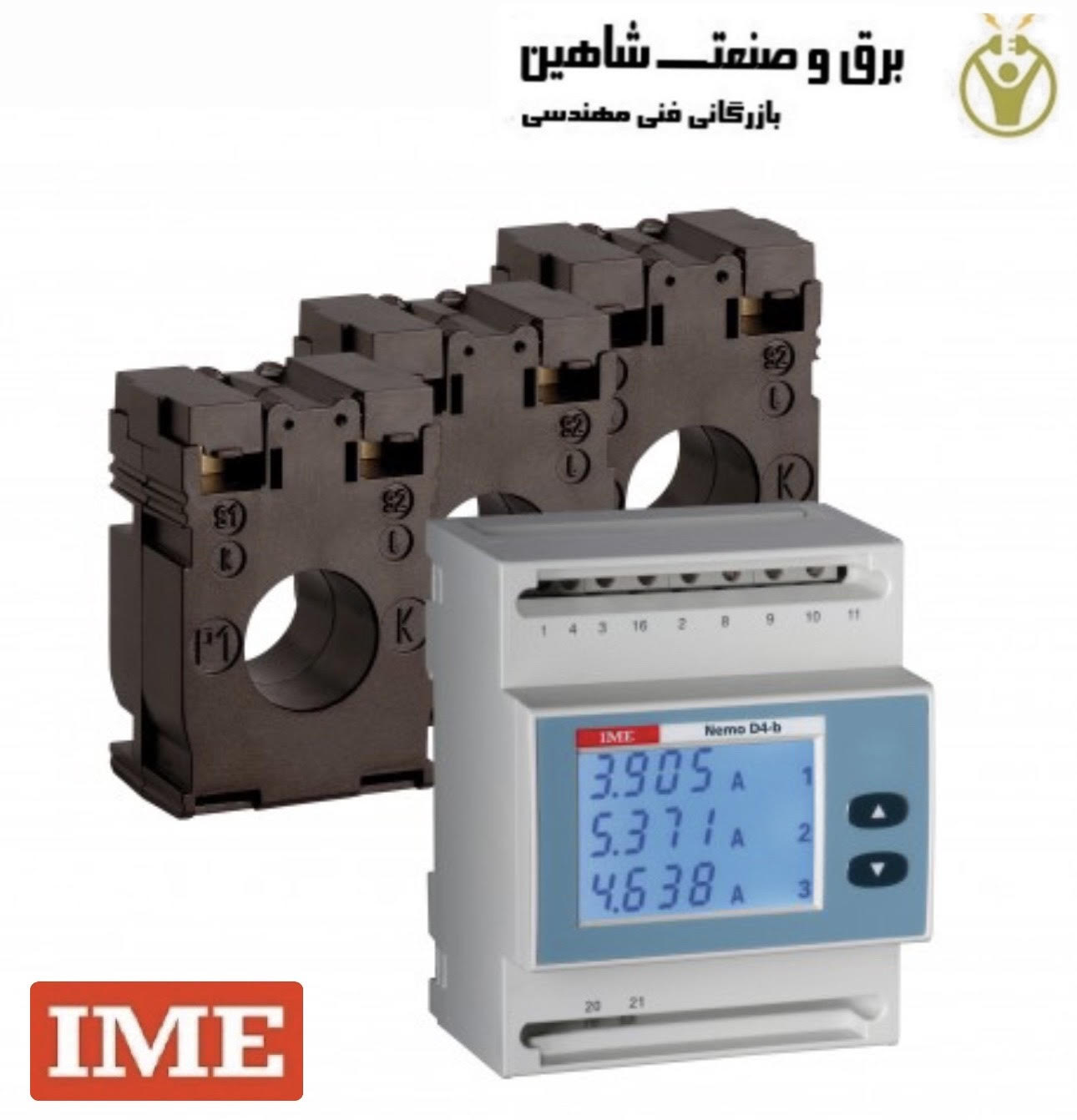

مولتی متر و کوربالانس Ime مدل K1NEMOD4B150 آی ام ای باهم در یک کیت آماده نصب ارائه می شوند. مولتی متر Nemo D4-L یک مانیتور شبکه 4 ماژول DIN Rail، تک فاز یا سه فاز برای کاربردهای ولتاژ پایین و متوسط است. متر چندکاره Nemo D4-L+ با ترانسفورماتورهای جریان 1 آمپر یا 5 آمپر کار می کند. این مولتی متر شامل مشخصات زیر است.
- 4 ماژول نصب ریلی DIN
- شبکه سه فاز 80…480 ولت (فاز – فاز)
- شبکه تکفاز 45…278 ولت
- نسبت CT – VT خارجی قابل برنامه ریزی
- انرژی فعال cl.1
- خروجی پالس*
- ارتباط RS485 توسط ModBus RTU/TCP یا پروتکل BACNET*
- ارتباط اترنت با رابط خارجی
پارامترهای نمایش داده شده مولتی متر Ime مدل K1NEMOD4B150
- فاز و ولتاژ متصل
- جریان خنثی و فاز
- تقاضای فعلی و حداکثر فعلی تقاضا
- جریان – اعوجاج هارمونیک ولتاژ
- فرکانس
- ضریب قدرت
- توان ظاهری فعال و راکتیو
- توان فاز فعال و راکتیو
- تقاضای برق و حداکثر توان تقاضا
- انرژی فعال و راکتیو
- انرژی فعال جزئی
- ساعت و دقایق کاری
- تشخیص توالی ولتاژ
نکته: مولتی متر و کوربالانس Ime مدل K1NEMOD4B150 در دسته تجهیزات اتوماسیون صنعتی قرار دارند.
یک ترانسفورماتور اندازه گیری جریان هسته جامد سیم پیچ اولیه، همراه با پایه های ثابت / گیره ریل DIN و پوشش پایانه لولایی یکپارچه. این ترانسفورماتور جریان TAIBB دارای دیافراگم با قطر 21 میلی متر است و با جریان های اولیه از 40 تا 300 آمپر موجود است.
- جنس بدنه: پلی کربنات خود خاموش شونده
- درجه حفاظت (EN60529): محفظه IP40 – پایانه های IP20
- گزینه: پوشش پایانه قابل آب بندی
- نصب: ریل 35 میلی متری محکم، نوع پیچی برای نصب روی دیوار
- نوع ریل: کلاه بالایی TH35-15 (EN60715)
- وزن: 180 گرم (حداکثر)
اتصالات
- سیم پیچ اولیه: کابل عبور
- حداکثر گشتاور سفت کردن برای عبور از پیچ های ثابت میله اولیه: 0.2 نیوتن متر
- سیم پیچ ثانویه: پایانه های پیچ، حداکثر 2 سیم جدا شده 2.5 میلی متر
- برچسب اتصالات: سیم پیچ اولیه P1(K) – P2(L)، سیم پیچ ثانویه s1(k) – s2(l)
مزایای کوربالانس Ime مدل K1NEMOD4B150 آی ام ای
- عبور کابل/باس بار اولیه
- محدوده: 40 تا 300 آمپر (ثانویه 5 آمپر)، 40 تا 200 آمپر (ثانویه 1 آمپر)
- پنجره شینه 16×12,5mm و ø 21mm قطر دیافراگم
- کلاس دقت: – cl.0,5 – 1 – 3
- بار نامی: – 1…7.5VA
- پوشش ترمینال قالبی
- گیره نصب ریل Din عرضه شده است
مشخصات فنی
- پایانه های ثانویه پیچ M4 و 6.3 × 0.8 میلی متر سریع وصل
- وزن 290 گرم
- مطابق با EN/IEC 61869-1، 61869-2
- پوشش پایانه قابل مهر و موم اختیاری (ATACOP12)
