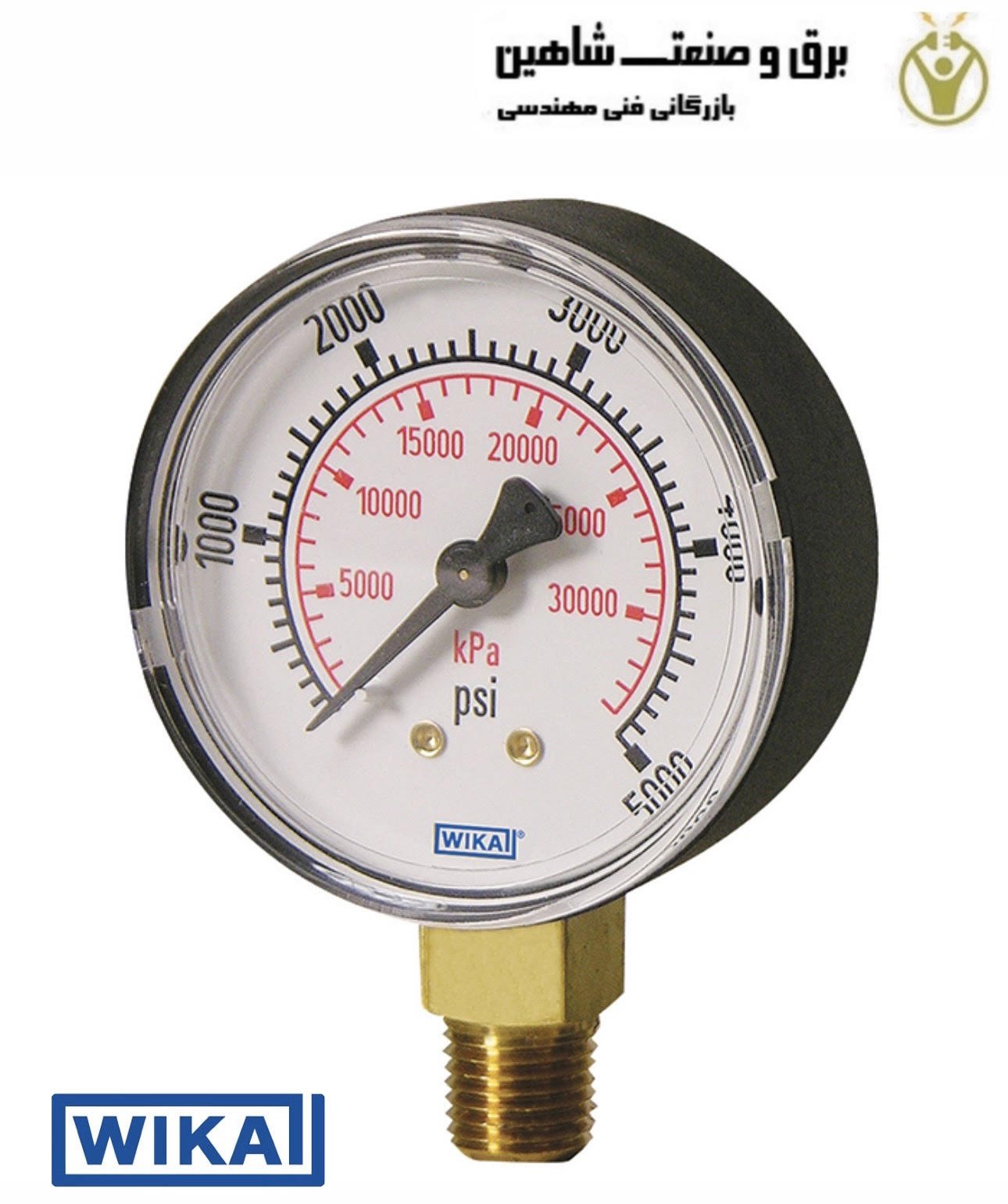

گیج فشار لوله بوردون wika مدل 111.10.100 ویکا

توضیحات

گیج فشار لوله بوردون wika مدل 111.10.100 ویکا از یک لوله الاستیک تشکیل شده است که از یک طرف به یک سوکت متصل یا جوش داده شده است. تغییر فشار منجر به انحراف در لوله می شود. گیج فشار بوردون به دلیل دقت، حساسیت و خطی بودن نسبت به تکنیک های مختلف برای تخمین و اندازه گیری فشار مورد توجه قرار گرفت. گیج فشار لوله بوردون با تخمین میزان تغییر در یک لوله فلزی سیم پیچ یا نیم دایره ای توسط یک مایع تحت فشار پر شده در داخل کار می کند. این به دلیل این اصل است که یک لوله مسطح به طور کلی ساختار دایره ای خود را در هنگام تحت فشار به دست می آورد. گیج های فشار لوله بوردون برای اندازه گیری فشارهای نسبی بین 0.6 تا 7000 بار استفاده می شود. این ابزارها به عنوان تجهیزات ابزار دقیق طبقه بندی می شوند.

برنامه های کاربردی

• سیستم های هیدرولیک و پنوماتیک
• پمپ ها، کمپرسورها، سیستم های آب، رگلاتورها
• مناسب برای محیط سیال که درگاه اتصال را مسدود نمی کند یا آلیاژ مس را خورده نمی کند

مشخصات محصول

• قطعات خیس شده با آلیاژ مس
• کیس پلاستیکی ABS یا فولادی رنگ شده
• اتصال فرآیند نصب پایین (LM).

مشخصات فنی گیج فشار لوله بوردون wika مدل 111.10.100 ویکا

1. طرح
   EN837-1 و ASME B40.100
2. سایزها (همه سایزها موجود نیست)
   1½، 2، 2½ اینچی و 4 اینچی (40، 50، 63، و 100 میلی متر)
3. کلاس دقت
   + 3/2/3 درصد دهانه (ASME B40.100 درجه B)
4. محدوده ها (همه محدوده ها ذخیره نشده اند)
   وکیوم/ترکیب تا 30 اینچ جیوه (-1 بار) / 200 psi (16 بار)
   فشار از 15 psi (1 بار) تا 6000 psi (400 بار)
   یا سایر واحدهای معادل فشار یا خلاء
   مقیاس گیرنده 3…15 psi (0.2…1 bar)
5. فشار کاری
   ثابت: 3/4 ارزش مقیاس کامل
   نوسان: 2/3 ارزش مقیاس کامل
   زمان کوتاه: ارزش مقیاس کامل
6. دمای عملیاتی
   محیط: -40 درجه فارنهایت تا 140 درجه فارنهایت (40- تا 60 درجه سانتی گراد)
   رسانه: حداکثر 140 درجه فارنهایت (+60 درجه سانتیگراد).
7. خطای دما
   خطای اضافی هنگام تغییر دما
   از دمای مرجع 68 درجه فارنهایت (20 درجه سانتیگراد)
   +0.4٪ از دهانه برای هر 18 درجه فارنهایت (10 درجه کلوین) بالا یا پایین.
8. اتصال تحت فشار
   جنس: آلیاژ مس
   پایه پایین (LM)
   1/8 اینچ یا 1/4 اینچ NPT
9. لوله بوردون
   جنس: آلیاژ مس
   ≤ 870 psi (60 bar): شکل C
   > 870 psi (60 bar): حلزونی
10. پلاستیک سفید با پین توقف (1½ اینچ 2 اینچ 2½)
    آلومینیوم سفید با پین توقف (4 اینچ)
    حروف مشکی یا سیاه و قرمز
11. اشاره گر
    پلاستیک سیاه و سفید ABS (1½، 2، 2½ اینچ)
    آلومینیوم مشکی (4 اینچ)
12. مورد
    پلاستیک ABS مشکی
13. پنجره
    اسنپ در اکریلیک
