توضیحات

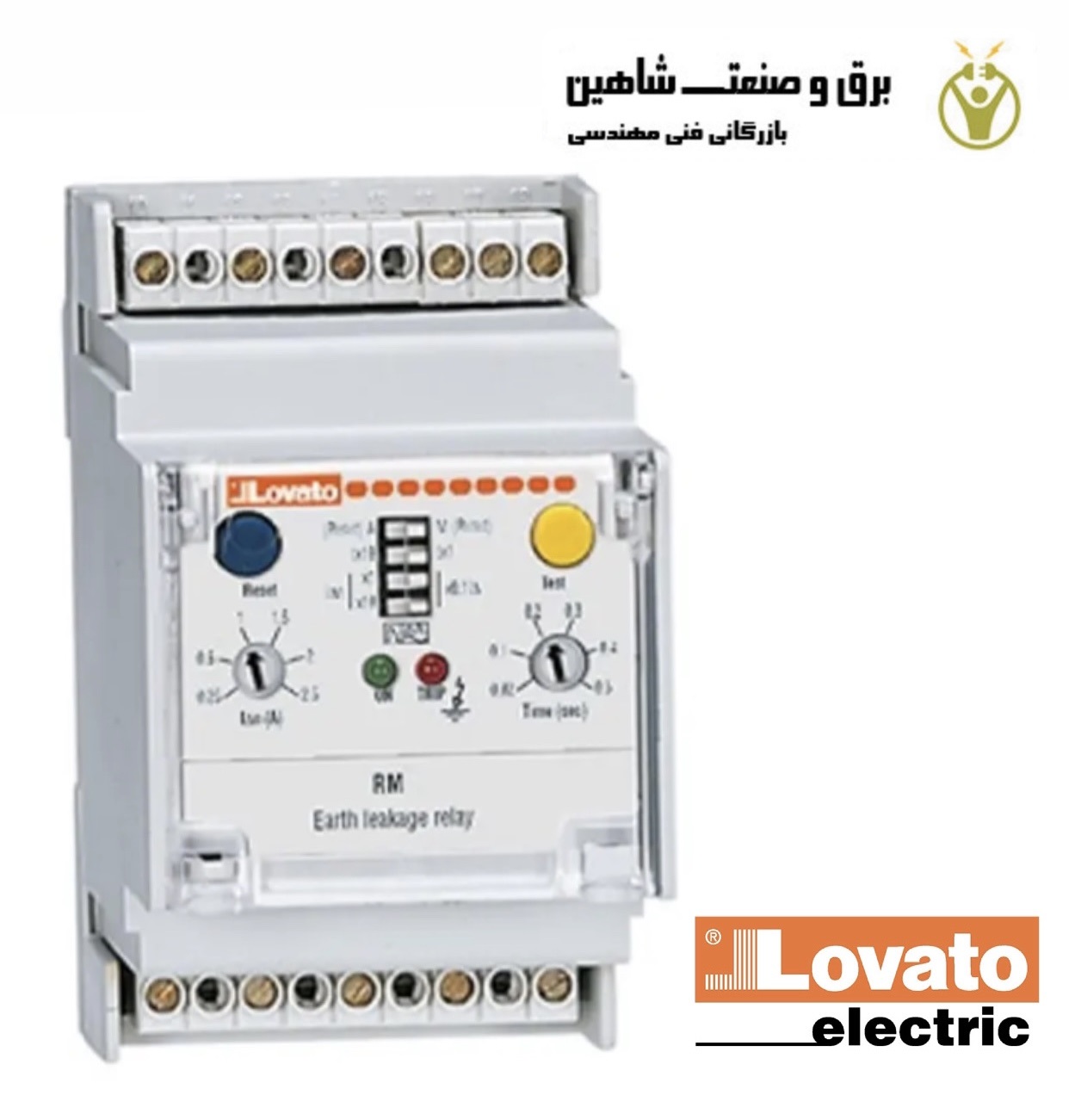

رله نشتی جریان و ارت فالت Lovato مدل 31RM415 لواتو که به‌عنوان رله خطای زمین نیز شناخته می‌شود، مانیتور جریان باقیمانده در RCM کوتاه است که در سیم‌کشی الکتریکی برای تشخیص خطرات الکتریکی خطای زمین بالقوه خطرناک که ممکن است باعث آسیب مکانیکی به کابل‌ها و دستگاه‌ها شود، استفاده می‌شود. اگر جریان خطا به مقدار قابل توجهی تبدیل شود، ولتاژهای خطرناک نیز ممکن است روی تجهیزات زمین شده ظاهر شوند و جان افراد را در معرض خطر قرار دهند.
اصل عملیات رله نشتی جریان و ارت فالت Lovato مدل 31RM415 لواتو
رله نشتی زمین بررسی می کند که نشتی قابل توجهی بین منبع برق و زمین وجود نداشته باشد، به این معنی که جریان جاری را از طریق هادی فاز و هادی خنثی مدار الکتریکی بررسی می کند. مدارهای الکتریکی و دستگاه ها در یک سیم کشی خانگی، تک فاز هستند، سیم پیچ های مساوی روی یک شیر برقی، از هر دو اتصال فاز و نول، وجود دارد. رله نشتی زمین فقط جریان فاز و خنثی را بررسی می کند، اگر دو جریان برابر و متعادل باشند، هیچ نیروی مغناطیسی خالص در شیر برقی ایجاد نمی شود. اما اگر در هر نقطه از مدار نشتی به زمین وجود داشته باشد، جریان ها از هر جایی عبور می کنند. جریان در فاز و خنثی در این وضعیت متعادل نخواهد شد. یک نیروی مغناطیسی خالص ایجاد می شود که برای کارکردن رله و قطع کردن بریکر استفاده می شود.
مزیت رله نشتی زمین این است که برای کار با سیم پیچ رله نیازی به منبع DC یا AC خارجی ندارد. کل سیستم رله نشتی زمین برای فعال کردن سفر به صورت مستقل است. خطوط از طریق ترانسفورماتورهای جریان به هم متصل می شوند و خاموش شدن توسط قطع کننده های مدار فشار قوی خارجی انجام می شود. با این حال، تشخیص نشت زمین به بررسی جریان های متعادل در خطوط تغذیه و خاموش کردن سیستم در صورت برهم خوردن تعادل در اثر نشت به زمین متکی است. رله نشتی جریان و ارت فالت Lovato مدل 31RM415 یکی از تجهیزات اتوماسیون صنعتی مهم و کاربردی است.
تفاوت بین رله نشتی زمین و رله خطای زمین
رله نشتی زمین: ما از بالا دریافتیم که از رله های نشتی زمین برای حس کردن مقدار کمی جریان در سیستم های سیم کشی الکتریکی در مدارهای خانگی یا صنعتی استفاده می شود. این رله ها به گونه ای طراحی شده اند که هرگاه مقدار از پیش تعیین شده ای مانند 10 میلی آمپر و 3 آمپر را احساس کنند، قطع کننده مدار را خاموش کرده و جریان جریان را قطع می کند.
رله های نشتی زمین در تابلوهای توزیع خانگی به کار می روند و به منظور تشخیص خرابی عایق ها و جلوگیری از شوک الکتریکی استفاده می شود.
رله خطای زمین: از رله خطای زمین در سیستم ها و ترانسفورماتورهای فشار قوی و متوسط استفاده می شود. اصل کار تقریباً یکسان است فقط این رله قادر است جریان های خطای بیشتری را حس کند. کنتاکت های رله خطای زمین به مدار قطع کننده مدار در سمت خروجی ترانسفورماتور متصل می شوند. از این رو با تشخیص یک خطا، رله خطای زمین، مدار شکن را خاموش می کند.
