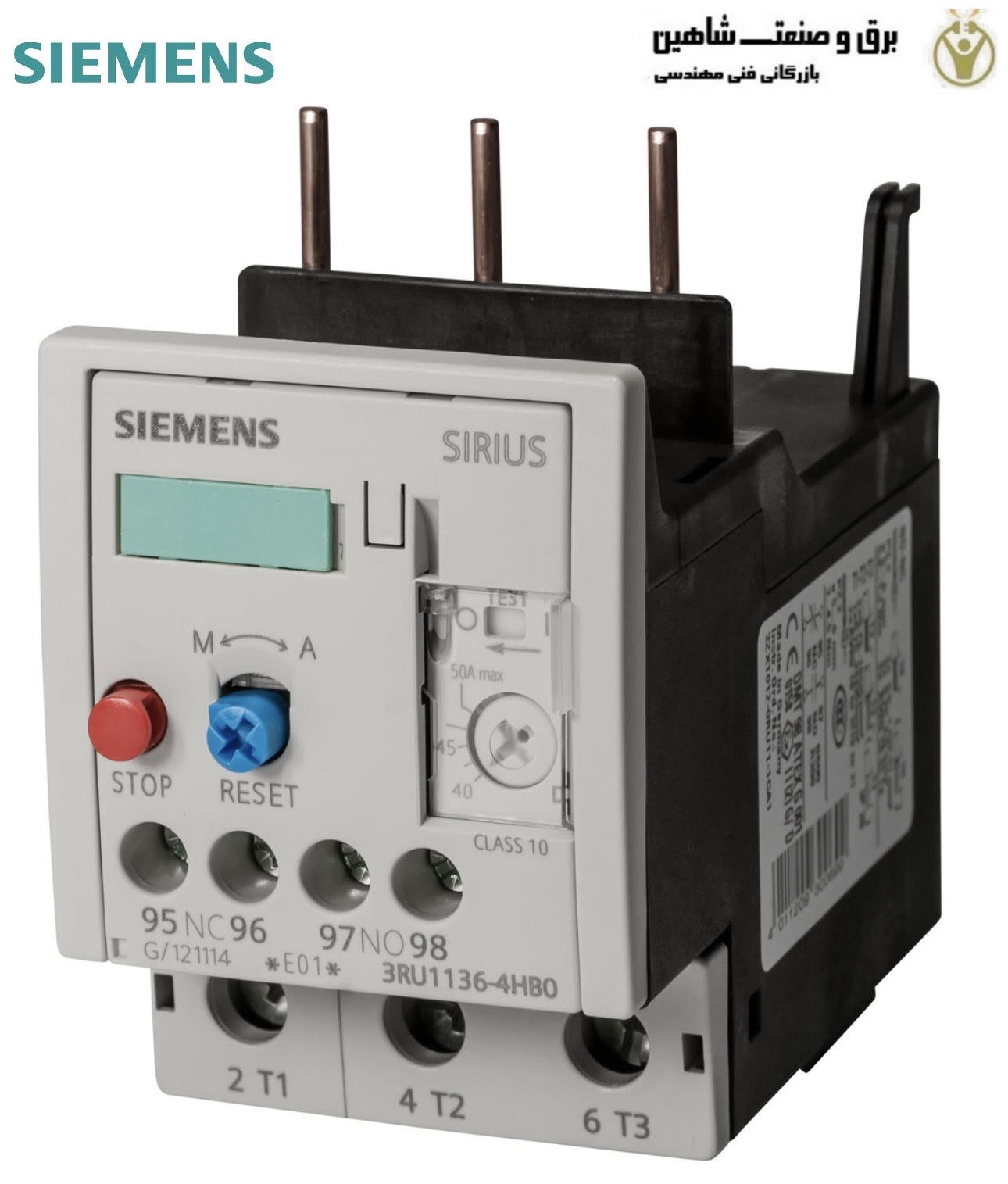

بیمتال 40-50 آمپر زیمنس Siemens مدل 3RU1136-4HB0 (کد جدید 3RU2136-4HB0) ، دارای رتبه IEC است که برای حفاظت از موتورهای سه فاز استفاده می شود. رله های اضافه بار SIRIUS به طور قابل اعتمادی از بارها در برابر اضافه بار، عدم تقارن فاز و خرابی فاز محافظت می کنند. رله اضافه بار حرارتی 3RU11 تا 100 آمپر برای حفاظت وابسته به جریان از کاربردهایی با شرایط راه اندازی عادی در برابر افزایش بیش از حد مجاز دما در نتیجه اضافه بار یا قطع فاز طراحی شده است. اضافه بار یا قطع فاز باعث می شود جریان موتور از جریان نامی تنظیم شده موتور بالاتر رود. تنظیم مجدد پس از گذشت زمان بازیابی به صورت دستی یا خودکار انجام می شود.
رلههای اضافه بار حرارتی 3RU11 از نظر الکتریکی و مکانیکی برای کنتاکتورهای 3RT1 بهینه شده اند به طوری که علاوه بر نصب جداگانه، می توانند مستقیماً روی کنتاکتورها نیز نصب شوند تا در فضا صرفه جویی شود. اگر قرار باشد بارهای AC یا DC تک فاز با استفاده از رله های اضافه بار حرارتی 3RU11 محافظت شوند، هر سه نوار دو فلزی باید گرم شوند. رله اضافه بار حرارتی 3RU11 برای شرایط راه اندازی عادی در کلاس 10 موجود است.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی های رله اضافه بار زیمنس Siemens مدل 3RU1136-4HB0
- کلاس قطع 10
- ترمینال های تکرار کنتاکت سیم پیچ و کمکی
- نشانگر خطای قطع
- ریست دستی/خودکار
- حفاظت دیفرانسیل تک فاز
- تریپ با جبران دما: -20°C تا +60°C
داده های فنی
- برند: زیمنس
- نام موتور FLC: 40 → 50 A
- نام جریان کنتاکت: 50 A
- محدوده: SIRIUS Classic
- پیکربندی پل: 3P
- سری: 3RU
- سبک نصب: کنتاکتور مستقیم
- نام توان: 22 کیلووات
- پیکربندی حالت عادی: 1NO + 1NC
- نوع ترمینال: پیچی
- روش ریست: خودکار، دستی
- تعداد کنتاکت های کمکی: 2
- عرض: 55 میلی متر
- طول: 105 میلی متر
- عمق: 118 میلی متر
- حداکثر دمای کارکرد: +70°C
- حداقل دمای کارکرد: -20°C
- محدوده دمای کارکرد: -20 → +70°C
- نام ولتاژ کنتاکت: ۶۹۰ ولت متناوب
