توضیحات

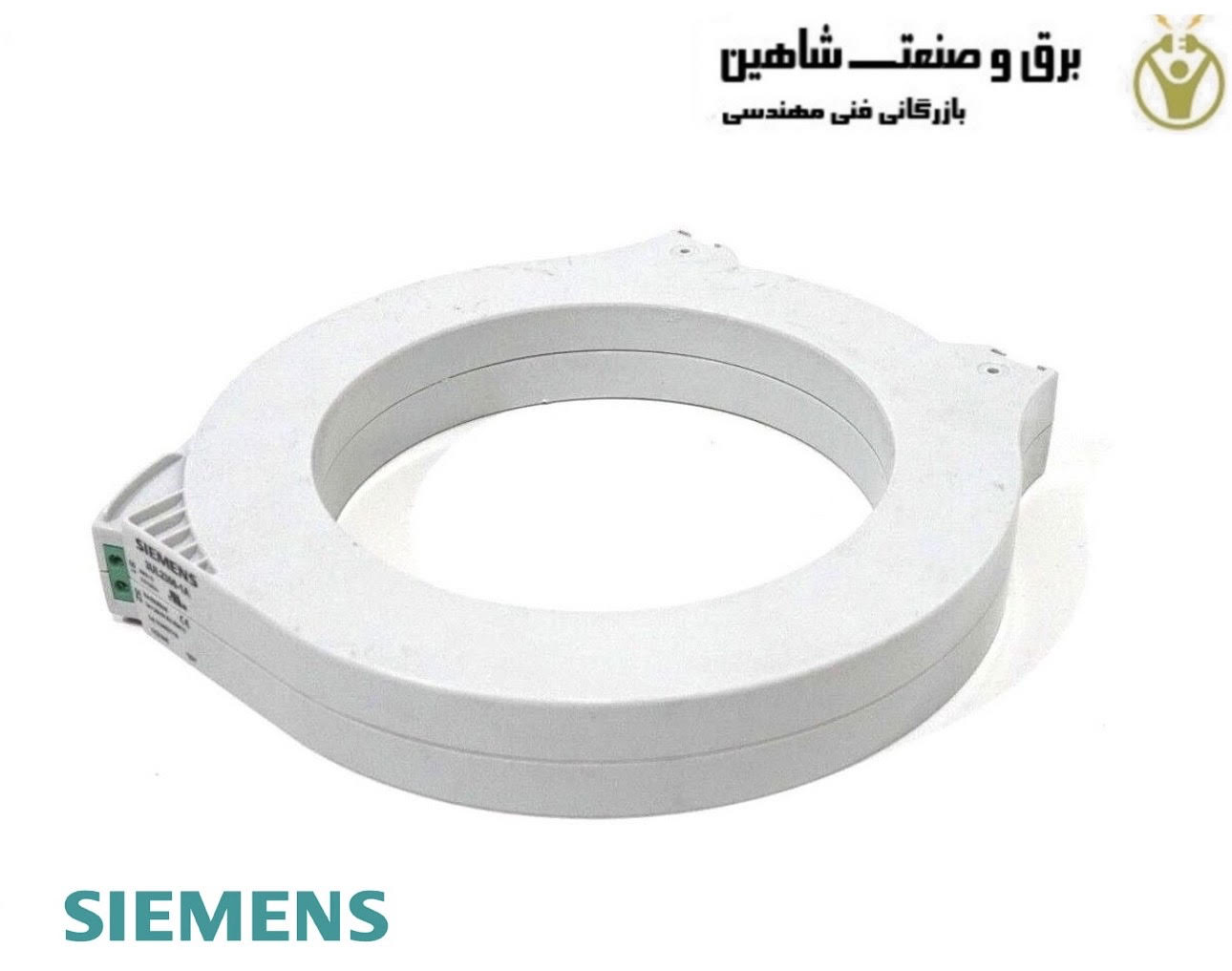

ترانسفورماتور جریان باقیمانده (کوربالانس 140 میلی متر) Siemens مدل 3UL2306-1A بر اساس اصول القای الکترومغناطیسی مشابه ترانسفورماتور خطی عمل می کند. دارای یک هسته حلقوی است که توسط سیم پیچ های اولیه و ثانویه احاطه شده است. هنگامی که جریان از سیم پیچ اولیه عبور می کند، نیروی الکترومغناطیسی (EMF) تولید می کند که جریانی را در سیم پیچ ثانویه ایجاد می کند. این فرآیند اجازه می دهد تا توان از سیم پیچ اولیه به سیم پیچ ثانویه منتقل شود. ترانسفورماتور جریان کوربالانس 3UL2306-1A یک ترانسفورماتور پرکاربرد در تجهیزات اتوماسیون صنعتی است.
ترانسفورماتور جریان کوربالانس (CBCT) به عنوان CT توالی صفر شناخته می شود برای حفاظت از نشت زمین و خطای زمین استفاده می شود. در CBCT، کابل سه هسته ای سه هسته ای از سیستم های سه فاز از قطر داخلی CT عبور می کند. هنگامی که سیستم بدون خطا باشد، هیچ جریانی در ثانویه CBCT جریان ندارد. هنگامی که یک خطای زمین وجود دارد، جریان باقیمانده (جریان توالی فاز صفر) سیستم از طریق ثانویه CBCT جریان مییابد و رله را به کار میاندازد. برای طراحی CBCT باید قطر داخلی CT، نوع رله، تنظیم رله و جریان عملیاتی اولیه ذکر شود. ترانسفورماتورهای جریان تعادل هسته برای ارائه یک روش بسیار حساس حفاظت از نشت زمین در سیستم های الکتریکی سه فاز با رله های مناسب در نظر گرفته شده اند.
مزایا ترانسفورماتور جریان باقیمانده (کوربالانس 140 میلی متر) Siemens مدل 3UL2306-1A
مزیت اصلی استفاده از CBCT به عنوان یک سیستم پیشگیری از خطای زمین این است که به جای استفاده از سه هسته CT مانند یک سیستم معمولی، تنها از یک هسته CT در این روش حفاظتی استفاده می شود. در نتیجه، شار مغناطیسی مورد نیاز برای تولید جریان ثانویه به یک سوم (1/3) کاهش مییابد که با افزایش حساسیت کلی سیستم حفاظتی، بیشترین مزیت را دارد.
مشخصات فنی
- گروه ETIM: قطعات صنعتی کم ولتاژ
- کلاس ETIM: ترانسفورماتور جریان
- سری SIRIUS
- کالیبره شده: نیست
- حلقه حلقوی نوع ترانسفورماتور
- جریان ورودی 40A
- جریان خروجی 225 A
- دهانه بوش 140 میلی متر
- ارتفاع کلی 64 میلی متر
- عرض کلی 124.5 میلی متر
- عمق کلی 130 میلی متر
- حداقل دما -25 درجه سانتیگراد
- حداکثر دما +60 درجه سانتیگراد
- نوع نصب پایه شاسی
- برای استفاده با مانیتورینگ جریان خطا
- ابعاد 124.5 x 130 x 64 میلی متر
- قابلیت محافظت در برابر ضربه: دارد
