توضیحات

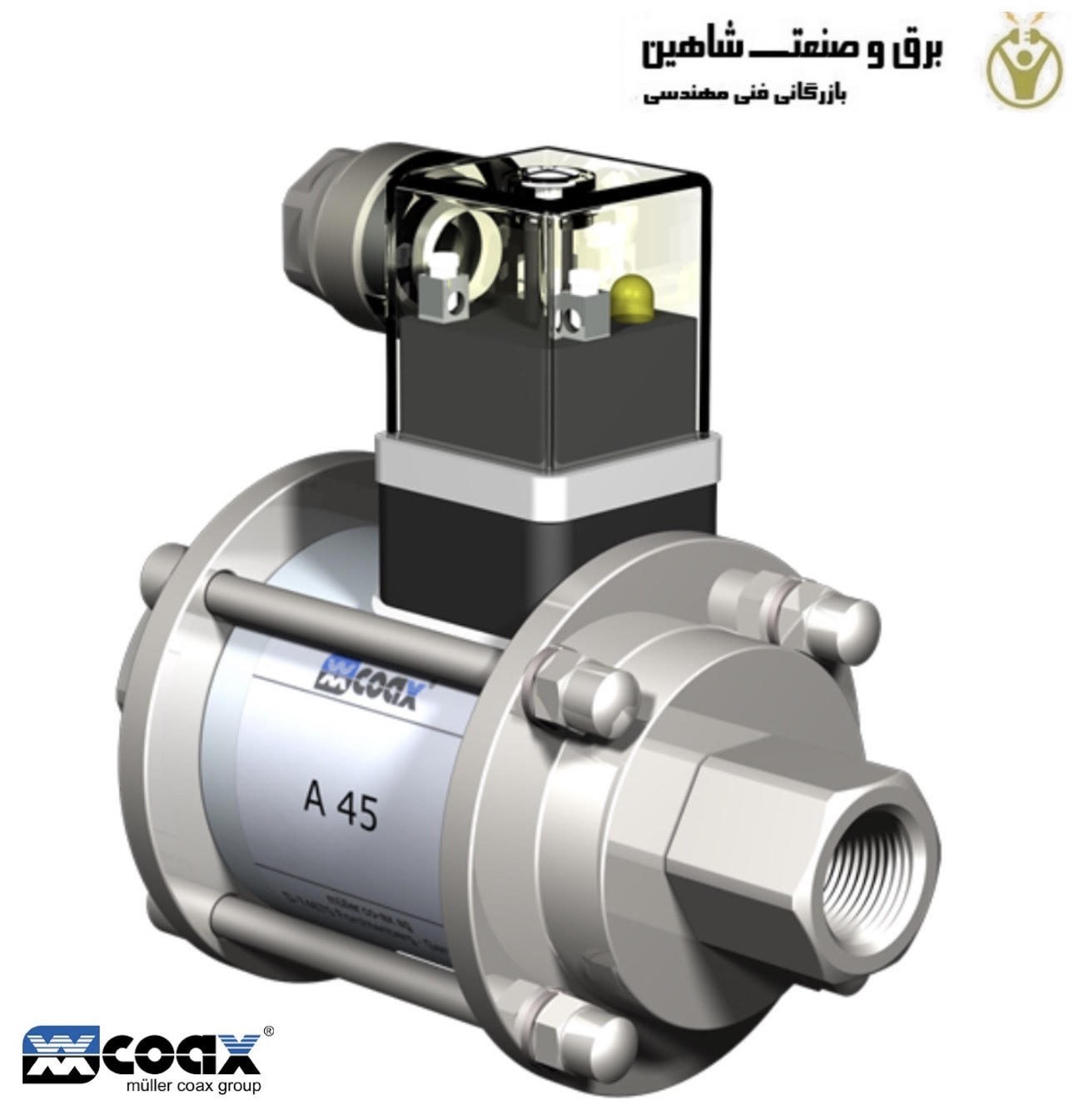

شیر کواکسیال فشار بالا Coax مدل 540200 کد A 45 کواکس یک شیر با دو اتصال و دو موقعیت سوئیچینگ است. محدوده فشار از خلاء تا 400 بار گسترش می یابد. طراحی این شیرها شبیه به شیرهای کواکسیال با کنترل مستقیم و خارجی تا 100 بار است و همچنین مزایای فنی خود را به اشتراک می گذارد، به عنوان مثال. وزن کم و طراحی کوتاه و جمع و جور؛ با این حال، شیرهای فشار بالا پایدارتر هستند. ضخامت دیواره برای محفظه شیر و لوله سر و همچنین انتخاب مهر و موم و پیچ های نگهدارنده به ویژه برای کاربردهای فشار بالا طراحی شده است. طراحی فنی شیرها بر اساس نیازهای رسانه و کاربرد است. این می تواند منجر به انحراف از مشخصات عمومی نشان داده شده در برگه داده با توجه به طراحی، مواد آب بندی و ویژگی ها شود. شیرهای فشار قوی کواکسیال Coax از کاربردی ترین دریچه های پنوماتیک در تجهیزات اتوماسیون صنعتی هستند.
دریچه های پنوماتیک سری VK به ویژه به دلیل نیروی سوئیچینگ بالا، رابطه مثبت فوق العاده ای بین محدوده فشار بالا و سرعت جریان بالا دارند. به لطف طراحی منحصربفرد کواکسیال، اکثر شیرهای سری VK در حال حاضر از فشار هوای کنترلی 3 بار پاسخ می دهند، به طوری که مصرف هوا در هر ضربه گاهی اوقات تنها 1/10 ارزش محصولات رقبای معروف است. با استفاده از شیرهای کواکسی، مصرف هوای گران قیمت کمپرسور به میزان قابل توجهی به حداقل می رسد. این باعث می شود که این شیرها به ویژه از نظر انرژی کارآمد باشند. به دلیل نیروی سوئیچینگ بالا، شیرهای کنترل شده خارجی می توانند به صورت اختیاری به برف پاک کن های خاک مجهز شوند. آنها همچنین برای استفاده با رسانه های ساینده در ناحیه پرفشار مناسب هستند.
مشخصات فنی شیر کواکسیال فشار بالا Coax مدل 540200 کد A 45 کواکس
- عملکرد: NC / NO
- رسانه: گازی- مایع
- جهت جریان: A_B همانطور که مشخص شده است
- چرخه سوئیچینگ: 200 1/min
- زمان سوئیچینگ: باز شدن 20 میلی ثانیه
- بسته شدن: 45 میلی ثانیه
- دمای رسانه:
DC -10 درجه سانتیگراد – +80 درجه سانتیگراد
AC -10 ° C – + 80 ° C - دمای محیط:
DC -10 درجه سانتیگراد – +80 درجه سانتیگراد
AC -10 ° C – + 80 ° C - وزن: 1.2 کیلوگرم
- ولتاژ اسمی:
Un 24 V DC + 5٪ / -10٪
Un 230 V 40-60 هرتز AC +5٪ / -10٪ - فعال سازی:
آهنربای جریان مستقیم DC
آهنربای جریان مستقیم AC با یکسو کننده یکپارچه - درجه عایق: H 180 درجه سانتیگراد
- حفاظت: IP65
- رتبه بندی وظیفه انرژی: ED 100٪
- اتصال: پلاگین accc. DIN EN 175301-803، فرم A، 4 موقعیت x 90 درجه، قطر سیم 6-8 میلی متر
کانکتور M12x1 accc. DESINA / VDMA
