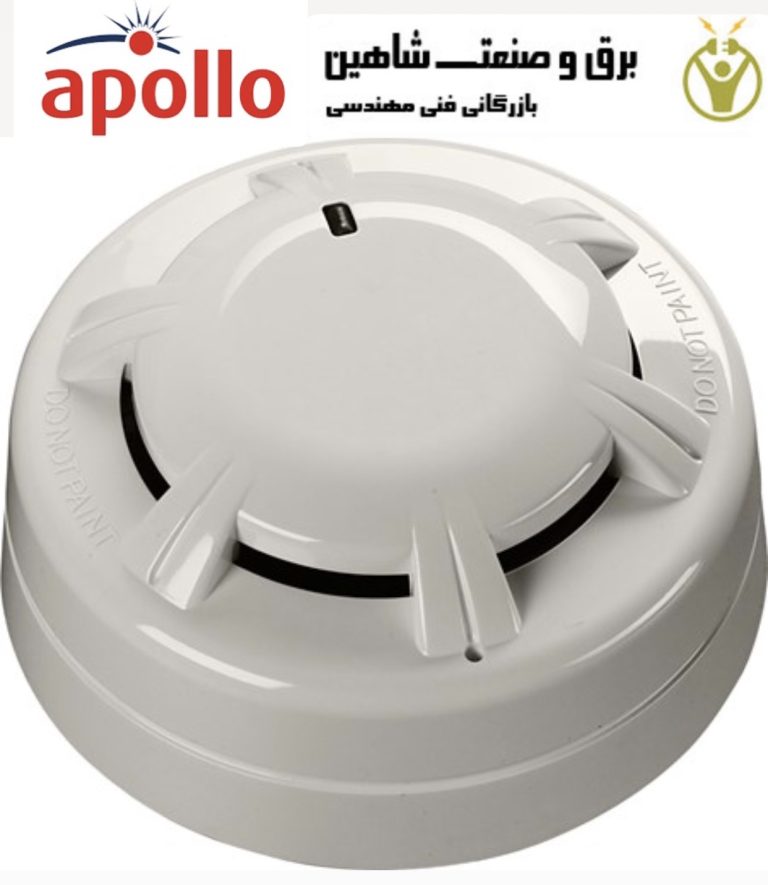

آشکارساز دود یونیزه کننده Apollo XPander مدل 55000-216 آپولو

توضیحات

آشکارساز دود یونیزه کننده Apollo XPander مدل 55000-216 آپولو از یک فویل رادیواکتیو کم فعالیت برای تشخیص آتش سوزی با تابش هوا در محفظه دود و ایجاد جریان جریان استفاده می کند. اگر دود وارد محفظه شود، جریان جریان کاهش می یابد که منجر به هشدار می شود. آشکارساز دود یونیزه سری 65 دارای یک محفظه پلی کربنات سفید خود خاموش شونده با ورودی های دود مقاوم در برابر باد است. سری 65 از فناوری‌های سنجش به‌خوبی اثبات‌شده، از جمله مدار مجتمع مبتنی بر مدار مورد استفاده در آشکارسازهای آدرس‌پذیر آنالوگ XP95 استفاده می‌کند. محدوده سری 65 دارای ولتاژ عملیاتی گسترده 9-33 ولت است و شامل یونیزاسیون، یونیزاسیون یکپارچه و آشکارسازهای دود نوری، چهار درجه آشکارساز حرارتی و طیف وسیعی از پایه ها است. آشکارساز دود یونیزه کننده 55000-216 از کاربردی ترین تجهیزات اتوماسیون صنعتی است که مزایا زیر را به همراه دارد.

• به آتش سوزی سریع و شعله ور به خوبی پاسخ می دهد
• طراحی شده برای کار در محیط های مختلف
• چراغ چشمک زن و گزینه سوئیچ تست با آهنربا

ساختار آشکارساز دود یونیزه کننده Apollo XPander مدل 55000-216 آپولو

صفحات نیکل کنتاکت های برف پاک کن فولادی ضد زنگ آشکارساز را به پایه متصل می کند. در داخل جعبه آشکارساز، یک برد مدار چاپی دارای محفظه یونیزاسیون در یک طرف و الکترونیک پردازش سیگنال در طرف دیگر است. محفظه یونیزاسیون شامل یک محفظه مرجع است که در داخل یک محفظه دود قرار دارد. محفظه دود خارجی دارای دهانه های ورودی است که با توری مقاوم در برابر حشرات تعبیه شده است. نگهدارنده منبع رادیواکتیو و محفظه دود به ترتیب الکترودهای مثبت و منفی را تشکیل می دهند.

یک منبع رادیواکتیو آمریکیوم 231 که در داخل محفظه مرجع نصب شده است، هوای هر دو محفظه را تابش می کند و یون های مثبت و منفی تولید می کند. ولتاژ در سراسر الکترودها یک میدان الکتریکی تولید می کند. یون ها به الکترود با علامت مخالف بار خود جذب می شوند. بسیاری از آنها دوباره ترکیب می شوند اما یک جریان الکتریکی کوچک بین الکترودها جریان می یابد. در محل اتصال بین محفظه مرجع و دود، الکترود حسگر تغییرات جریان محفظه را به تغییرات ولتاژ تبدیل می کند.

هنگامی که ذرات دود وارد اتاقک یونیزاسیون می شوند یون ها به آنها متصل می شوند و در نتیجه جریان عبوری از محفظه ها کاهش می یابد. این اثر در محفظه دود بیشتر از محفظه مرجع است و عدم تعادل باعث مثبت شدن الکترود حسگر می شود. ولتاژ در الکترود حسگر به یک مقایسه کننده تغذیه می شود و در آنجا با ولتاژ مرجع هوای تمیز تنظیم شده در کارخانه مقایسه می شود. اگر ولتاژ نظارت شده از ولتاژ مرجع فراتر رود، مقایسه کننده قفل هشدار را روشن می کند و جریان گرفته شده از منبع تغذیه را از حدود 40μA به حداکثر 75mA افزایش می دهد. این سقوط در امپدانس آشکارساز توسط پانل کنترل به عنوان یک سیگنال هشدار تشخیص داده می شود.

جریان قفل هشدار همچنین LED یکپارچه آشکارساز را روشن می کند. یک نشانگر از راه دور متصل بین ترمینال L1 IN و ترمینال -R دارای ولتاژی برابر با ولتاژ تغذیه کمتر از 1 ولت در سراسر آن خواهد بود و بنابراین روشن می شود. برای اطمینان از عملکرد صحیح آشکارساز، تابلوی کنترل باید طوری تنظیم شود که حداکثر 33 ولت DC و حداقل 9 ولت DC در عملکرد عادی تامین شود. اگر جریان تغذیه حداقل 10 میلی آمپر در این ولتاژ وجود داشته باشد، ممکن است در شرایط هشدار به 6 ولت DC کاهش یابد. برای اطمینان از روشنایی موثر LED یکپارچه و هر نشانگر از راه دور، منبع تغذیه آشکارساز باید بیش از 12 ولت باشد. برای بازگرداندن آشکارساز به حالت سکون، لازم است هر دود را خارج کرده و جریان الکتریکی آشکارساز را برای حداقل یک ثانیه قطع کنید.
