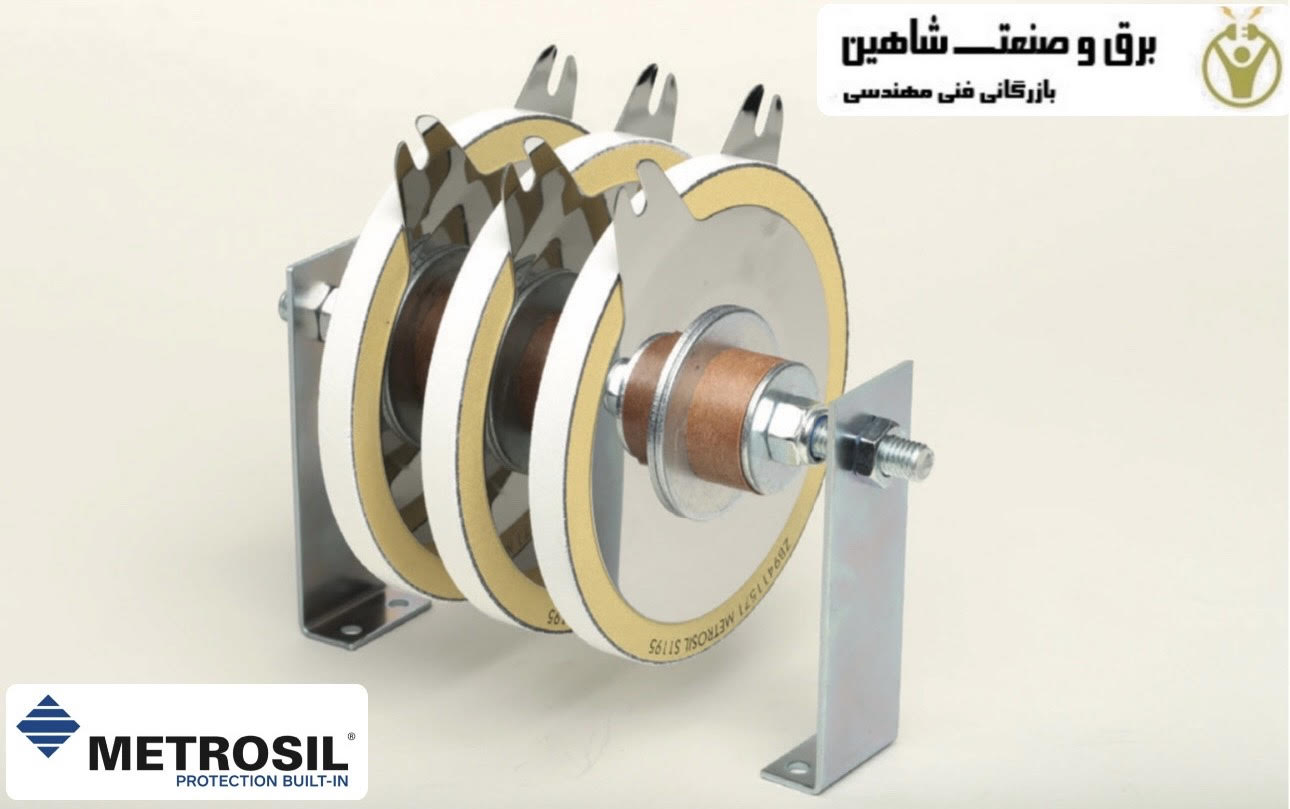

واریستور برای رله های امپدانس بالا metrosil مدل 600-A/S1/6315 متروسیل یک وسیله حفاظتی محدود کننده ولتاژ است. با استفاده از ویژگی های غیر خطی یک وریستور، زمانی که اضافه ولتاژ در یک وریستور غیر خطی رخ می دهد، وریستور می تواند ولتاژ را به یک مقدار نسبتاً ثابت ببندد، بنابراین از مدار پشتی پایان محافظت می کند. هنگامی که ولتاژ در سراسر وریستور کمتر از ولتاژ آستانه است، جریانی که از آن عبور می کند بسیار کم است و معادل مقاومتی با مقاومت بی نهایت است. این بدان معناست که وقتی ولتاژ اعمال شده به آن کمتر از حد آستانه باشد، معادل یک کلید باز است. هنگامی که ولتاژ اعمال شده به وریستور بالاتر از ولتاژ آستانه خود باشد، جریانی که از آن عبور می کند افزایش می یابد و معادل مقاومتی با مقاومت بی نهایت کوچک است. این بدان معنی است که وقتی ولتاژ اعمال شده به آن بالاتر از مقدار آستانه خود باشد، معادل یک کلید بسته است. واریستور برای رله های امپدانس بالا 600-A/S1/6315 یک جزء پرکاربرد در تجهیزات اتوماسیون صنعتی است.
رله جریان ورودی و خروجی از تجهیزات را کنترل می کند و در صورت عدم تطابق، جریان ثانویه از رله عبور می کند و باعث قطع شدن آن می شود. جریان ثانویه می تواند منجر به ولتاژهای بالا در داخل رله شود، بنابراین برای جلوگیری از آسیب به رله یا ترانسفورماتور جریان، باید از رله Metrosil برای بستن ایمن ولتاژ استفاده شود.
کاربرد واریستور برای رله های امپدانس بالا metrosil مدل 600-A/S1/6315 متروسیل
واریستورها برای محافظت از مدار در برابر نوسانات ولتاژ بالا استفاده می شوند. هنگامی که یک نوسان ولتاژ بالا به مدار اعمال می شود، نتیجه معمولاً برای مدار فاجعه بار است. ممکن است یک خازن در سراسر خطوط سیگنال نصب شود. با این حال، این خازن نمی تواند نوسانات ولتاژ را سرکوب کند. بنابراین، هنگامی که حفاظت مدار در برابر نوسانات ولتاژ مورد نیاز است، از یک وریستور به عنوان یک وسیله حفاظت ولتاژ استفاده می شود. هنگامی که یک افزایش ولتاژ بیش از یک ولتاژ مشخص (ولتاژ واریستور) اعمال می شود، وریستور برای محافظت از مدار ولتاژ را سرکوب می کند.
هنگامی که افزایش ولتاژ از ولتاژ وریستور تجاوز نمی کند، وریستور به عنوان یک خازن عمل می کند. با این حال، زمانی که ولتاژ موج از ولتاژ وریستور بیشتر شود، امپدانس در پایانه های وریستور به شدت کاهش می یابد. از آنجایی که ولتاژ ورودی به مدار به مقاومت داخلی وریستور و امپدانس خط بستگی دارد، کاهش امپدانس در سرتاسر پایانه های وریستور امکان سرکوب ولتاژ موج را فراهم می کند.
ویژگی های متروسیل:
- وریستور حفاظت استاندارد صنعتی برای OEM های اصلی
- مواد تخصصی برای اطمینان از طول عمر برتر
- طراحی وریستور با انرژی بالا
- از پیش مونتاژ شده، نصب ساده
