توضیحات

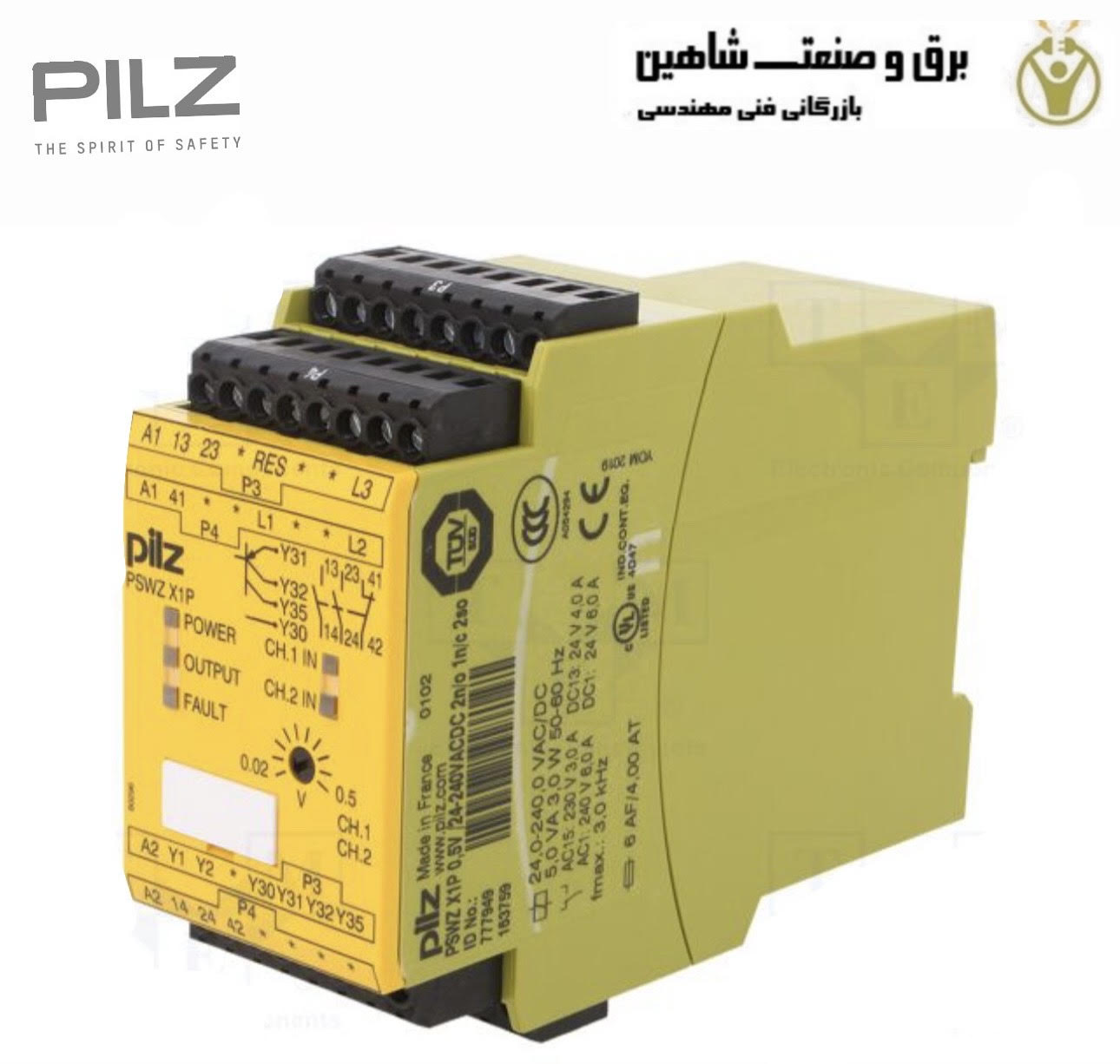

رله ایمنی مانیتورینگ سرعت Pilz مدل 777949 پیلز از دو کانال اندازه گیری مجزا برای اندازه گیری ولتاژ احیا شده القا شده از موتور در طول دوره کارکرد استفاده می کند. اگر ولتاژ کمتر از مقدار پاسخ تنظیم شده (آستانه توقف)، PSWZ X1P نیروگاه نظارت شده را فعال می کند. PSWZ X1P برای نظارت بر ایمن در حالت سکون به کار می رود. این دستگاه از دو کانال اندازه گیری مجزا برای اندازه گیری ولتاژ احیا شده القا شده از موتور در طول دوره خرابی استفاده می کند. اگر ولتاژ کمتر از مقدار پاسخ تنظیم شده (آستانه توقف)، PSWZ X1P نیروگاه نظارت شده را فعال می کند. هنگامی که با مبدل های فرکانس استفاده می شود، PSWZ X1P نمی تواند تا زمانی که مهار کنترل کننده خاموش نشود، سکون را تشخیص دهد.
پس از روشن شدن ولتاژ تغذیه UB، دستگاه تست خود را انجام می دهد. واحد موقعیتی را شبیه سازی می کند که در آن مقدار آزادسازی بیش از حد است و مدار اندازه گیری دارای مدار باز است. عملکرد صحیح رله خروجی و حلقه بازخورد نیز تست شده است. آزمون تقریبا طول می کشد. 1.5 ثانیه زمانی که حلقه بازخورد بسته باشد و مدارهای اندازه گیری قطع نشده باشد، دستگاه آماده کار است.
رله های ایمنی PNOZ X از طریق قابلیت اطمینان و استحکام آنها ثابت شده است. آنها را در یک منطقه وسیع در متنوع ترین کاربردهای ایمنی استفاده می کنید. برای هر عملکرد ایمنی می توان از یک PNOZ X استفاده کرد. ویژگی های فنی بر اساس تماس های الکترومکانیکی بدون ولتاژ در فناوری 2 رله است. اندازه ها از 22.5 تا 90 میلی متر، تعداد تماس ها از دو تا هشت متغیر است. رله ایمنی مانیتورینگ سرعت Pilz 777949 یکی از رله های کلیدی در حفظ ایمنی در تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا رله ایمنی مانیتورینگ سرعت Pilz مدل 777949 پیلز
- طیف گسترده ای از انواع محصولات برای همه عملکردهای ایمنی
- نسبت قیمت/عملکرد عالی
- راه اندازی سریع به لطف پایانه های دوشاخه با گیره قفس یا اتصال پیچ
- حداکثر ایمنی با فضای کم مورد نیاز
- برنامه انعطاف پذیر به دلیل منبع تغذیه جهانی
- رده 4، EN954-1
- مانیتورها با EMF مقابله می کنند – نیازی به سنسور خارجی نیست
- ورودی های اندازه گیری برای موتورهای 1 و 3 فاز
- منبع تغذیه جهانی 24-240 ولت AC/DC
- عملکرد ورودی تک یا دو کاناله
- نمایشگر وضعیت LED
- پایانه های پیچ
- تایید: BG، UL، CSA
- استانداردها: EN954-1، IEC / EN60204-1
مشخصات فنی
- ولتاژ تغذیه: 24 → 240 ولت ac/dc
- تعداد کانال: 1، 2
- مخاطبین ایمنی: 2
- عملکرد: نظارت بر سرعت / سکون
- سوئیچ کمکی: 1
- منطقه: PNOZ X
- طبقه بندی ایمنی ISO 13849-1: 3
- PL ISO 13849-1: e
- SIL IEC 61508: 3
- نوع اتصال: بست پیچ
- عرض: 45 میلیمتر
- عمق: 121 میلی متر
- سری: PSWZ X1P
- درجه: E
- طول: 94 میلی متر
