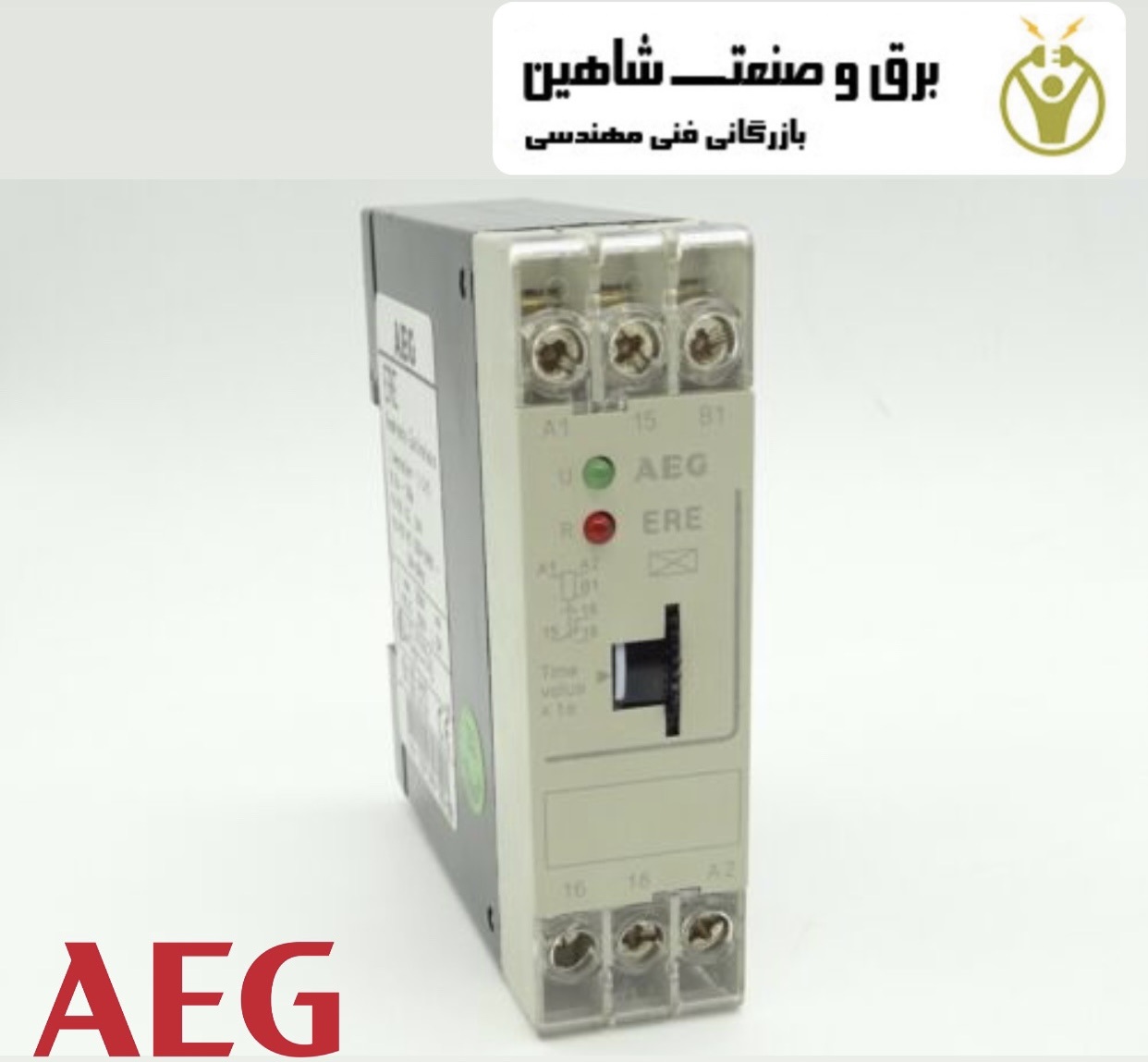

رله تاخیر زمانی AEG مدل 910-346-702-00 آ ا گه

توضیحات

رله تاخیر زمانی AEG مدل 910-346-702-00 آ ا گه جریان برق را کنترل می‌کند و می‌تواند برای کنترل توان انواع مختلف بارهای الکتریکی مورد استفاده قرار گیرد. این رله ها با ترکیب قابلیت رله خروجی الکترومکانیکی با مدار کنترل، از پیش مهندسی شده اند تا حداکثر یازده عملکرد تاخیر زمانی را انجام دهند. در اینجا نحوه کار آنها و انواع عملکردهایی که می توانند انجام دهند آورده شده است.

تمام رله های تاخیر زمانی یازده عملکرد خاص را انجام می دهند. اینها در بین برندها استاندارد شده اند. عملکرد مورد نظر از طریق چرخاندن یک دکمه یا از طریق یک رابط دیگر انتخاب می شود. در زمان از پیش تعیین شده، یک سیگنال از مدار کنترل به رله وارد می شود و عملکرد رله را شروع می کند. سپس برق ورودی برق رله به خروجی تبدیل می شود.

رله تاخیر زمانی AEG مدل 910-346-702-00 آ ا گه چه عملکردهای خاصی را انجام می دهد؟

شرح توابع عملیات تاخیر زمانی

1.  در تاخیر:
   هنگامی که برق به سیم پیچ اعمال می شود، دوره زمان بندی ON DELAY شروع می شود و کنتاکت ها در این زمان منتقل نمی شوند. در پایان بازه زمانی تأخیر روشن، کنتاکت ها با اتصال (معمولاً مخاطبین باز) یا قطع (مخاطبین معمولاً بسته) بار را منتقل می کنند. کنتاکت ها در حالت انتقالی باقی می مانند تا زمانی که برق از سیم پیچ خارج شود. سپس به حالت اولیه خود باز می گردند و واحد برای چرخه جدید آماده می شود.
2. OFF تاخیر I:
   برق همیشه به سیم پیچ اعمال می شود. پس از بسته شدن سوئیچ استارت (یک کنتاکت خارجی “خشک”)، کنتاکت ها با اتصال (معمولاً کنتاکت های باز) یا قطع (کنتاکت های معمولاً بسته) بار را منتقل می کنند. هنگامی که کلید شروع باز می شود، دوره زمان بندی OFF DELAY شروع می شود و مخاطبین در موقعیت انتقال داده می مانند تا زمانی که دوره زمان بندی OFF DELAY به پایان برسد. سپس به موقعیت اصلی خود باز می گردند و دستگاه برای چرخه جدید آماده می شود.
3.  OFF DELAY II:
   برق همیشه به سیم پیچ اعمال می شود. پس از ساخت و رها کردن سوئیچ استارت (یک کنتاکت خارجی “خشک”)، دوره زمان بندی OFF DELAY آغاز می شود و کنتاکت ها انتقال می یابند، یا بار را وصل می کنند (معمولاً کنتاکت ها باز هستند) یا قطع می کنند (کنتاکت های معمولاً بسته). هنگامی که دوره زمانی به پایان می رسد، کنتاکت ها به موقعیت اولیه خود باز می گردند و دستگاه برای چرخه جدید آماده می شود.
4.  تأخیر در فاصله زمانی:
   هنگامی که برق به سیم پیچ اعمال می شود (سوئیچ استارت باید در تایمرهای چند منظوره پرش شود)، دوره زمان بندی INTERVAL شروع می شود و کنتاکت ها انتقال می یابند، یا بار را وصل می کنند (کنتاکت های معمولاً باز) یا قطع می کنند (کنتاکت های معمولاً بسته). هنگامی که دوره زمانی INTERVAL به پایان می رسد، مخاطبین به موقعیت اصلی خود باز می گردند. هنگامی که برق از سیم پیچ قطع شود، دستگاه ریست می شود و دستگاه را برای چرخه جدید آماده می کند.
5.  شلیک چرخه 1 (زمان مساوی خاموش/روشن):
   هنگامی که برق به تایمر اعمال می شود، زمان بندی شروع می شود. رله خروجی برای زمان تنظیم شده خاموش و سپس برای زمان تنظیم شده فقط برای 1 سیکل روشن است. زمانی که برق قطع شود یا ورودی تنظیم مجدد اعمال شود، تایمر بازنشانی می شود.
6. چرخه تکرار (برابر دوره های زمانی تاخیر روشن و خاموش):
   هنگامی که برق به سیم پیچ اعمال می شود، دوره زمانی OFF آغاز می شود. مخاطبین منتقل نمی شوند در پایان دوره زمانی خاموش، دوره زمانی ON شروع می شود. کنتاکت ها بار را وصل می کنند (معمولاً باز) یا قطع می کنند (مخاطبین معمولاً بسته). در پایان دوره ON، کنتاکت ها منتقل می شوند و چرخه تا زمانی که برق از سیم پیچ قطع شود ادامه می یابد.
7. چرخه تکرار (مستقل در بازه های زمانی تاخیر روشن و خاموش):
   هنگامی که برق به سیم پیچ اعمال می شود، دوره ON با انتقال تماس آغاز می شود (کنتاکت های معمولی باز بسته می شوند، کنتاکت های معمولا بسته باز می شوند). در پایان دوره OFF، مخاطبین آزاد می شوند و دوره ON شروع می شود. این چرخه تا زمانی که برق از سیم پیچ قطع شود ادامه می یابد.
8.  فاصله سیگنال/تأخیر خاموش:
   برق همیشه به سیم پیچ اعمال می شود. پس از بسته شدن کلید شروع (یک تماس خارجی “خشک”)، چرخه INTERVAL شروع می شود. کنتاکت ها، بار را وصل می کنند (معمولاً باز) یا قطع می کنند (مخاطبین معمولاً بسته). در پایان چرخه INTERVAL، چرخه OFF DELAY شروع می شود و مخاطبین تا پایان چرخه OFF DELAY منتقل می شوند. سپس مخاطبین به موقعیت اصلی خود باز می گردند و دستگاه برای چرخه جدید آماده است.
9.  سیگنال در تاخیر/تاخیر خاموش:
   برق همیشه به سیم پیچ اعمال می شود. پس از بسته شدن کلید استارت (یک تماس خارجی “خشک”)، چرخه ON DELAY شروع می شود. مخاطبین منتقل نمی شوند در پایان چرخه ON DELAY، کنتاکت‌ها انتقال می‌یابند، یا با اتصال (معمولاً مخاطبین باز) یا قطع (کنتاکت‌های معمولاً بسته) بار. با رها کردن سوئیچ استارت، چرخه OFF DELAY شروع می شود. مخاطبین منتقل می شوند. در پایان چرخه OFF DELAY، کنتاکت ها به موقعیت اولیه خود باز می گردند و دستگاه برای چرخه جدید آماده می شود.
10.  تأخیر در قطع برق:
    هنگامی که برق به سیم پیچ اعمال می شود، کنتاکت ها انتقال می یابند، یا بار را وصل می کنند (کنتاکت های معمولاً باز) یا قطع می کنند (کنتاکت های معمولاً بسته). هنگامی که برق از سیم پیچ قطع می شود، دوره زمان بندی OFF DELAY شروع می شود. مخاطبین منتقل می شوند. در پایان چرخه OFF DELAY، کنتاکت ها به موقعیت اولیه خود باز می گردند و دستگاه برای چرخه جدید آماده می شود.
11.  داگ نگهبان (تک شات RETRIGGERABLE):
    با اعمال ولتاژ ورودی، رله تاخیر زمانی آماده پذیرش سیگنال های ماشه است. با اعمال سیگنال ماشه، رله روشن می شود و زمان از پیش تعیین شده شروع می شود. در پایان زمان از پیش تعیین شده، رله خاموش می شود مگر اینکه سیگنال ماشه قبل از تایم اوت بسته و باز شود (قبل از سپری شدن زمان از پیش تعیین شده). چرخه مداوم سیگنال ماشه با سرعتی بیشتر از زمان از پیش تعیین شده باعث می شود رله همچنان فعال بماند.
