توضیحات

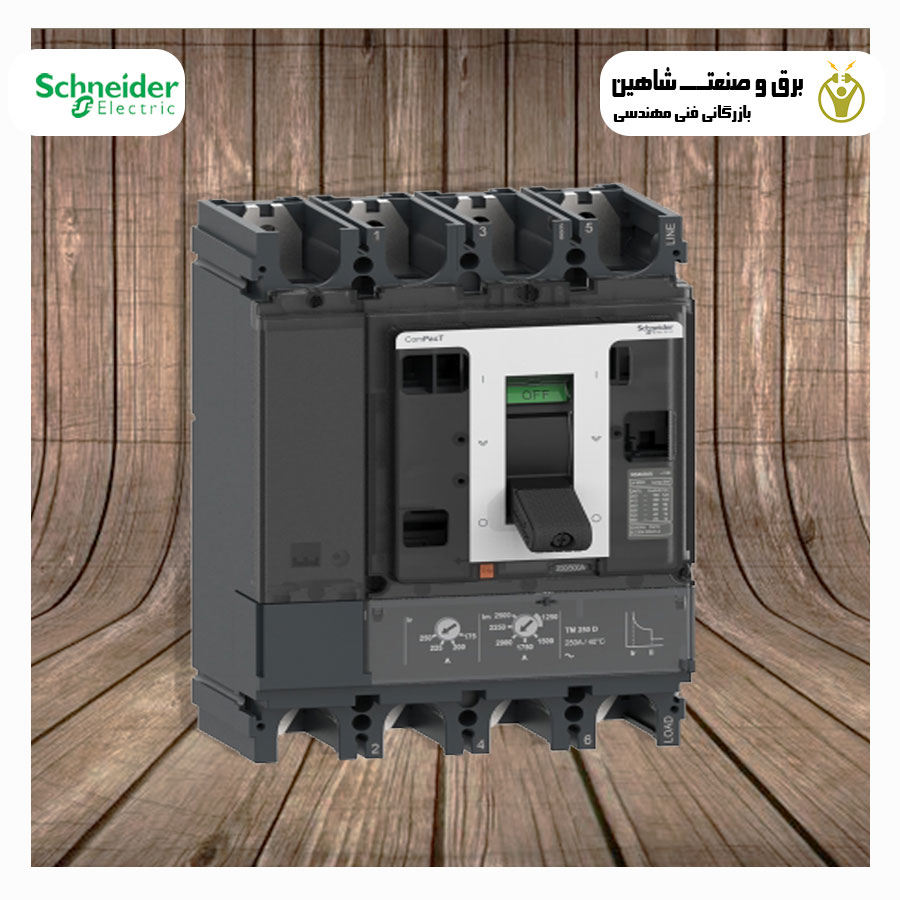

کلید کامپکت 4پل 320آمپر schneider مدل C40F4TM320D1 اشنایدر یک کلید الکتریکی است که برای محافظت از یک مدار الکتریکی در برابر آسیب های ناشی از جریان اضافی / اضافه بار یا اتصال کوتاه طراحی شده است. عملکرد اصلی آن قطع جریان جریان پس از تشخیص خطا توسط رله های محافظ است. ComPacT NSX 320F DC PV یک قطع کننده مدار 4 قطبی است که برای بهینه سازی فضا و ظرفیت شکست طراحی شده است. این یک انتخاب بهینه برای کاربردهای فتوولتائیک است. ظرفیت شکست (Icu) 36kA در 1000VDC با سری 4 قطب است. جریان نامی 320A و ولتاژ عملیاتی 1000VDC است. ابعاد 255mm x 285mm x 110mm است. مطابق با استاندارد بین المللی EN/IEC 60947 است.
کلید مدار یک وسیله ضروری در دنیای مدرن و یکی از مهم ترین مکانیسم های ایمنی در خانه شما است. هر زمان که سیم کشی برق در ساختمان دارای جریان بیش از حدی باشد، این ماشین های ساده برق را قطع می کنند تا زمانی که کسی بتواند مشکل را برطرف کند. بدون قطع کننده مدار (یا جایگزین، فیوز)، برق خانگی غیرعملی خواهد بود، زیرا احتمال آتش سوزی و سایر مشکلات ناشی از مشکلات ساده سیم کشی و خرابی تجهیزات وجود دارد. کلید کامپکت C40F4TM320D1 از تجهیزات اتوماسیون صنعتی است.
کلید کامپکت 4پل 320آمپر schneider مدل C40F4TM320D1 اشنایدر چگونه کار می کند؟
ساده ترین وسیله حفاظت مدار فیوز است. فیوز فقط یک سیم نازک است که در یک محفظه محصور شده و به مدار متصل می شود. هنگامی که یک مدار بسته است، تمام شارژ از طریق سیم فیوز جریان می یابد – فیوز جریانی مشابه هر نقطه دیگر در مدار را تجربه می کند. فیوز طوری طراحی شده است که وقتی بالاتر از حد معینی گرم می شود متلاشی می شود – اگر جریان بیش از حد بالا برود، سیم را می سوزاند. از بین بردن فیوز مدار را قبل از اینکه جریان اضافی به سیم کشی ساختمان آسیب برساند باز می کند.
مشکل فیوزها این است که فقط یک بار کار می کنند. هر بار که فیوز را فوت می کنید، باید آن را با یک فیوز جدید تعویض کنید. قطع کننده مدار همان کار فیوز را انجام می دهد – به محض اینکه جریان به سطوح ناامن رسید مدار را باز می کند – اما می توانید بارها و بارها از آن استفاده کنید. کلید اصلی مدار شامل یک کلید ساده است که به یک نوار دو فلزی یا یک آهنربای الکتریکی متصل است. سیم داغ در مدار به دو سر کلید متصل می شود. هنگامی که سوئیچ به حالت روشن چرخانده می شود، الکتریسیته می تواند از ترمینال پایین، از طریق آهنربای الکتریکی، تا کنتاکت متحرک، از سراسر به کنتاکت ثابت و به ترمینال بالایی خارج شود.
الکتریسیته مغناطیس الکترومغناطیس را مغناطیسی می کند. افزایش جریان، نیروی مغناطیسی آهنربای الکتریکی را افزایش می دهد و کاهش جریان، مغناطیس را کاهش می دهد. هنگامی که جریان به سطوح ناامن میپرد، آهنربای الکتریکی به اندازهای قوی است که یک اهرم فلزی متصل به کلید سوئیچ را پایین بکشد. کل اتصال جابجا می شود و کنتاکت متحرک را از کنتاکت ثابت دور می کند تا مدار قطع شود.
طراحی نوار دو فلزی بر اساس همان اصل عمل می کند، با این تفاوت که به جای انرژی دادن به آهنربای الکتریکی، جریان بالا یک نوار نازک را خم می کند تا پیوند را به حرکت درآورد. برخی از کلیدهای مدار برای پرتاب سوئیچ از یک بار انفجاری استفاده می کنند. هنگامی که جریان از سطح معینی بالاتر می رود، مواد منفجره را مشتعل می کند که پیستون را برای باز کردن سوئیچ به حرکت در می آورد.
