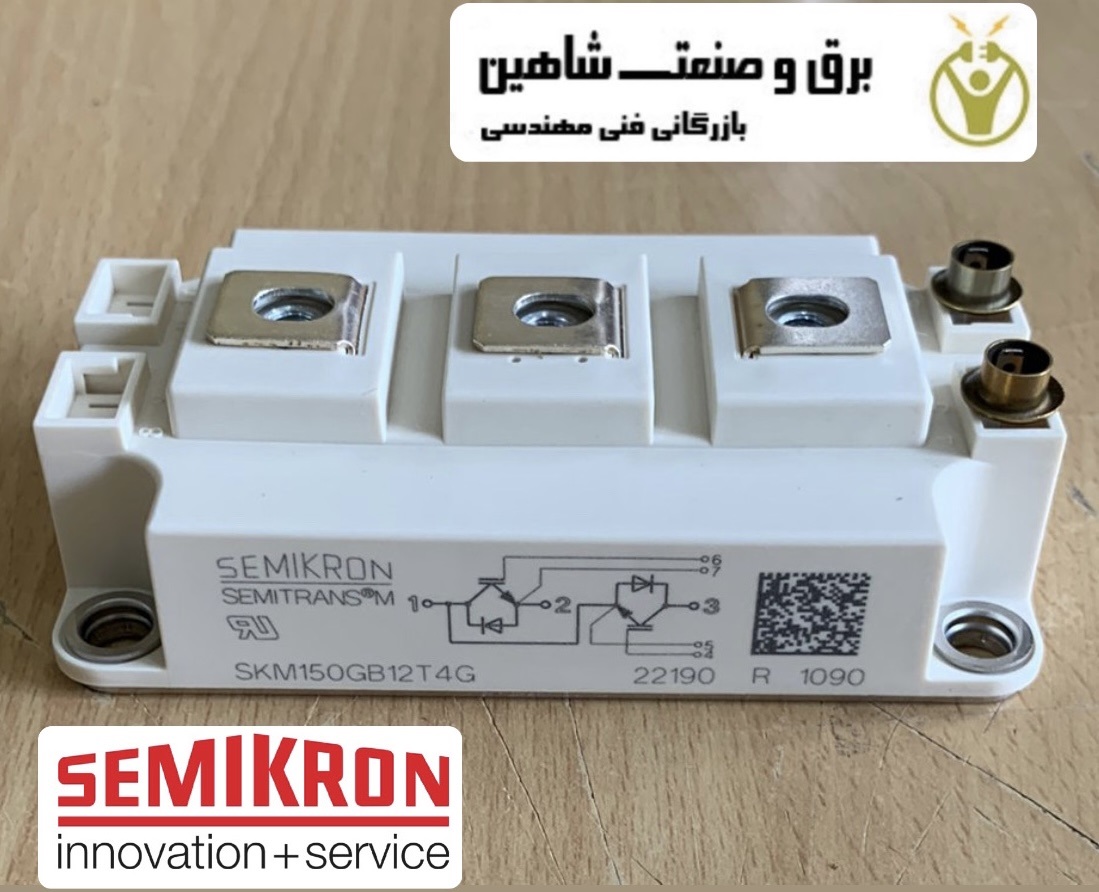

IGBT (آی جی بی تی) ماژول semikron مدل SKM150GB12T4G سمیکرون

توضیحات

IGBT (آی جی بی تی) ماژول semikron مدل SKM150GB12T4G سمیکرون یک ماژول IGBT سریع SEMITRANS® 3 برای استفاده با درایوهای اینورتر AC و جوشکارهای الکترونیکی در fsw تا 20 کیلوهرتز است. دارای صفحه پایه مسی عایق شده با استفاده از فناوری DBC (مس پیوند مستقیم) و افزایش قابلیت چرخه قدرت. ماژول IGBT (ترانزیستور دوقطبی گیت عایق) برای استفاده از اینورتر در بسیاری از انواع تجهیزات صنعتی کاربرد دارد و از سال 1990 به سمت جریان های بالا و ولتاژ بالا حرکت کرد. ساختار تراشه همچنین از یک ساختار مسطح مسطح به ساختار دروازه ترانشه تکامل یافته است و CSTBT™ (IGBT منحصر به فرد میتسوبیشی الکتریک که از اثر تجمعی حامل استفاده می کند) تلفات کم و اندازه کوچکتر را برای تجهیزات صنعتی فعال کرده است. IGBT ماژول مدل SKM150GB12T4G از تجهیزات اتوماسیون صنعتی است.

IGBT ماژول semikron مدل SKM150GB12T4G یک دستگاه نیمه هادی سه ترمینالی است که به عنوان عنصر سوئیچینگ در مبدل های قدرت و درایوهای سرعت متغیر برای توقف یا اجازه دادن به جریان برق استفاده می شود. ترانزیستورهای IGBT توسط ساختار دروازه نیمه هادی اکسید فلزی کنترل می شوند. ماژول های IGBT به طور گسترده برای سوئیچینگ برق در کاربردهایی مانند اینورترها، جوشکاری، موتورها، تهویه کننده های برق، قطارها و منابع تغذیه بدون وقفه استفاده می شوند.

یک ماژول پرسرعت IGBT محصولی مناسب برای کاربردهایی با فرکانس سوئیچینگ بین 20k تا 50 کیلوهرتز مانند منابع تغذیه تجهیزات پزشکی، ماشین های جوشکاری و گرمایش القایی است. آنها شامل یک ماژول چاپر تقویت کننده و یک ماژول نیم پل هستند. ماژول های ترانزیستور IGBT دارای پیکربندی های مختلفی مانند دو، سه سطح، تقویت کننده، امیتر مشترک، تک سوئیچ، شش پک، چاپر، PIM، یکسو کننده ورودی سه فاز PIM، دوازده پک، چهار پک و دیود هستند.

مشخصات IGBT (آی جی بی تی) ماژول semikron مدل SKM150GB12T4G سمیکرون

ماژول های IGBT در کشش و در مراحل DC-AC اینورترهای خورشیدی، سیستم های ذخیره انرژی، منابع تغذیه بدون وقفه و درایوهای موتور استفاده می شوند.

• نوع ماژول: IGBT
• ساختار نیمه هادی: ترانزیستور / ترانزیستور
• توپولوژی: نیم پل IGBT
• حداکثر ولتاژ خارج از حالت: 1.2 کیلو ولت
• جریان کلکتور: 172A
• مورد: SEMITRANS3
• نسخه: D56
• کاربرد: تغییر فرکانس، اینورتر
• نصب برق: اتصالات FASTON، پیچ
• ولتاژ گیت-امیتر: ± 20 ولت
• جریان کلکتور پالسی: 450A
• نصب مکانیکی: پیچ
• سوئیچ نیم پل
• IGBT4 = نسل چهارم IGBT سریع ترنچ (Infineon)
• CAL4 = دیود CAL نسل چهارم سوئیچینگ نرم
• مقاومت دروازه یکپارچه
• شناسایی UL، شماره فایل E63532
