توضیحات

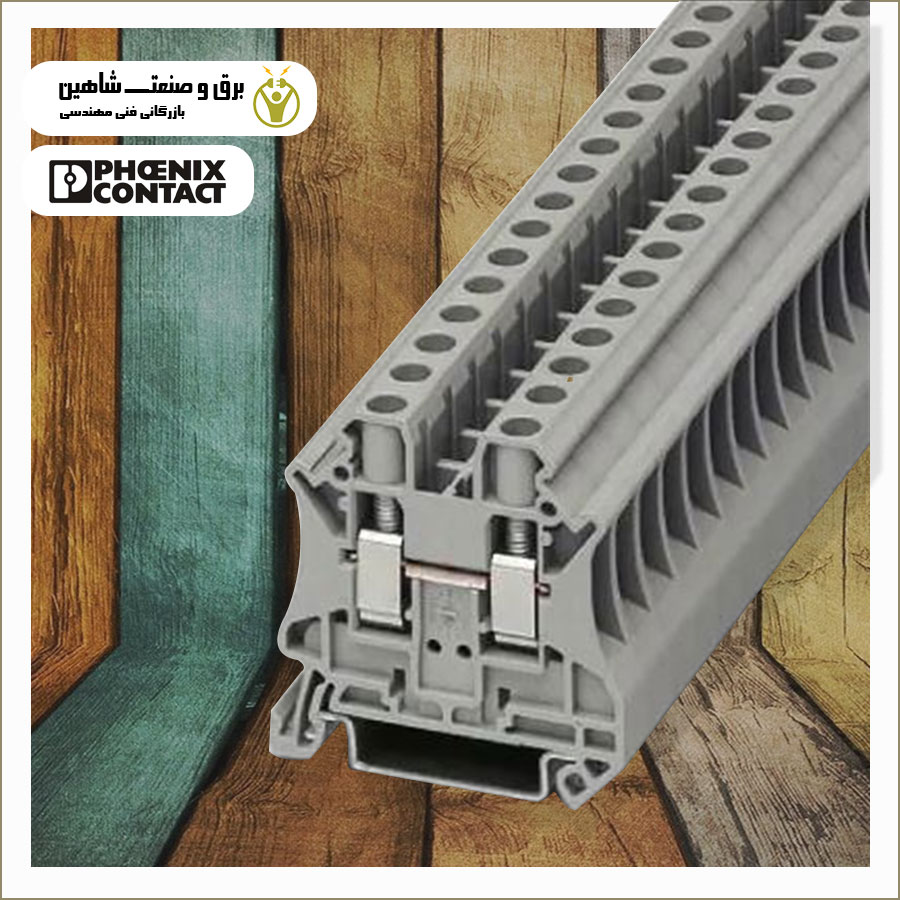

بلوک ترمینال Phoenix مدل 3044131 فونیکس، یک بلوک مدولار با یک قاب عایق است که دو یا چند سیم را به هم متصل می کند. این بلوک از یک نوار رسانا و یک جزء بستن ساخته شده است. در بدنه عایق بلوک ترمینال، یک عنصر حامل جریان (نوار فلزی یا میله ترمینال) قرار دارد. همچنین پایه ای برای چسباندن عنصر فراهم شده است. بدنه دارای ترتیب نصب است به طوری که بلوک را می توان به راحتی روی PCB یا ریل نصب کرده و یا از آن جدا نمود. در اکثر بلوک های ترمینال معمولاً یک مدولار تعبیه شده و بر روی ریل DIN نصب می گردند. این امکان را برای ما فراهم می کند که تعداد پایانه ها را مطابق با الزامات افزایش دهیم. بلوک های ترمینال ایمنی اتصالات را افزایش می دهند و سیم ها را به خوبی مدیریت می کنند. بلوک های ترمینال Phoenix از کاربردی ترین اجزاء در تجهیزات اتوماسیون صنعتی هستند.
مشخصات فنی بلوک ترمینال Phoenix مدل 3044131 فونیکس
- نوع محصول: بلوک ترمینال ورودی
- خانواده محصول: UT
- حوزه کاربرد:
صنعت راه آهن
ماشین سازی
مهندسی کارخانه
صنعت فرآیند - تعداد اتصالات: 2
- تعداد ردیف: 1
- پتانسیل ها: 1
- رده اضافه ولتاژ: III
- درجه آلودگی: 3
- ولتاژ نامی سرج: 8 کیلو ولت
- حداکثر اتلاف توان برای شرایط اسمی: 1.31 وات
- تعداد اتصالات در هر سطح: 2
- سطح مقطع اسمی: 6 میلی متر مربع
- سطح مقطع AWG: 8
- رزوه پیچ: M4
- طول نوار: 10 میلی متر
- گیج استوانه ای داخلی: A5
- اتصال در acc. با استاندارد: IEC 60947-7-1
- سطح مقطع هادی صلب: 0.2 میلی متر مربع … 10 میلی متر مربع
- مقطع AWG: 24 … 8 (تبدیل شده مطابق با IEC)
- سطح مقطع هادی انعطاف پذیر: 0.2 میلی متر مربع … 10 میلی متر مربع
- سطح مقطع هادی، انعطاف پذیر [AWG]: 24 … 8 (تبدیل شده مطابق با IEC)
- سطح مقطع هادی انعطاف پذیر (فرول بدون آستین پلاستیکی): 0.25 میلی متر مربع … 6 میلی متر مربع
- سطح مقطع هادی انعطاف پذیر (فرول با آستین پلاستیکی): 0.25 میلی متر مربع … 6 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، جامد: 0.2 میلی متر مربع … 2.5 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، انعطاف پذیر: 0.2 میلی متر مربع … 2.5 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، انعطاف پذیر، با فرول بدون آستین پلاستیکی: 0.25 میلی متر مربع … 1.5 میلی متر مربع
- 2 هادی با سطح مقطع یکسان، انعطاف پذیر، با فرول TWIN با آستین پلاستیکی: 0.5 میلی متر مربع … 4 میلی متر مربع
- جریان اسمی: 41 A
- حداکثر جریان بار: 57 A (با سطح مقطع هادی 10 میلی متر مربع)
- ولتاژ اسمی: 1000 ولت
- سطح مقطع اسمی: 6 میلی متر مربع
- محدوده دمای کارکرد: -60 درجه سانتی گراد … 110 درجه سانتی گراد
- داده پل: 39 A / 6 mm²
- افزایش دمای سابق: 40 K (44.9 A / 6 mm²)
- ولتاژ نامی: 690 ولت
- برای پل زدن با پل: 690 ولت
– در پل زدن بین بلوک های ترمینال غیر مجاور: 275 ولت
– در پل زدن بین بلوک های ترمینال غیر مجاور از طریق بلوک ترمینال PE: 176 ولت
– در پل زدن به طول با روکش: 220 ولت
– در پل زدن به طول با صفحه پارتیشن: 275 ولت - ولتاژ نامی عایق: 630 ولت
- محدوده گشتاور: 1.5 نیوتن متر … 1.8 نیوتن متر
- سطح مقطع اسمی: 6 میلی متر مربع
- سطح مقطع AWG: 10
- ظرفیت اتصال صلب: 0.2 میلی متر مربع … 10 میلی متر مربع
- ظرفیت اتصال AWG: 24 … 8
- ظرفیت اتصال انعطاف پذیر: 0.2 میلی متر مربع … 6 میلی متر مربع
- ظرفیت اتصال AWG: 24 … 10
- 2 هادی با سطح مقطع یکسان، جامد: 0.2 میلی متر مربع … 2.5 میلی متر مربع
- 2 هادی با سطح مقطع AWG سفت و سخت :24 … 14
- 2 هادی با سطح مقطع یکسان، رشته ای: 0.2 میلی متر مربع … 2.5 میلی متر مربع
- 2 هادی با سطح مقطع یکسان AWG انعطاف پذیر: 24 … 14
