توضیحات

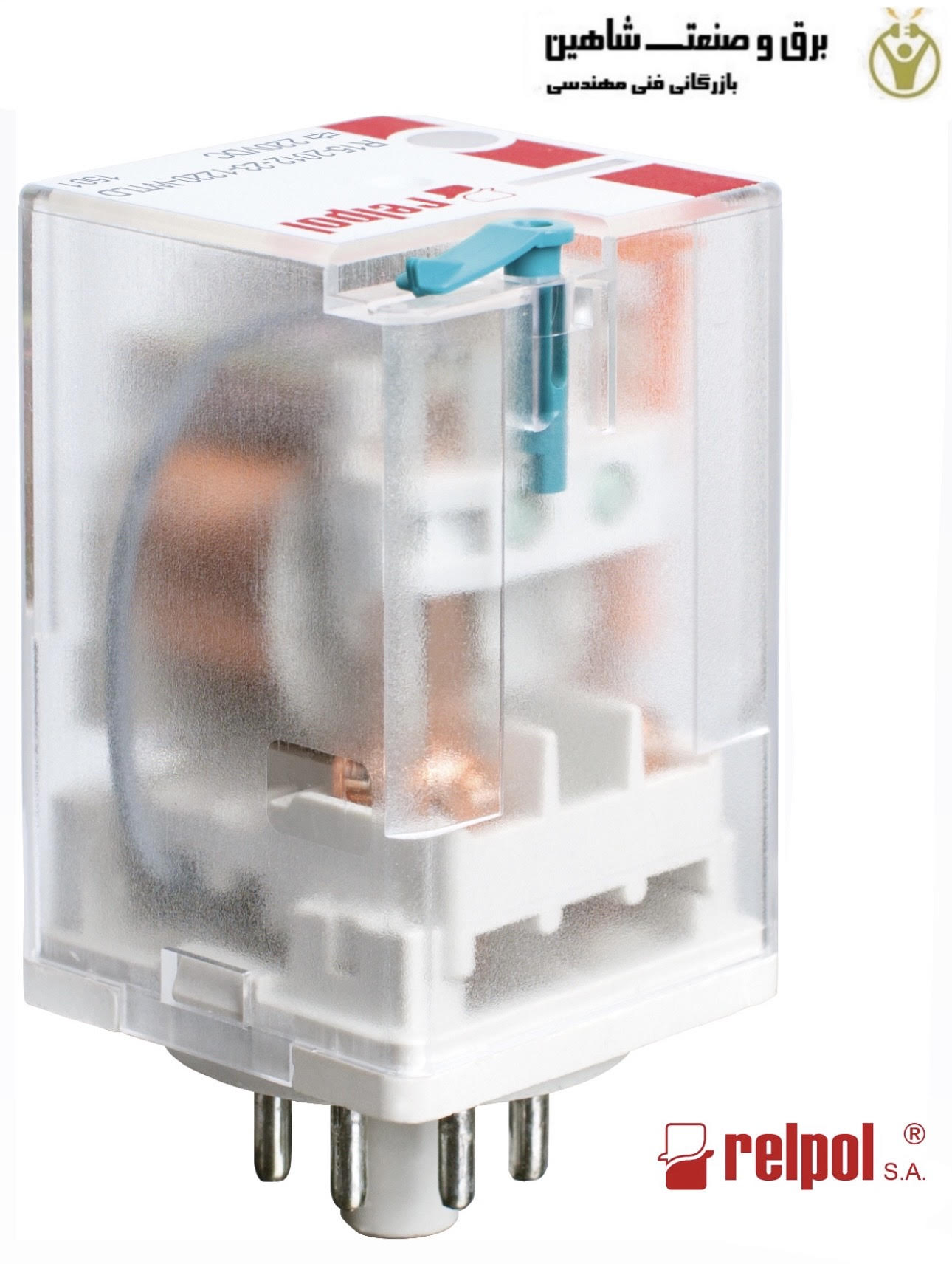

رله الکترومغناطیسی Relpol مدل R15 2014 23 1120 KL رلپول بر اساس اصل جاذبه الکترومغناطیسی کار می کند. این یک نوع کلید مغناطیسی است که از آهنربا برای ایجاد میدان مغناطیسی استفاده می کند. سپس میدان مغناطیسی برای باز و بسته کردن سوئیچ و برای انجام عملیات مکانیکی استفاده می شود. رله الکترومغناطیسی بر اساس اصل یک موتور القایی فاز تقسیم کار می کند. نیروی اولیه بر روی عنصر متحرک ایجاد می شود که ممکن است دیسک یا شکل دیگری از روتور عنصر متحرک غیر مغناطیسی باشد. این نیرو توسط برهمکنش شارهای الکترومغناطیسی با جریان گردابی ایجاد می شود که توسط این شارها به روتور القا می شود. رله الکترومغناطیسی R15 2014 23 1120 KL یک رله کاربردی در تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا رله الکترومغناطیسی Relpol مدل R15 2014 23 1120 KL رلپول
همه رله ها برای نصب در سوکت های پلاگین با ویژگی های WT به صورت استاندارد طراحی شده اند (W – نشانگر مکانیکی + T – دکمه تست جلویی قفل شونده). لوازم جانبی شامل گیره های نگهدارنده و نوارهای اتصال است.
- رله های صنعتی مینیاتوری سری R2N، R3N و R4N برای کاربردهای عمومی.
- ابعاد مینیاتوری
- مخاطبین بدون کادمیوم
- کویل های AC و DC
- رله ها ممکن است با دکمه های تست (غیر قفل) و دوشاخه ارائه شوند
- سازگار با RoHS
مشخصات فنی
- ولتاژ کویل 24 ولت ac
- پیکربندی تماس 4PDT
- نوع نصب Plug In
- جریان سوئیچینگ 6A
- تعداد قطب 4
- شماره چفت
- نوع ترمینال Plug In
- حداکثر ولتاژ سوئیچینگ AC 250 ولت
- حداکثر ولتاژ سوئیچینگ DC 24V dc
- طول 27.4 میلی متر
- مقاومت کویل 158Ω
- توان کویل 1.6 وات
- حداکثر دمای عملیاتی +55 درجه سانتیگراد
- ارتفاع 35.5 میلی متر
- سری R4N
- حداقل دمای عملیاتی -40 درجه سانتیگراد
- سیم پیچ جداسازی برای تماس با 2.5 کیلو ولت ac
- عمر > 10000 سیکل (الکتریکی)، > 20000000 (مکانیکی) چرخه
- استانداردهای Met CE، CSA، cULus، EAC، LR، VDE
- عمق 21 میلی متر
- تماس با مواد آلیاژ نقره
- حداکثر قدرت سوئیچینگ AC 1.5 کیلو ولت آمپر
- کاربرد: هدف عمومی
