توضیحات
ترانسفورماتورهای روغنی هرمتیک کاملاً آب‌بندی شده‌اند و کنسرواتور ندارند؛ بنابراین هر تغییر غیرعادی در دما، فشار یا سطح روغن می‌تواند نشانه یک خطای داخلی باشد. به‌طور سنتی این پارامترها با تجهیزات الکترومکانیکی پایش می‌شدند. T210 تک سیستم این تجهیزات را با یک سنسور الکترونیکی و یک واحد کنترل دیجیتال جایگزین می‌کند تا اطلاعات دقیق‌تر و قابل ارسال به مرکز کنترل در اختیار بهره‌بردار قرار گیرد.
کاربرد T210 تک سیستم
این سیستم برای حفاظت ترانسفورماتورهای روغنی هرمتیک توزیع در پست‌های زمینی و هوایی، کارخانه‌ها، ساختمان‌های تجاری و نیروگاه‌های خورشیدی و بادی طراحی شده است. هر جا که ترانس هرمتیک استفاده می‌شود و بهره‌بردار می‌خواهد وضعیت روغن را از روی تابلو یا از راه دور ببیند، T210 تک سیستم جایگزین مناسبی برای تجهیزات مکانیکی قدیمی است.
نحوه کار سیستم
سیستم از دو بخش تشکیل شده است. سنسور TPL مستقیماً روی درپوش ترانسفورماتور و از طریق فلنج یکپارچه نصب می‌شود و دما، فشار و سطح روغن را اندازه می‌گیرد. اطلاعات سنسور از طریق ارتباط سریال به واحد NT210 منتقل می‌شود که روی درب تابلو نصب شده است. این واحد مقادیر را نمایش می‌دهد، در صورت عبور از آستانه‌های تنظیم‌شده، کنتاکت‌های آلارم و قطع را فعال می‌کند و امکان پایش از راه دور همه اندازه‌گیری‌ها و آلارم‌ها را فراهم می‌کند.
مزایای T210 تک سیستم نسبت به تجهیزات الکترومکانیکی
در تجهیزات مکانیکی سنتی، اپراتور معمولاً فقط یک کنتاکت آلارم یا قطع دریافت می‌کند و از مقدار واقعی پارامترها و روند تغییر آنها اطلاعی ندارد. در T210 تک سیستم، مقدار دقیق دما، فشار و سطح روغن همیشه در دسترس است؛ بنابراین می‌توان تغییرات تدریجی را پیش از رسیدن به آستانه خطر تشخیص داد و برای نگهداری پیشگیرانه برنامه‌ریزی کرد. همچنین انتقال سریال داده‌ها، ارسال اطلاعات به سیستم اسکادا و مرکز کنترل را ساده می‌کند.
نسل‌های جدیدتر این سیستم
تک سیستم این خانواده را به‌مرور توسعه داده است. در نسخه‌های بعدی، سنسور TPL503 همراه با واحد NT210 K و سپس واحد کنترل دیجیتال BB211 معرفی شد که علاوه بر پایش دما، فشار و سطح روغن، حداکثر مقادیر دما و فشار و حداقل سطح روغن را ذخیره می‌کند. نسخه دریایی سنسور هم برای ترانس‌های نصب‌شده در محیط‌های مرطوب و شور ساخته شده است. پیش از سفارش، مدل دقیق سنسور و واحد کنترل را با تجهیزات موجود خود تطبیق دهید.
T210 یا T154؟
T210 تک سیستم برای ترانس‌های روغنی هرمتیک ساخته شده است، اما ترانس‌های خشک و رزینی به رله‌ای نیاز دارند که دمای سیم‌پیچ را با سنسورهای PT100 پایش کند؛ برای این نوع ترانس‌ها قیمت T154 تک سیستم را ببینید. برای پایش هم‌زمان تعداد بیشتری سنسور دما در موتورها و ترانس‌ها هم قیمت رله NT538 تک سیستم گزینه مناسبی است.
تجهیزات مکمل
خروجی‌های آلارم و قطع این سیستم معمولاً به تابلوی حفاظت پست می‌رسند و با رله‌های نمایش وضعیت ثبت می‌شوند؛ برای این بخش انواع رله پرچمی را ببینید. برای آشنایی با سایر تجهیزات حفاظت ترانسفورماتور، انواع رله مانیتورینگ ترانس و برای مشاهده همه محصولات این برند، انواع محصولات تک سیستم را بررسی کنید.
قیمت و خرید T210 تک سیستم
برق و صنعت شاهین نماینده انحصاری تک سیستم ایتالیا در ایران است و T210 تک سیستم و سایر رله‌های حفاظت ترانسفورماتور این برند را عرضه می‌کند. برای اطلاع از قیمت روز، موجودی و انتخاب سنسور مناسب، استعلام قیمت روز را از کارشناسان فروش بگیرید.
سوالات متداول
آیا T210 تک سیستم برای ترانس‌های دارای کنسرواتور هم مناسب است؟
این سیستم برای ترانس‌های هرمتیک طراحی شده است. برای ترانس‌های روغنی دارای کنسرواتور، معمولاً از رله بوخهلتس و تجهیزات حفاظتی مخصوص همان نوع ترانس استفاده می‌شود.
آیا اطلاعات سیستم را می‌توان به اسکادا ارسال کرد؟
بله، یکی از مزایای اصلی این سیستم، ارسال اطلاعات دما، فشار و سطح روغن و آلارم‌ها برای پایش از راه دور است.

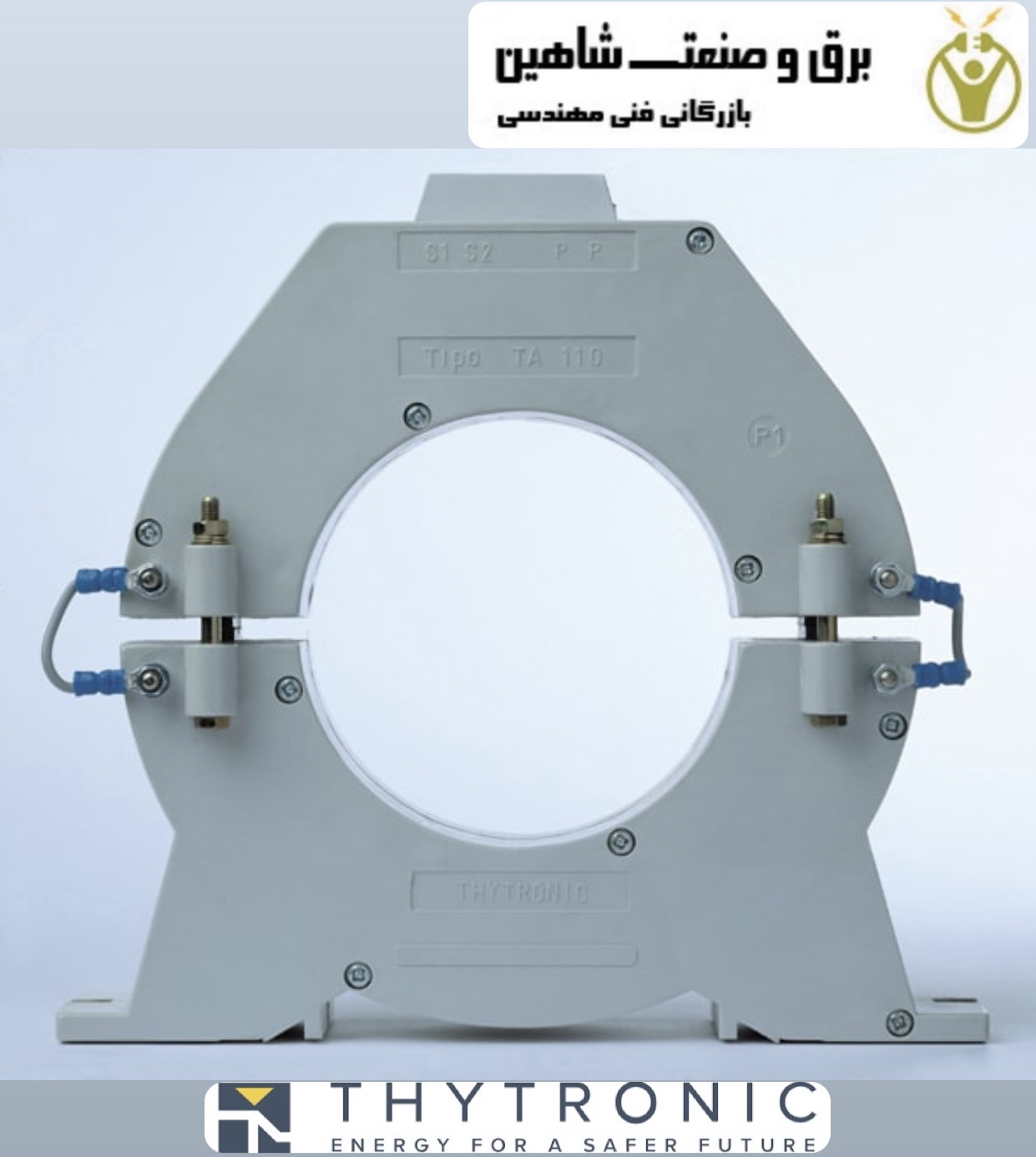

مزایا کوربالانس 210 میلیمتری Thytronic مدل T210 تایترونیک
- راندمان بالاتر:
راندمان کوربالانس 210 میلیمتری Thytronic T210 نسبت توان خروجی سیم پیچ های ثانویه به توان عرضه شده به سیم پیچ های اولیه است. ترانسفورماتورهای حلقوی دارای راندمان بالاتری نسبت به سایر ترانسفورماتورها هستند که معمولاً بین 95 تا 99 درصد است. این را می توان به طراحی تقریبا ایده آل آن نسبت داد که کاملاً حاوی شار مغناطیسی داخل سیم پیچ ها است. بنابراین، هیچ شار نشتی وجود ندارد. از آنجایی که شار مغناطیسی در داخل سیم پیچ های سیم پیچ بسیار متمرکز است و سیم پیچ ها به طور مساوی در کل هسته حلقوی توزیع می شوند، شار مغناطیسی به طور موثری برای جفت کردن سیم پیچ های اولیه و ثانویه استفاده می شود. - محافظ الکترومغناطیسی:
به دلیل مهار موثر شار مغناطیسی، هسته های حلقوی ذاتاً اجزای مجاور را در برابر تداخل الکترومغناطیسی (EMI) محافظت می کنند. این ویژگی آنها را برای دستگاه های الکترونیکی با قطعات حساس مناسب می کند. ترانسفورماتورهای دارای هسته های برقی مستعد نشتی شار مغناطیسی هستند، از محافظ اضافی برای جلوگیری از ایجاد EMI توسط هسته های برقی استفاده می شود. محافظ اضافی فقط به هزینه و اندازه آنها می افزاید. - حداقل اعوجاج سیگنال:
حداقل اعوجاج سیگنال مزیت ترانسفورماتورهای با شار نشتی کم است. شار نشتی یا میدان های مغناطیسی سرگردان می توانند جریان های سرگردان را زمانی که خطوط میدان مغناطیسی آنها از هادی های مجاور عبور می کنند، القا کنند. این اجازه می دهد تا سیگنال های ناخواسته ظاهر شوند یا با سیگنال های حساس دیگر تداخل پیدا کنند. این مشکل در مدارهای کم مصرف بسیار مشهود است، جایی که سیگنال به راحتی قابل تغییر است. به همین دلیل است که ترانسفورماتورهای حلقوی به طور گسترده در سیستم‌های صوتی، دستگاه‌های پزشکی، ابزار اندازه‌گیری و آنالایزرهای قدرت استفاده می‌شوند، جایی که وضوح سیگنال بالا مورد نیاز است. - ساخت و ساز فشرده تر:
در ترانسفورماتورهای تک فاز با هسته های EI و UI، مواد اضافی به ساختار آن اضافه می شود تا مسیر برگشت برای شار مغناطیسی فراهم شود. هسته های EI دارای سه اندام هستند که تنها یکی از آنها برای تحمل سیم پیچ هادی استفاده می شود. بنابراین، هسته کمتر از یک سوم ساختار خود را استفاده می کند. برای هسته های رابط کاربری، دو اندام برای حمل سیم پیچ استفاده می شود و هر دو برای حمل سیم پیچ استفاده می شوند، که باعث می شود استفاده از هسته از هسته های رابط کاربری بیشتر شود. با این حال، در این ساختار، یوغ بزرگتر از یک هسته EI ساخته شده است. هر دو یوک هسته های EI و UI سیم پیچ هادی را حمل نمی کنند.
