توضیحات

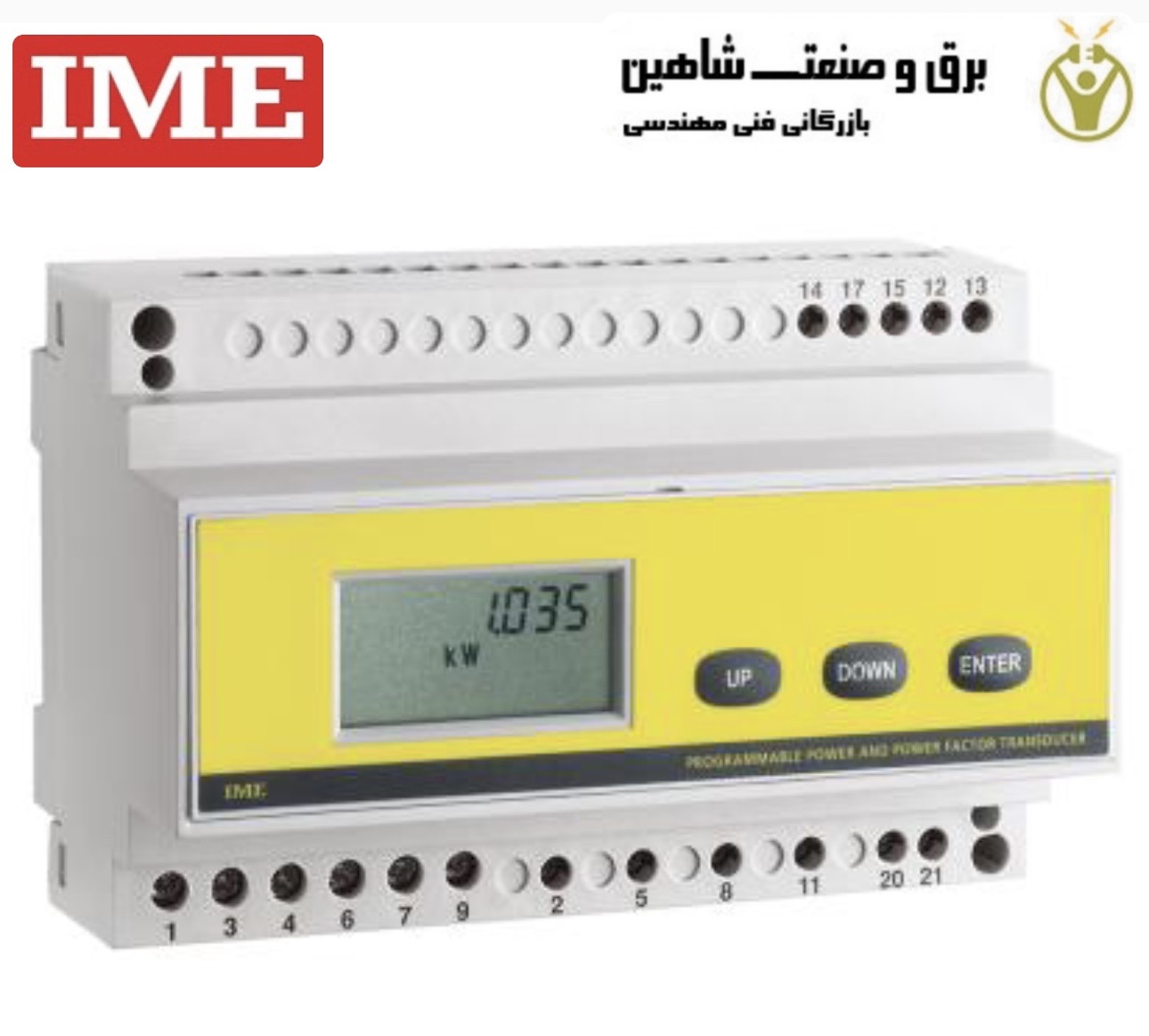

ترانسدیوسر/مبدل قابل برنامه ریزی آی ام ای IME مدل TM8P0H120، می تواند برای اندازه گیری راکتیو ظاهری – توان فعال، ضریب توان، زاویه فاز، توان متوسط و فرکانس استفاده شود. مبدل قابل برنامه ریزی نوع TM8P0H120 برای تبدیل تعداد پالس ها، فرکانس، دوره، زمان اجرا و موقعیت رمزگذار به جریان مستقیم یا ولتاژ مستقیم استاندارد طراحی شده است. مبدل همچنین دارای عملکرد تنظیم سیگنال است. سیگنال خروجی به صورت گالوانیکی از سیگنال ورودی و منبع تغذیه جدا می شود. ترانسدیوسر قابل برنامه ریزی TM8P0H120 یکی از تجهیزات اتوماسیون صنعتی است که دارای مزایای زیر است.
- فقط یک متر برای اتصالات تک فاز و 3 فاز
- کاملاً میدانی قابل برنامه ریزی
- ورودی ولتاژ سه فاز مستقیم تا 500 ولت و از طریق V.T. 100 و 115 ولت
- ورودی فعلی C.T/5A یا /1A
- R.M.S واقعی اندازه گیری ها
امکانات مبدل قابل برنامه ریزی ime مدل TM8P0H120 آی ام ای
- مبدل کاملاً قابل برنامه ریزی
- بار تک فاز یا سه فاز متعادل یا نامتعادل یا از طریق ترانسفورماتور ولتاژ
- ورودی جریان از طریق ترانسفورماتور جریان -/1A یا -/5A
- R.M.S واقعی اندازه گیری ها
- فاز/فاز 80…500Vac
- ولتاژ اندازه گیری شده تک فاز 50…300Vac
- کمیت اندازه گیری قابل برنامه ریزی – توان اکتیو – توان راکتیو – توان ظاهری – ضریب توان – زاویه فاز – تقاضای توان – فرکانس
- خروجی های آنالوگ 0…5mA, 0…10mA, 0…20mA, 4…20mA, 0…10V یا 1…5Vdc
- کلاس دقت 0.5 (فرکانس کلاس 0.2)
- نشانگر LCD برای برنامه نویسی و نمایش
- تمامی پارامترها از روی جلد 3 کلید قابل برنامه ریزی هستند
- 8 ماژول نصب ریلی DIN
- موجود با منبع تغذیه کمکی 230Vac، 115Vac و 20-150Vdc
مشخصات TM8P0H120
منبع کمکی
- مقدار نامی Uaux ac: 115 – 230 و 240 ولت
- تحمل: 0,85…1,1Uaux
- فرکانس نامی فاکس: 50 هرتز
- تحمل: 47…63 هرتز
- بار نامی: ≤ 3VA
- مقدار نامی Uaux dc: 20…150Vdc -150…250Vdc
- بار نامی: ≤ 3W
- در برابر قطبیت نادرست محافظت می شود
خروجی
- مقادیر مرتبط: جدول را ببینید
- نوع: یک طرفه و برگشت پذیر، صفر واقعی یا زنده برای بار خروجی متغیر
- دقت (EN 60688): cl.0,5 (قدرت) – cl.1 (ضریب توان) – ± 0.2Hz (فرکانس)
- محتوای ریپل (EN 60688): ≤ 1٪
- زمان پاسخگویی (EN 60688): ≤ 300ms
- مقادیر رتبه بندی فعلی: 0…5 – 5…0…5 – 0…10 – 10…0…10 – 0…20 – 20…0… 20- 4 … 20 میلی آمپر
- ولتاژ انطباق: 16.5 ولت
- بار خروجی: ≤ 750Ω (20mA) – ≤ 1.5kΩ (10mA) – ≤ 3kΩ (5mA)
بدنه
- ابعاد: 8 ماژول DIN 43880
- اتصالات: پایانه های پیچ برای کابل تا 4 میلی متر 2 (آمتری 8 میلی متر)
- نصب: ریل 35 میلی متری محکم
- نوع ریل: کلاه بالایی TH35-15 (EN60715)
- جنس بدنه: پلی کربنات خود خاموش شونده
- درجه حفاظت (EN 60529): IP 52 (قاب جلو); IP 20 (ترمینال)
- وزن: 480 گرم
