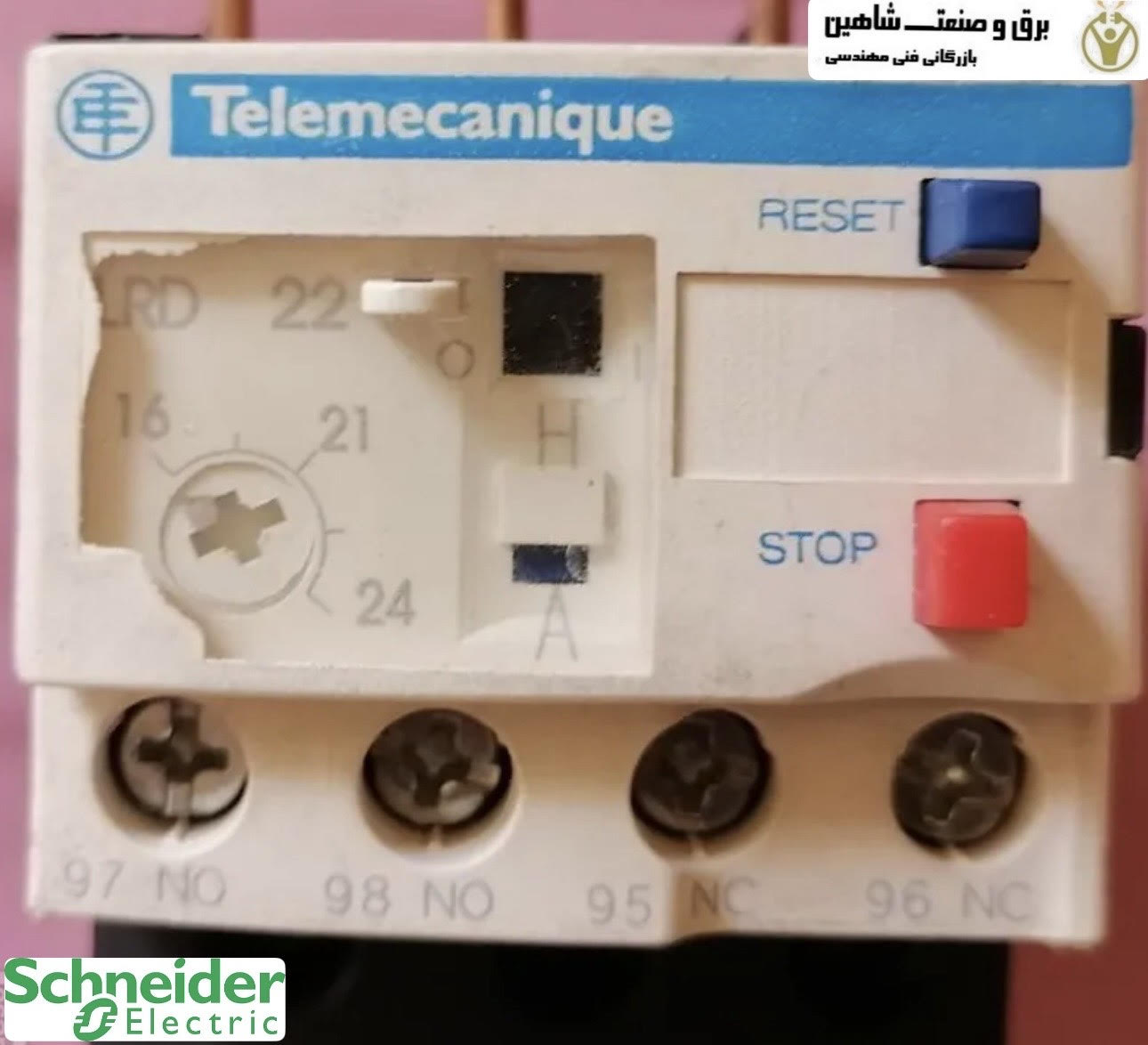

بیمتال اشنایدر 16 تا 24 آمپر مدل LRD22، به عنوان یک جزء حیاتی در کاربردهای حفاظت موتور عمل می کند. این رله که برای جریان های ۱۶ تا ۲۴ آمپر طراحی شده است، در محدوده دمای عملیاتی -۲۰ تا +۶۰ درجه سانتیگراد به طور مؤثر عمل می کند. ساختار مستحکم آن دارای طراحی جمع و جور با ارتفاع ۶۶ میلی متر، عرض ۴۵ میلی متر و عمق ۷۰ میلی متر است که امکان ادغام یکپارچه در تنظیمات مختلف الکتریکی را فراهم می کند.
این دستگاه می تواند بین -20 درجه سانتیگراد و +60 درجه سانتیگراد به طور مؤثر کار کند و آن را برای محیط های مختلف مناسب می سازد. آستانه قطع بر روی 1.14 +/- 0.06 Ir تنظیم شده است که مطابق با استانداردهای بین المللی مربوطه است.
این دستگاه دارای ترمینال های گیره پیچی برای مدارهای کنترل و قدرت است که انواع مختلف کابل را در خود جای می دهد. این رله برای مقاومت در برابر لرزش تا 6 گیگا نول و ضربه تا 15 گیگا نول برای عملکرد بادوام در شرایط سخت طراحی شده است. برای سازگاری با شبکه های AC و DC طراحی شده است و تطبیق پذیری در استفاده را تضمین می کند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
ویژگی ها و مزایای بیمتال اشنایدر 16 تا 24 آمپر مدل LRD22
- از محافظ اضافه بار حرارتی کلاس 10A برای عملکرد مطمئن استفاده می کند
- امکان تنظیم مجدد خودکار و دستی برای راحتی کاربر
- دارای جریان تماس 24A برای افزایش قابلیت اطمینان
- دارای ترمینال های پیچی برای اتصالات ایمن و آسان
- طراحی شده برای سازگاری با شبکه های AC و DC
- استحکام مکانیکی مطابق با استانداردهای دقیق لرزش و شوک
کاربردها
- قابل استفاده با کنتاکتورهای LC1D25، LC1D32 و LC1D38
- ایده آل برای نصب مستقیم کنتاکتور در محیط های صنعتی
- ضروری برای حفاظت حرارتی در ماشین آلات خودکار
- مناسب برای رله حفاظت موتور در سیستم های الکتریکی مختلف
داده های فنی LRD22
- برند: اشنایدر الکتریک
- موتور FLC با توان نامی: 16 → 24 آمپر
- جریان نامی کنتاکت: 24 آمپر
- محدوده: TeSys
- پیکربندی پل: 3P
- سری: LRD
- سبک نصب: کنتاکتور مستقیم
- پیکربندی حالت عادی: 1NO + 1NC
- روش تنظیم مجدد: خودکار، دستی
- نوع ترمینال: پیچی
- عرض: 45 میلی متر
- تعداد کنتاکت های کمکی: 2
- عمق: 70 میلی متر
- طول: 66 میلی متر
- حداقل دمای کارکرد: -20 درجه سانتیگراد
- حداکثر دمای کارکرد: +60 درجه سانتیگراد
- محدوده دمای کارکرد: -20 → +60 درجه سانتیگراد
- ولتاژ نامی کنتاکت: 690 ولت ac
- ولتاژ تغذیه: 690 ولت ac
