توضیحات

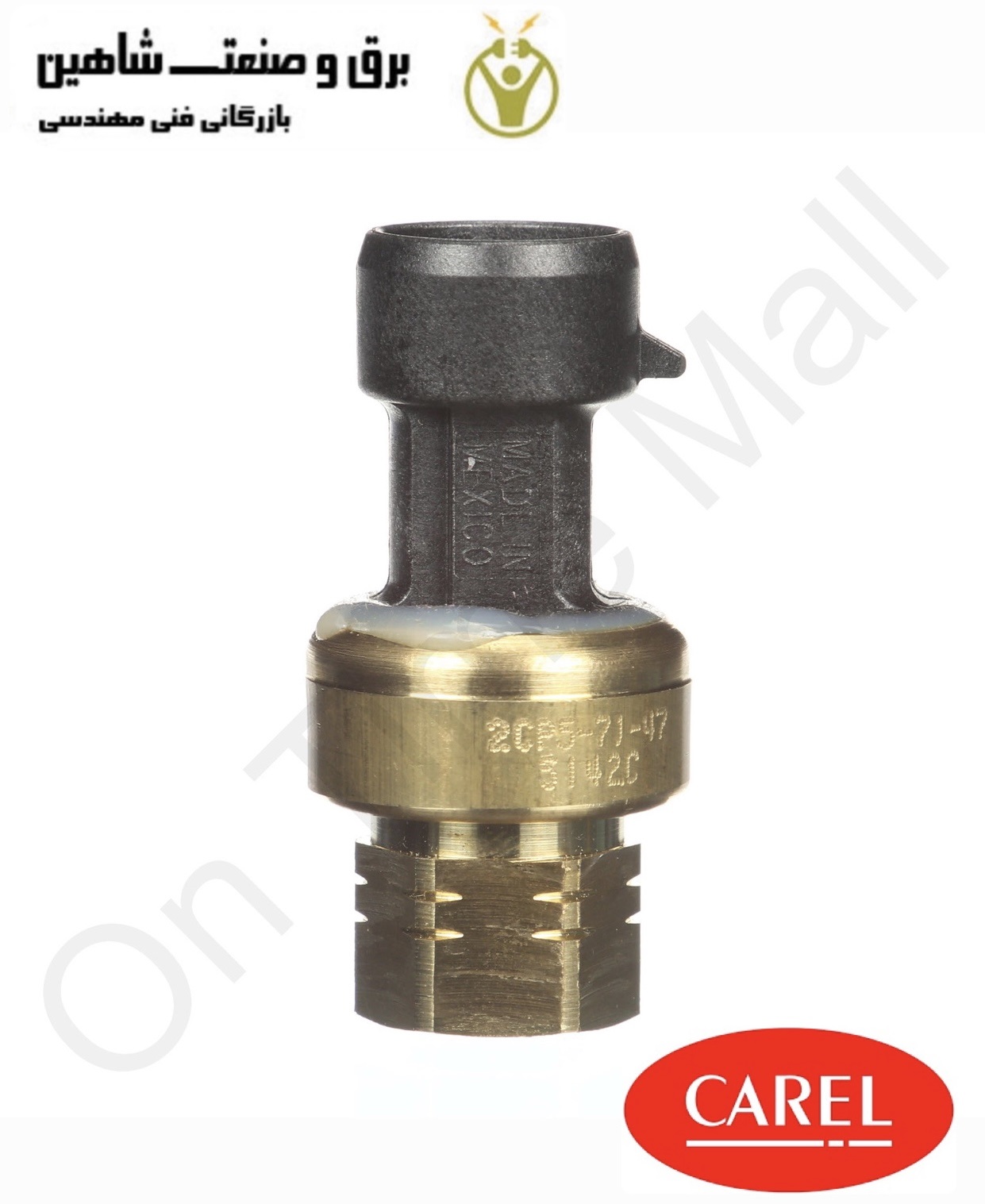

ترانسدیوسر فشار carel مدل SPKT0033R0 کارل ایتالیا یک مبدل یا ابزاری است که فشار مکانیکی ورودی در گازها یا مایعات را به سیگنال خروجی الکتریکی تبدیل می کند. مبدل فشار شامل یک عنصر حساس به فشار است که می تواند فشار اعمال شده را اندازه گیری، تشخیص یا نظارت کند و قطعات الکترونیکی برای تبدیل اطلاعات به سیگنال خروجی الکتریکی. فشار به عنوان مقدار نیروی اعمال شده توسط یک مایع یا گاز به یک واحد «مساحت» (P=F/A) تعریف می‌شود و واحدهای فشار رایج پاسکال (Pa)، بار (bar)، N هستند. /mm2 یا psi (پوند بر اینچ مربع). مبدل های فشار اغلب از فناوری پیزومقاومتی استفاده می کنند، زیرا عنصر پیزومقاومت مقاومت الکتریکی خود را متناسب با کرنش (فشار) تجربه شده تغییر می دهد.
توجه: این محصول جزء مهم و کاربردی در تجهیزات اتوماسیون صنعتی محسوب می شود.
ترانسدیوسر فشار carel مدل SPKT0033R0 کارل ایتالیا چگونه کار می کند؟
برای درک نحوه عملکرد یک سنسور فشار صنعتی و نحوه اندازه گیری فشار، ابتدا باید علم فیزیک و مواد اساسی در پشت اصل کار سنسور فشار و اثر پیزومقاومتی را درک کرد، که توسط کرنش سنج اندازه گیری می شود (گاهی اوقات به عنوان کرنش نامیده می شود). گیج). کرنش سنج فویل فلزی مبدلی است که مقاومت الکتریکی آن با فشار اعمال شده تغییر می کند. کرنش سنج ها هادی های الکتریکی هستند که به صورت زیگزاگی به یک فیلم محکم وصل شده اند. وقتی این فیلم کشیده می شود، آن – و هادی ها – کشیده و کشیده می شوند. وقتی هل داده می شود منقبض می شود و کوتاه تر می شود. این تغییر شکل موجب تغییر مقاومت در هادی های الکتریکی نیز می شود. کرنش اعمال شده در مبدل فشار را می توان بر اساس این اصل تعریف کرد، زیرا مقاومت کرنش سنج با کرنش اعمال شده ارتقا پیدا کرده و با انقباض کاهش می یابد.
از نظر ساختاری، یک سنسور مبدل فشار فشار سنج از یک بدنه فلزی (که خمش نیز نامیده می شود) ساخته شده است که کرنش سنج های فویل فلزی به آن متصل می شوند. بدنه این سنسورهای اندازه گیری فشار معمولاً از آلومینیوم یا فولاد ضد زنگ ساخته شده است که به سنسور دو ویژگی مهم می دهد: (1) استحکام را برای تحمل فشارهای بالا فراهم می کند و (2) دارای خاصیت ارتجاعی است که به حداقل تغییر شکل داده و به شکل اولیه خود باز می گردد. فشار برداشته می شود.
یک سنسور فشار، وظیفه تبدیل فشار به سیگنال الکتریکی را برعهده دارد. سنسورهای فشار صنعتی carel از اثر پیزورزیستیو استفاده می‌کنند که شامل فشار سنج‌های فویل فلزی است که روی دیافراگم نصب شده‌اند. با تغییر فشار، دیافراگم تغییر شکل می‌دهد و باعث می‌شود مقاومت در استرین‌گیج‌ها تغییر کند و این امکان را می‌دهد که تغییرات فشار به صورت الکتریکی اندازه‌گیری شود. سنسورهای فشار ما به طور طبیعی یک سیگنال الکتریکی در میلی ولت تولید می کنند که متناسب با فشار و ولتاژ تحریک سنسور (mV/V – میلی ولت بر ولت) تغییر می کند. با این حال، ما سنسورهای فشار را با تقویت کننده های آنالوگ داخلی ارائه می دهیم. سنسورهای فشار با تقویت‌کننده‌های داخلی سیگنال‌هایی را در ولتاژ متفاوت، یعنی ± 10 ولت، یا جریان متغیر (یعنی خروجی مبدل فشار 4-20ma) تولید می‌کنند. با این حال، اگر برنامه شما به تقویت کننده سنسور فشار دیجیتال یا USB نیاز دارد، لطفاً به صفحه فروشگاه ابزار و آمپلی فایرهای سنسور فشار ما مراجعه کنید.
کرنش سنج ها در مداری که مدار تقویت کننده پل وتستون نامیده می شود مرتب شده اند (نمودار متحرک زیر را ببینید). این بدان معنی است که چهار کرنش سنج به عنوان یک مدار حلقه به هم متصل شده اند و شبکه اندازه گیری فشار اندازه گیری شده بر این اساس تراز می شود.
تقویت کننده های پل کرنش سنج ولتاژ تحریک تنظیم شده را ارائه می دهند و سیگنال خروجی mv/v را به شکل دیگری از سیگنال که برای کاربر مفیدتر است تبدیل می کنند. سیگنال تولید شده توسط پل استرین گیج یک سیگنال کم قدرت است و ممکن است با سایر اجزای سیستم مانند PLC، ماژول های جمع آوری داده ها (DAQ) یا رایانه ها کار نکند. بنابراین، عملکردهای تنظیم کننده سیگنال سنسور فشار شامل ولتاژ تحریک، فیلتر یا تضعیف نویز، تقویت سیگنال و تبدیل سیگنال خروجی است.
علاوه بر این، تغییر در خروجی تقویت کننده سنسور فشار متناسب با فشار اعمال شده به خمش کالیبره شده است که می تواند از طریق معادله مدار سنسور فشار محاسبه شود.
