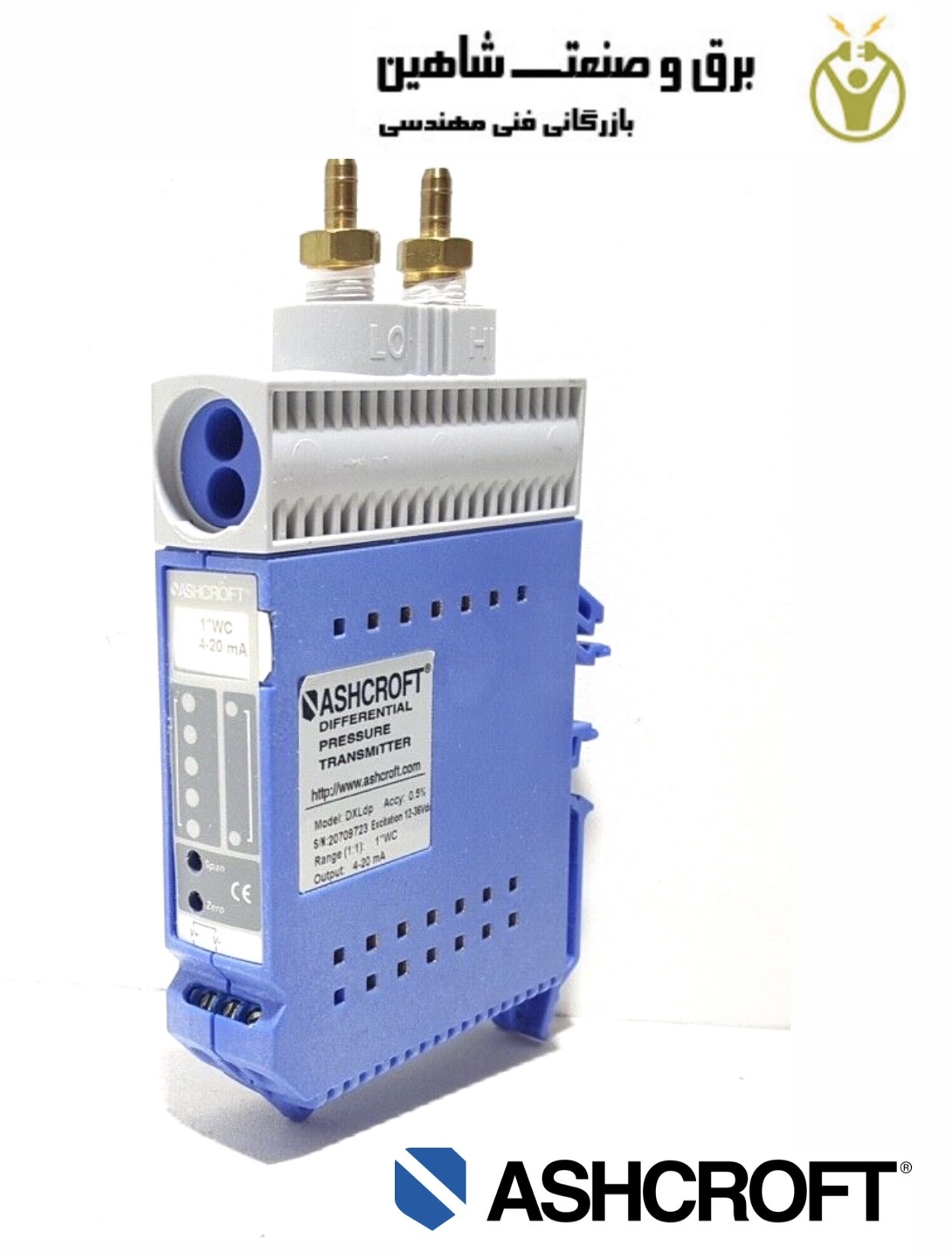

ترانسمیتر فشار Ashcroft مدل DXLdp اشکرافت آمریکا معمولاً برای اشاره به یک سنسور فشار مجهز به رابط های الکتریکی و مکانیکی استاندارد و یک سیگنال خروجی استاندارد استفاده می شود. اصل کار یک ترانسمیتر فشار به شرح زیر است: فشار محیطی که باید اندازه گیری شود از طریق یک اتصال فرآیند استاندارد هدایت می شود و بنابراین بر عنصر سنسور فشار داخلی تأثیر می گذارد. الکترونیک داخلی سیگنال حسگر خام را به سیگنال فیلتر شده، تقویتشده، جبرانشده با دما و استاندارد تبدیل میکند، مانند سیگنال 4…20 میلی آمپر. این سیگنال خروجی از طریق یک کانکتور استاندارد یا یک کابل به واحد بعدی برای پردازش سیگنال تحویل داده می شود. مبدل فشار Ashcroft مدل DXLdp یکی از تجهیزات اتوماسیون صنعتی است.
مقایسه ترانسدیوسرها و ترانسمیترهای فشار
مبدلهای فشار معمولاً از یک سنسور فشار لایه نازک یا پیزو مقاومتی تشکیل شدهاند که بر روی یک اتصال فرآیند استاندارد صنعتی مانند رزوههای NPT یا فلنج ANSI نصب شده است. مبدل فشار را به یک سیگنال الکترونیکی آنالوگ تبدیل کرده که معمولاً به شکل میلی ولت بر واحد فشار خروجی می باشد. این سیگنال ها خطی نشده و یا دما جبران نخواهد شد. فرستنده های فشار دارای مدار اضافی هستند که سیگنال یک مبدل را خطی می کند، جبران می کند و تقویت می کند. انواع سیگنالهای مختلف معمولاً سیگنالهای ولتاژ استاندارد صنعتی (مانند 0-5 یا 0-10 VDC)، میلی آمپر (به عنوان مثال، 4-20 یا 0-20 میلی آمپر)، یا پروتکلهای دیجیتال مانند HART یا Modbus هستند. فرستندههای فشار میتوانند سیگنال را در فواصل زیاد به یک گیرنده از راه دور انتقال دهند و همچنین قادرند ویژگیهای کالیبراسیون را ارائه دهند که میتواند دقت و محدوده اندازهگیری ابزار را ارتقا دهد، مانند چرخش چرخش و تنظیم صفر/فاصله. فرستنده هایی را ارائه می دهد که کالیبره شده، آزمایش شده و می توانند از راه دور با استفاده از MODBUS، Hart یا سایر پروتکل های ارتباطی دیجیتال بازنشانی شوند.
مبدل های فشار یا ترانسمیتر فشار Ashcroft مدل DXLdp اشکرافت؟
انتخاب بین مبدل فشار و فرستنده فشار به الزامات کاربرد خاصی که در آن ابزار مورد استفاده قرار می گیرد، خلاصه می شود، مانند دقت، محدوده فشار، دمای کار، رسانه سیال و محیطی که در آن دستگاه نصب می شود. در مورد سیگنال خروجی، در اینجا چند فاکتور وجود دارد که باید آن را در نظر گرفت:
- مبدلهای فشار معمولاً دارای mV هستند خروجیها جبران دما ندارند.
- ترانسمیتر فشار Ashcroft سری DXLdp از سیگنال خروجی جریان استاندارد 4-20 میلی آمپر صنعتی استفاده می کند که نسبت به سیگنال های ولتاژ در برابر تداخل و نویز EMI / RFI مصون تر است.
سیگنال 4-20 میلی آمپر همچنین بدون تخریب بسیار دورتر از خروجی میلی ولت از یک مبدل معمولی حرکت می کند. - فرستنده فشار سری DXLdp اشکرافت قادر است اطلاعات بیشتر در مورد سایر متغیرها به غیر از فشار جمع آوری کند، همچنین قادر به برقراری ارتباط از طریق سیگنال های دیجیتال مانند Modbus و HART است و امکان دستکاری و تنظیم فرستنده را از راه دور را در اختیار کاربر قرار می دهد.
- تنوع گسترده تر خروجی های ارائه شده توسط ترانسمیترهای فشار Ashcroft به آن اجازه می دهد تا با طیف وسیع تری از دستگاه های دریافت کننده مانند PLC ها، کنترل کننده های نصب پانل، کارت های جمع آوری داده ها و ضبط کننده های نمودار نواری متصل کند.
