توضیحات

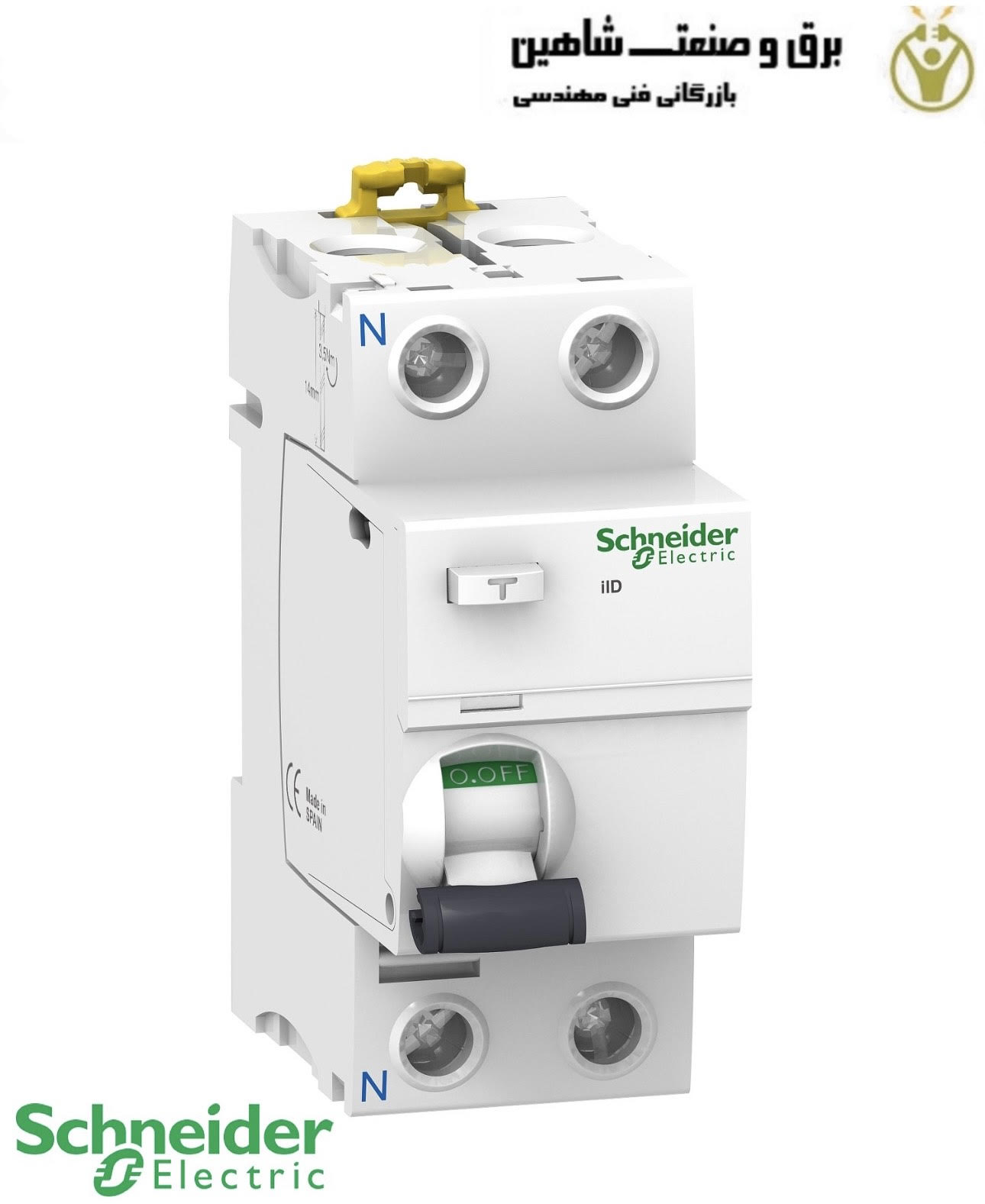

رله اضافه بار حرارتی Schneider مدل A9R71225 اشنایدر یک قطع کننده مدار جریان باقیمانده (RCCB) مدولار و قابل اعتماد است. این یک قطع کننده مدار 2P با جریان نامی 25 آمپر، حساسیت نشتی زمین 30 میلی آمپر و کلاس حفاظت از نوع AC است. این محصول در برابر شوک الکتریکی با تماس مستقیم یا غیر مستقیم و خطرات آتش سوزی محافظت می کند. عملکرد قطع مدارهای الکتریکی را در صورت خطای زمین انجام می دهد. نشانگر منحصر به فرد Visitrip با نشان دادن دستگاه معیوب با نشانگر مکانیکی در جلو، زمان مداخله را کاهش می دهد. این محصول همچنین دارای یک پنجره VisiSafe با یک نوار سبز رنگ روی ضامن است که نشان دهنده باز شدن کامل قطب ها است که امکان تعمیر و نگهداری پایین دست را فراهم می کند. این محصول با استاندارد EN/IEC 61008-1 مطابقت دارد. ظرفیت قطعی و اتصال کوتاه (Im/IΔm) 1500A است.
جریان اتصال کوتاه نامی شرطی (Inc/IΔc) 10 کیلو آمپر است. دارای استقامت الکتریکی تا 15000 سیکل و استقامت مکانیکی تا 20000 سیکل است. ولتاژ عملیاتی Ue 220VAC تا 240VAC است. ولتاژ عایق نامی Ui 500VAC است. ولتاژ مقاومت ضربه ای نامی Uimp 6 کیلو ولت است. فرکانس 50 هرتز یا 60 هرتز است. قابل نصب بر روی ریل DIN است. عرض در گام های 9 میلی متری 4 است. رنگ محصول سفید (RAL9003) است. ابعاد (W) 36mm x (H) 91mm x (D) 73.5mm است. وزن 0.21 کیلوگرم است. بر اساس استاندارد IEC 60529، درجه حفاظت IP20 و IP40 در محفظه است. دمای کار از -5 درجه سانتیگراد تا 60 درجه سانتیگراد است. دمای نگهداری از -40 درجه سانتیگراد تا 85 درجه سانتیگراد است. رله اضافه بار حرارتی Schneider مدل A9R71225 از تجهیزات اتوماسیون صنعتی مهم و کاربردی است.
مشخصات فنی رله اضافه بار حرارتی Schneider مدل A9R71225 اشنایدر
- محدوده: Acti9
- نام محصول: Acti9 iID
- نوع محصول یا جزء: قطع کننده مدار جریان باقیمانده (RCCB)
- نام کوتاه دستگاه: iID
- توضیحات قطب: 2P
- موقعیت خنثی: چپ
- [در] جریان نامی: 25 A
- نوع شبکه: AC
- حساسیت به نشت زمین: 30 میلی آمپر
- تأخیر زمانی حفاظت در برابر نشت زمین: آنی
- کلاس حفاظت در برابر نشت زمین: نوع AC
- مکان دستگاه در سیستم: Outgoer
- فرکانس شبکه: 50/60 هرتز
- [Ue] ولتاژ عملیاتی نامی: 220…240 ولت AC 50/60 هرتز
- تکنولوژی قطع جریان باقیمانده: مستقل از ولتاژ
- ظرفیت شکستن و ساخت: Idm 1500 A/ Im 1500 A
- جریان اتصال کوتاه مشروط نامی: 10 کیلو آمپر
- [Ui] ولتاژ عایق نامی: 500 ولت AC 50/60 هرتز
- [Uimp] نامی ولتاژ مقاومت در برابر ضربه: 6 کیلو ولت
- نشانگر موقعیت تماس: بله
- نوع کنترل: جابجایی
- حالت نصب: Clip-on
- پشتیبانی نصب: ریل DIN
- گام های 9 میلی متری: 4
- ارتفاع: 91 میلی متر
- عرض: 36 میلی متر
- عمق: 73.5 میلی متر
- وزن خالص: 0.21 کیلوگرم
- رنگ: سفید
- دوام مکانیکی: 20000 سیکل
