توضیحات
قطع یک فاز، جابه‌جا شدن ترتیب فازها یا افت شدید ولتاژ شبکه، از رایج‌ترین دلایل سوختن الکتروموتورها و چپ‌گرد شدن پمپ‌ها، کمپرسورها و آسانسورها هستند. رله کنترل فاز RM35TF30 این شرایط را به‌طور دائم زیر نظر دارد و پیش از آسیب دیدن تجهیزات، مدار فرمان کنتاکتور را قطع می‌کند.
کاربرد رله کنترل فاز RM35TF30
این رله در تابلوهای موتور، ایستگاه‌های پمپاژ، کمپرسورها، تابلوهای آسانسور، سیستم‌های تهویه، ماشین‌آلات صنعتی و تابلوهای برق ورودی ساختمان‌ها و کارخانه‌ها استفاده می‌شود. هر جا که چرخش معکوس موتور خطرناک است یا کار موتور با دو فاز می‌تواند به سوختن سیم‌پیچ منجر شود، رله کنترل فاز اشنایدر RM35TF30 یک لایه حفاظتی ساده و مطمئن فراهم می‌کند.
توابع حفاظتی رله کنترل فاز RM35TF30
این رله چهار وضعیت خطرناک شبکه سه‌فاز را تشخیص می‌دهد. اول، توالی فاز: اگر ترتیب L1، L2 و L3 جابه‌جا شود، رله عمل می‌کند تا موتور در جهت معکوس راه نیفتد. دوم، قطع فاز: اگر ولتاژ یکی از فازها به کمتر از ۷۰ درصد ولتاژ نامی برسد، قطع فاز تشخیص داده می‌شود. سوم، عدم تعادل: اختلاف ولتاژ بین فازها از آستانه تنظیم‌شده بیشتر شود. چهارم، کنترل ولتاژ در حالت پنجره‌ای: ولتاژ شبکه از محدوده بین آستانه کم‌ولتاژ و اضافه‌ولتاژ خارج شود. برای جلوگیری از قطع‌های ناخواسته در نوسان‌های لحظه‌ای، تأخیر زمانی بین ۰٫۱ تا ۱۰ ثانیه قابل تنظیم است.
ویژگی‌های رله کنترل فاز RM35TF30
رله کنترل فاز RM35TF30 تغذیه خود را مستقیماً از همان شبکه سه‌فازی که پایش می‌کند می‌گیرد و به تغذیه کمکی جداگانه نیاز ندارد. محدوده اندازه‌گیری آن ۲۲۰ تا ۴۸۰ ولت AC است؛ بنابراین با یک مدل، شبکه‌های رایج ۳۸۰ و ۴۰۰ ولت پوشش داده می‌شوند. دو کنتاکت تبدیلی ۵ آمپری امکان قطع مدار فرمان و ارسال هم‌زمان آلارم را می‌دهند. عرض دستگاه ۳۵ میلیمتر است و روی ریل استاندارد نصب می‌شود. دقت اندازه‌گیری در کل محدوده بهتر از یک درصد است.
نصب و سیم‌بندی رله کنترل فاز RM35TF30
سه فاز شبکه به ترمینال‌های L1، L2 و L3 رله وصل می‌شوند. یکی از کنتاکت‌های خروجی به‌صورت سری در مسیر بوبین کنتاکتور موتور قرار می‌گیرد تا در صورت خطا، کنتاکتور قطع شود؛ برای این بخش انواع کنتاکتور اشنایدر را ببینید. کنتاکت دوم می‌تواند به چراغ خطا یا ورودی PLC وصل شود. بهتر است اتصال رله به شبکه، بعد از کلید اصلی و پیش از کنتاکتور موتور انجام شود تا وضعیت شبکه ورودی موتور پایش شود.
تنظیم رله کنترل فاز RM35TF30
آستانه‌های کم‌ولتاژ و اضافه‌ولتاژ را متناسب با ولتاژ نامی شبکه و تحمل تجهیزات تنظیم کنید؛ برای موتورها معمولاً محدوده‌ای حدود ۱۰ درصد بالا و پایین ولتاژ نامی انتخاب می‌شود. آستانه عدم تعادل را آن‌قدر پایین تنظیم کنید که قطع فاز و عدم تعادل خطرناک را تشخیص دهد، اما با نوسان‌های معمول شبکه عمل نکند. تأخیر زمانی را هم طوری انتخاب کنید که افت ولتاژ لحظه‌ای هنگام راه‌اندازی موتورهای بزرگ باعث قطع ناخواسته نشود.
مقایسه با سایر رله‌های کنترلی
اگر فقط به پایش ولتاژ شبکه تک‌فاز نیاز دارید، قیمت رله کنترل ولتاژ تک‌فاز اشنایدر RM22UA33MR را ببینید. برای پایش جریان موتور، مثلاً تشخیص کارکرد خشک پمپ، قیمت رله کنترل جریان اشنایدر RM17JC00MW از همین خانواده Harmony مناسب است. برای مقایسه با برند دیگر هم قیمت رله کنترل فاز سه‌فاز ABB را بررسی کنید.
تجهیزات حفاظتی مکمل
رله کنترل فاز از موتور در برابر مشکلات شبکه محافظت می‌کند، اما اضافه‌بار مکانیکی موتور را تشخیص نمی‌دهد. برای حفاظت کامل، آن را همراه با انواع رله حرارتی به کار ببرید؛ در این ترکیب، رله کنترل فاز مشکلات تغذیه و رله حرارتی اضافه‌بار موتور را پوشش می‌دهد.
قیمت و خرید رله کنترل فاز RM35TF30
برق و صنعت شاهین رله‌های کنترلی اشنایدر را برای تابلوسازان و واحدهای تعمیر و نگهداری عرضه می‌کند. برای اطلاع از قیمت روز و موجودی، استعلام قیمت روز را از کارشناسان فروش بگیرید.
سوالات متداول
آیا رله کنترل فاز RM35TF30 به تغذیه جداگانه نیاز دارد؟
خیر، رله تغذیه خود را از همان سه فازی که پایش می‌کند، در محدوده ۲۲۰ تا ۴۸۰ ولت AC، دریافت می‌کند.
چرا موتور با وجود قطع یک فاز گاهی به کار ادامه می‌دهد؟
موتور در حال چرخش می‌تواند روی فاز قطع‌شده ولتاژی بازتولید کند. تشخیص عدم تعادل در رله کنترل فاز اشنایدر کمک می‌کند این وضعیت حتی زمانی که ولتاژ فاز قطع‌شده کاملاً صفر نشده، شناسایی شود.
تفاوت RM35TF30 با رله کنترل فاز ساده چیست؟
رله‌های ساده معمولاً فقط توالی و قطع فاز را پایش می‌کنند، اما RM35TF30 علاوه بر آن‌ها، عدم تعادل و کم‌ولتاژی و اضافه‌ولتاژی را هم با آستانه و تأخیر قابل تنظیم کنترل می‌کند.

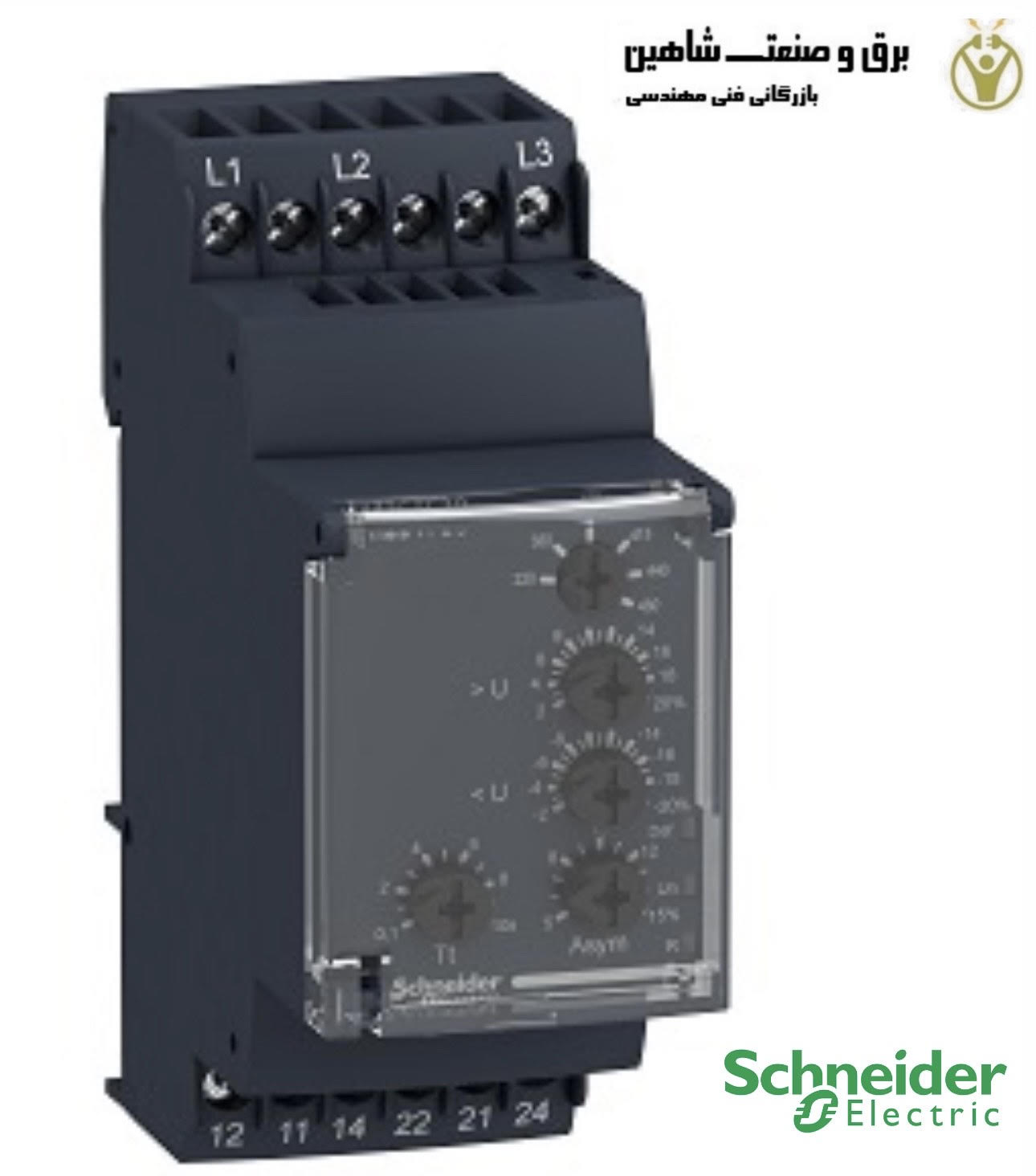

ویژگی ها و مزایا رله مانیتورینگ فاز Schneider مدل RM35TF30 اشنایدر
- محفظه دارای استاندارد IP30 در برابر ابزارها و سیم های بزرگتر از 2.5 میلی متر محافظت می شود
- عرض 35 میلی متر برای نصب سریع روی ریل استاندارد DIN
- LED داخلی نشان دهنده وضعیت کنترل بصری فوری است
- دوام مکانیکی تا 30 میلیون چرخه برای عمر مفید و قابل اعتماد
- منبع تغذیه خودش را چک می کند
- پوشش جلوی لولایی شفاف
- پتانسیومتر ولتاژ بین فازها را انتخاب می کند
- نمایشگر LED وضعیت خروجی
- نصب ریل DIN
- استانداردها: NF EN 60255-6 و IEC 60255-6
تاییدیه ها: UL، CSA، GL، C-Tick، GOST
برنامه های کاربردی
- صنعت نساجی
- بالابرها و تجهیزات بالابر
- تاسیسات مدیریت آب
- انبارها و مراکز توزیع
مشخصات فنی
- کاربرد مانیتورینگ: فاز، ولتاژ
- فاز برق: 3
- پیکربندی تماس: DPDT
- محدوده سنجش ولتاژ: 220 → 480 ولت ac
- حساسیت ولتاژ: اضافه ولتاژ، ولتاژ کم
- نوع نصب: ریل DIN
- تاخیر زمانی: 0.1 → 10 ثانیه
- سری: هارمونی کنترل
- طول: 72 میلی متر
- ارتفاع: 90 میلی متر
- استانداردهای رعایت شده: CE، CSA، RoHS Compliant، UL
- محدوده دمای عملیاتی: +50 درجه سانتیگراد
- حداقل ولتاژ حساس: 220 ولت ac
- ابعاد: 72 × 35 × 90 میلی متر
- حداکثر ولتاژ حساس: 480 ولت ac
- حداکثر دمای عملیاتی: +50 درجه سانتیگراد
- عرض: 35 میلیمتر
- حداقل دمای عملیاتی: -20 درجه سانتیگراد
- نوع ترمینال: پیچ
