توضیحات

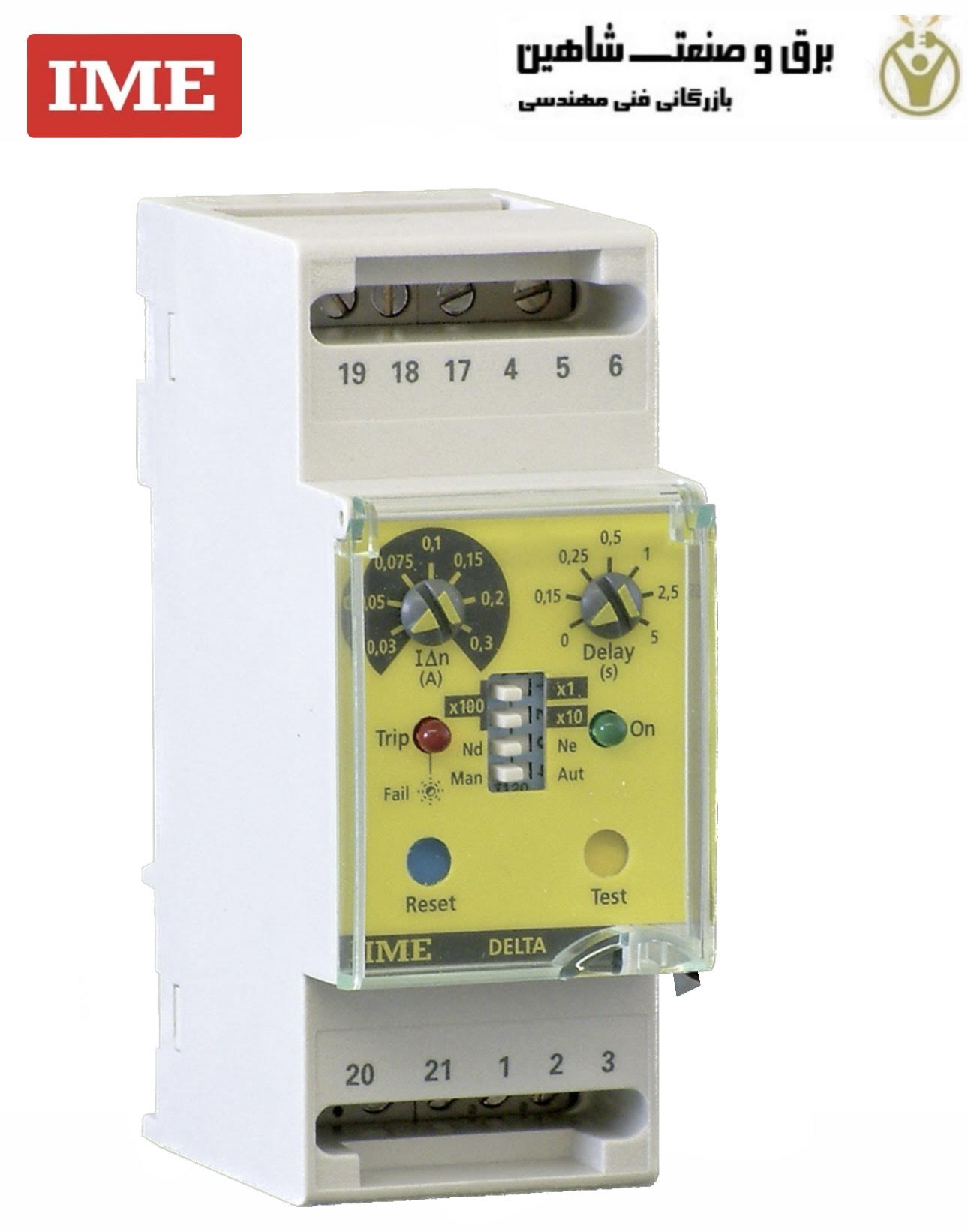

رله نشتی جریان و رله ارت فالت IME مدل RD1AF13B ای ام ای ایتالیا، یک دستگاه ایمنی حیاتی است که برای شناسایی و کاهش جریان های نشتی زمین در تجهیزات اتوماسیون صنعتی و تأسیسات الکتریکی طراحی شده است. این جریان ها می توانند به دلیل نقص عایق بندی یا خطا در سیستم الکتریکی ایجاد شوند و خطرات جدی مانند برق گرفتگی و آتش سوزی را به همراه داشته باشند. ELR تعادل جریان بین هادی های برقدار و هادی خنثی را کنترل می کند. هنگامی که عدم تعادل تشخیص داده می شود، که نشان دهنده نشت به زمین است، رله یک مدارشکن را برای قطع منبع تغذیه فعال می کند و در نتیجه از خطرات احتمالی جلوگیری می کند. این مکانیسم محافظت سریع و مؤثر در برابر خطاهای الکتریکی را تضمین می کند و ایمنی کلی را افزایش می دهد.
ویژگی ها
- رله نشتی زمین قابل نصب روی ریل DIN
- جریان باقیمانده
- نقطه تنظیم قابل انتخاب 30 میلی آمپر…30 آمپر (19 محدوده)
- تاخیر زمانی قابل تنظیم 0.15-5 ثانیه (تنظیم 30 میلی آمپر = 0 ثانیه)
- استفاده با محدوده DEL…N ترانسفورماتورهای جریان بالانس هسته
داده های فنی رله نشتی جریان و رله ارت فالت IME مدل RD1AF13B
- عملکرد لحظه ای: (t = 0) در IΔn 30 میلی آمپر
- نقطه تنظیم قابل انتخابک 30 میلی آمپر…30 آمپر (19 محدوده)
- امنیت منفی یا مثبت قابل انتخاب در محل (ایمن در برابر خرابی)
تست دائمی خودکار - بازنشانی دستی یا خودکار
- (3 تلاش برای راه‌اندازی مجدد)
- خروجی
– رله: 1 کنتاکت SPDT
– محدوده کنتاکت: 5A 250Vac cosϕ 1 – 3A 250Vac cosϕ 0.4 – 5A 30Vdc
– امنیت منفی (رله معمولاً بی‌برق) یا امنیت مثبت در برابر خرابی
– (رله معمولاً برقدار): قابل انتخاب توسط دیپ سوئیچ - منبع تغذیه کمکی
– مقدار نامی Uaux: 24 ولت – 48 ولت – 115 ولت – 230 ولت – 240 ولت – 400 ولت
– تحمل: 0.85…1,1Uaux – 40…60 ولت (Uaux 48 ولت)
– فرکانس نامی: 50 هرتز
– تحمل: 47…63 هرتز
– بار نامی: ≤ 2.5 ولت آمپر
– مقدار نامی Uaux: 20…150 ولت جریان مستقیم
– محافظت شده در برابر پلاریته نادرست
– بار نامی: ≤ 2.5 وات
– مقاوم در برابر قطع کوتاه ولتاژ تغذیه تا 300 میلی ثانیه (Uaux نامی)
