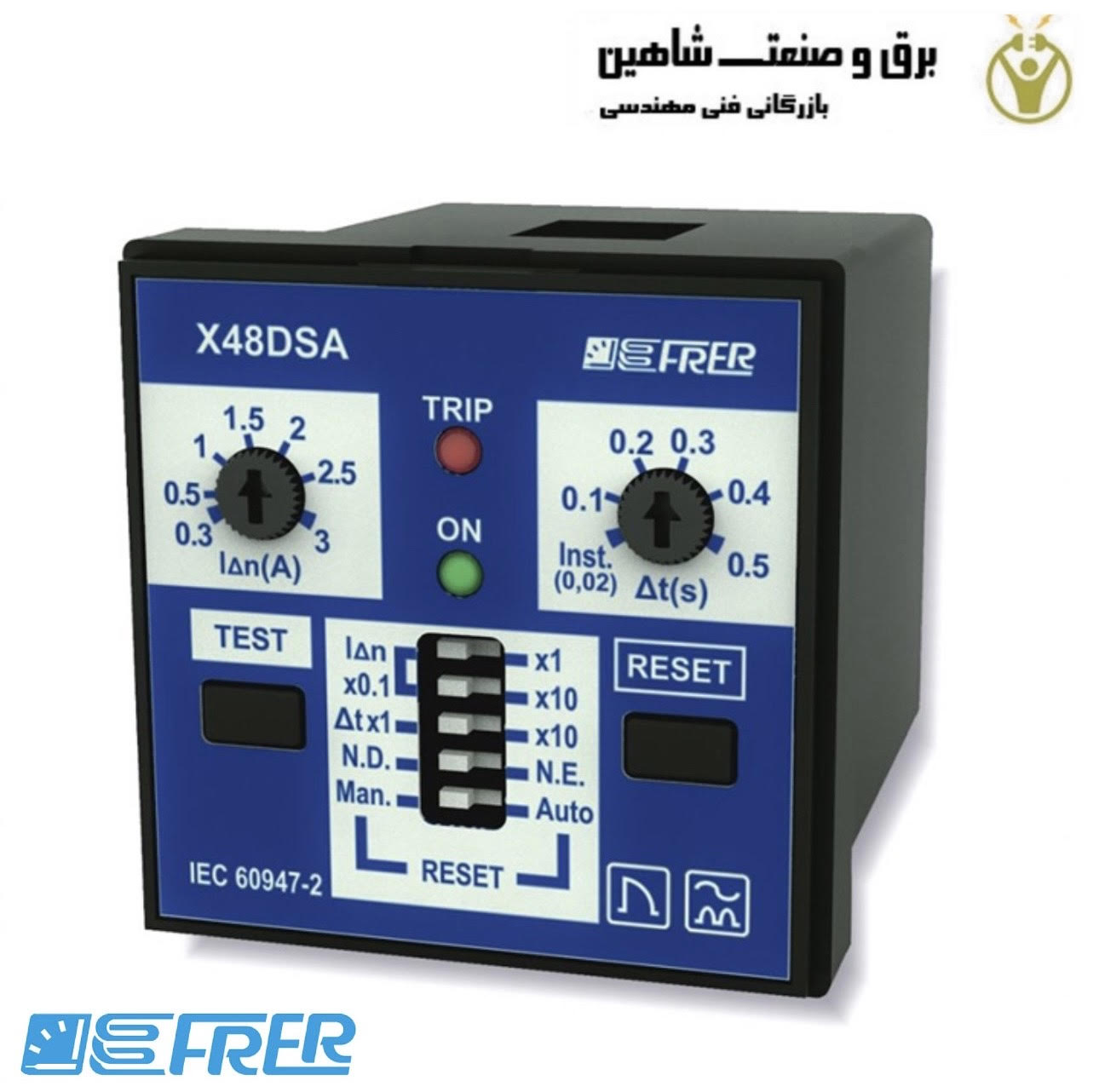

رله نشت جریان FRER مدل X48DSA300X20E فرر یک رله چفت‌کننده تخصصی است که برای نظارت بر نشت جریان به زمین در سیستم‌های الکتریکی سه فاز استفاده می‌شود و در صورت بروز نشت ولتاژ خطرناک، مدار را قطع می‌کند. رله های نشتی جریان را می توان در تابلوهای توزیع خانگی یافت و برای تشخیص خرابی عایق ها و جلوگیری از شوک الکتریکی استفاده می شود. رله های نشتی با ردیابی جریانی که از طریق هادی فاز و هادی خنثی مدار الکتریکی می گذرد، مدار را برای نشت قابل توجه بین منبع برق و زمین کنترل می کنند. اگر جریان فاز و خنثی برابر و متعادل باشند، رله مدار را قطع نمی کند زیرا هیچ تفاوتی بین این دو وجود ندارد و در نتیجه هیچ نشانه ای از نشتی ولتاژ وجود ندارد. با این حال، اگر اختلاف وجود داشته باشد، رله جریان جریان را قطع می کند و قطع کننده را قطع می کند و مدار را خاموش می کند تا از آسیب ناشی از شوک الکتریکی جلوگیری شود. رله نشت جریان FRER مدل X48DSA300X20E فرر در دسته تجهیزات اتوماسیون صنعتی قرار دارد.
مشخصات فنی رله نشت جریان FRER مدل X48DSA300X20E فرر
- اندازه: 48 x 48 x 59 میلی متر
- محدوده تنظیم فعلی: 30mA-30A
- کمک منبع تغذیه: 20-260Vac/dc (<2VA)
- پنل نصب شده
- نشانگر فلاش LED سطح نشتی: نوع: Trip1 + Trip2 + تنظیم مجدد خارجی + LED lampegg. * LED چشمک زن * (* عملکرد چشمک زن LED برای نشان دادن سطح جریان نشتی قبل از خاموش شدن رله اجرا شده است (شبیه سازی نمودار میله ای).
- تنظیم جریان سفر IDn trimmer.
- تنظیم تاخیر سفر Dt trimmer.
- انتخابگر برنامه نویسی.
- چراغ روشن نشان می دهد که ELR روشن است.
- LED TRIP نشان می دهد که ELR سطح % جریان نشتی / خاموش شده است (فقط برای کد “L”).
- دکمه فشاری TEST برای تست سفر رله.
- دکمه RESET برای بازیابی رله پس از سفر.
