توضیحات

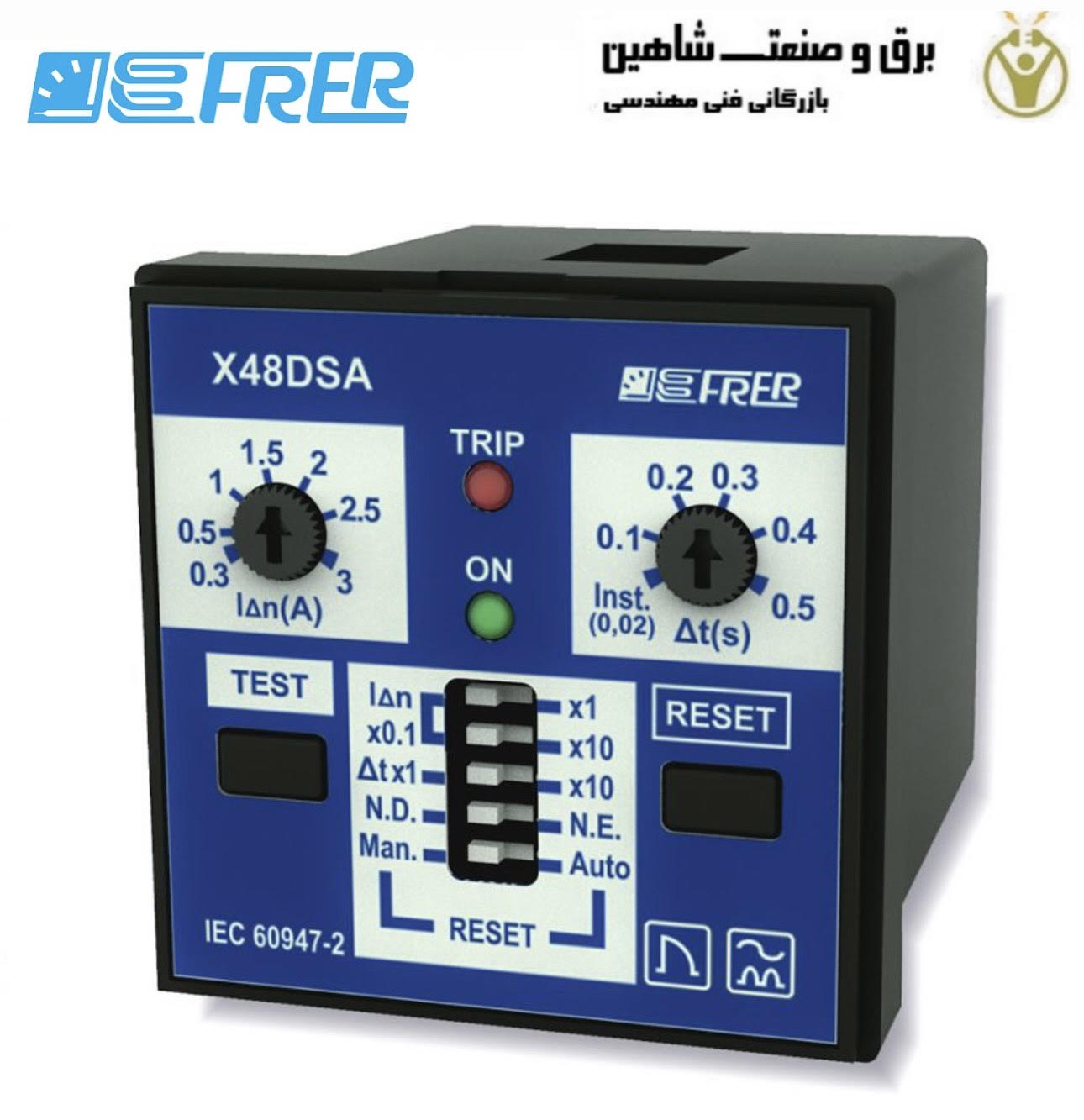

رله نشتی زمین فوق فشرده FRER مدل X48DSA030X20S فرر یک رله لچینگ تخصصی است که برای نظارت بر نشت جریان به زمین در سیستم‌های الکتریکی سه فاز استفاده می‌شود و در صورت بروز نشت ولتاژ خطرناک، مدار را قطع می‌کند. رله های نشتی زمین را می توان در تابلوهای توزیع خانگی یافت و برای تشخیص خرابی عایق ها و جلوگیری از شوک الکتریکی استفاده می شود. رله نشتی زمین X48DSA030X20S با ردیابی جریانی که از طریق هادی فاز و هادی خنثی مدار الکتریکی می گذرد، مدار را برای نشت قابل توجه بین منبع برق و زمین کنترل می کند.
اگر جریان فاز و خنثی برابر و متعادل باشند، رله مدار را قطع نمی کند زیرا هیچ تفاوتی بین این دو وجود ندارد و در نتیجه هیچ نشانه ای از نشتی ولتاژ وجود ندارد. با این حال، در صورت وجود اختلاف، رله جریان جریان را قطع می کند و قطع کننده را قطع می کند و مدار را خاموش می کند تا از آسیب ناشی از شوک الکتریکی جلوگیری شود. رله نشتی زمین فوق فشرده X48DSA030X20S از کاربردی ترین تجهیزات اتوماسیون صنعتی است.
مشخصات فنی رله نشتی زمین فوق فشرده FRER مدل X48DSA030X20S فرر
- مقدار اندازه‌گیری شده/نظارت‌شده: نشت زمین
- پیکربندی تماس: DPDT
- شبکه: AC
- نصب: هموار
- هنجارها: IEC
- سایر مشخصات: فشرده
- محدوده تنظیم جریان: 30 میلی آمپر.. 30 آمپر در 3 / محدوده / 30..300 آمپر
- اندازه گیری جریان: TRMS
- محدوده تنظیم تاخیر: 0,02…5 ثانیه در 2 / محدوده
- فرکانس کاری: 47…63 هرتز
- فیلتر هارمونیک سوم: تضعیف 80% @ 150Hz
- ویژگی عملکرد: نوع A secondo / مطابق با IEC775
- تست اتصال توریید: پیوسته
- تماس سفر: 2 اینچ DPDT، AC18A 250Vac
- ایمنی – استاندارد (N.D.): مثبت (N.E.)
- تلاش مجدد خودکار – دستی (مرد): 3 تکرار (خودکار)
- دمای عملیاتی: 0…+50 درجه سانتی گراد، R.H <90% n.c.
- دمای نگهداری: -20…+70 درجه سانتی گراد
- عایق: IEC61010-1 CAT III,300V
- اتصالات: پایانه های قابل برداشت
- مواد گرمانرم تنظیم کننده: UL94-V0
- حفاظت برای مسکن: IP50
- حفاظت از جلو: IP52
- حفاظت از پایانه ها: IP20
- مطابق با: IEC 60947-2
