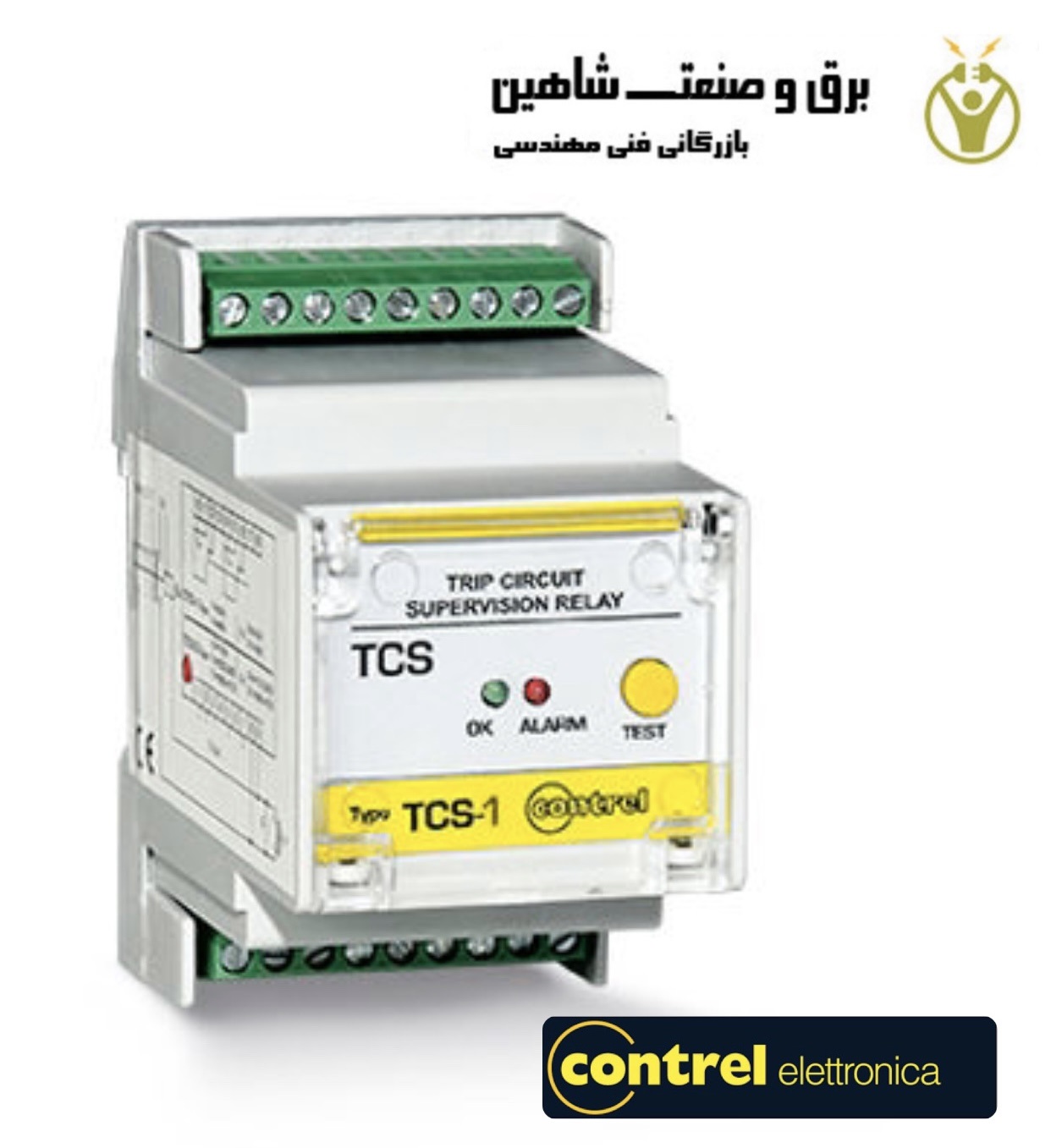

رله کنترل مدار تریپ Contrel مدل TCS-4 کنترل برای مدیریت مدارهای جداسازی MCCB یا مدارهای حفاظتی داده می شود. در واقع، در هر نقطه ای که در یک مدار نفوذی رخ دهد (رله خروجی هر سیم پیچ تریپ شنت MCCBهای ایمنی خاص و شبکه در میان رله) و موظف است که MCCB به دلیل هر گونه نامنظمی در خط قطع شود، چنین MCCB قطع نمی شود. رله TCS دستگاهی است که برای کنترل مدار آزاد کردن قطع کننده مدار یا کنترل مدار ایمنی استفاده می شود.
در واقع در صورت قطع شدن مدار تشکیل شده از رله خروجی هر گونه حفاظتی، سیم پیچ جریان شنت مدارشکن و اتصالات بین رله و سیم پیچ، زمانی که نیاز به باز کردن کلید مدار به دلیل ایراد در مدار وجود دارد. خط، در عدم امکان قادر به انجام آن پیدا کنید. همه اینها در صورت تجهیز سیستم به چندین حفاظ منجر به مداخله سوئیچ دیگری و در نتیجه از کار افتادن قسمت مرتبط تری از سیستم می شود.
کاربرد رله کنترل مدار تریپ Contrel مدل TCS-4 کنترل
با فرض وجود تنها یک مدارشکن، استفاده از رله TCS اهمیت بیشتری پیدا می کند، زیرا تضمین عملکرد مدار آزادسازی در این مورد اساسی است. کاربرد بسیار مهم دیگر در مدارهای اضطراری مطابق با استانداردهای CEI 64-8/537.4.3 هنگام استفاده از سیم پیچ شنت است، به عنوان مثال در مدارهایی که باید پمپ های آتش نشانی را به کار گیرند و غیره.
رله دارای منبع تغذیه کمکی است که از نظر الکتریکی از ولتاژ کنترل جدا است. در شرایط مدار معمولی و با وجود ولتاژ کمکی در رله TCS، LED سبز “OK” روشن باقی می ماند.
هنگامی که یک ناهنجاری در مدار آزادسازی یا اضطراری رخ می دهد، LED قرمز “ALARM” روشن می شود و LED سبز “OK” خاموش می شود. در همان زمان، رله مبادله دوگانه نهایی برای هرگونه سیگنال دهی صوتی و تکرار از راه دور غیرفعال می شود. همین سیگنال در وضعیت خاموش شدن مدارشکن نیز وجود دارد. همچنین می توان با استفاده از همان ولتاژ ولتاژ تغذیه کمکی به رله TCS، کمبود ولتاژ به مدارهای کمکی را تشخیص داد.
در واقع، از آنجایی که رله نهایی به طور معمول برق دار است (ایمنی مثبت)، در صورت قطع برق، رله نهایی مانند وضعیت خطای مدار خاموش می شود، اما در این حالت سیگنال های جلوی رله هر دو خواهند بود. خاموش باشد
