توضیحات

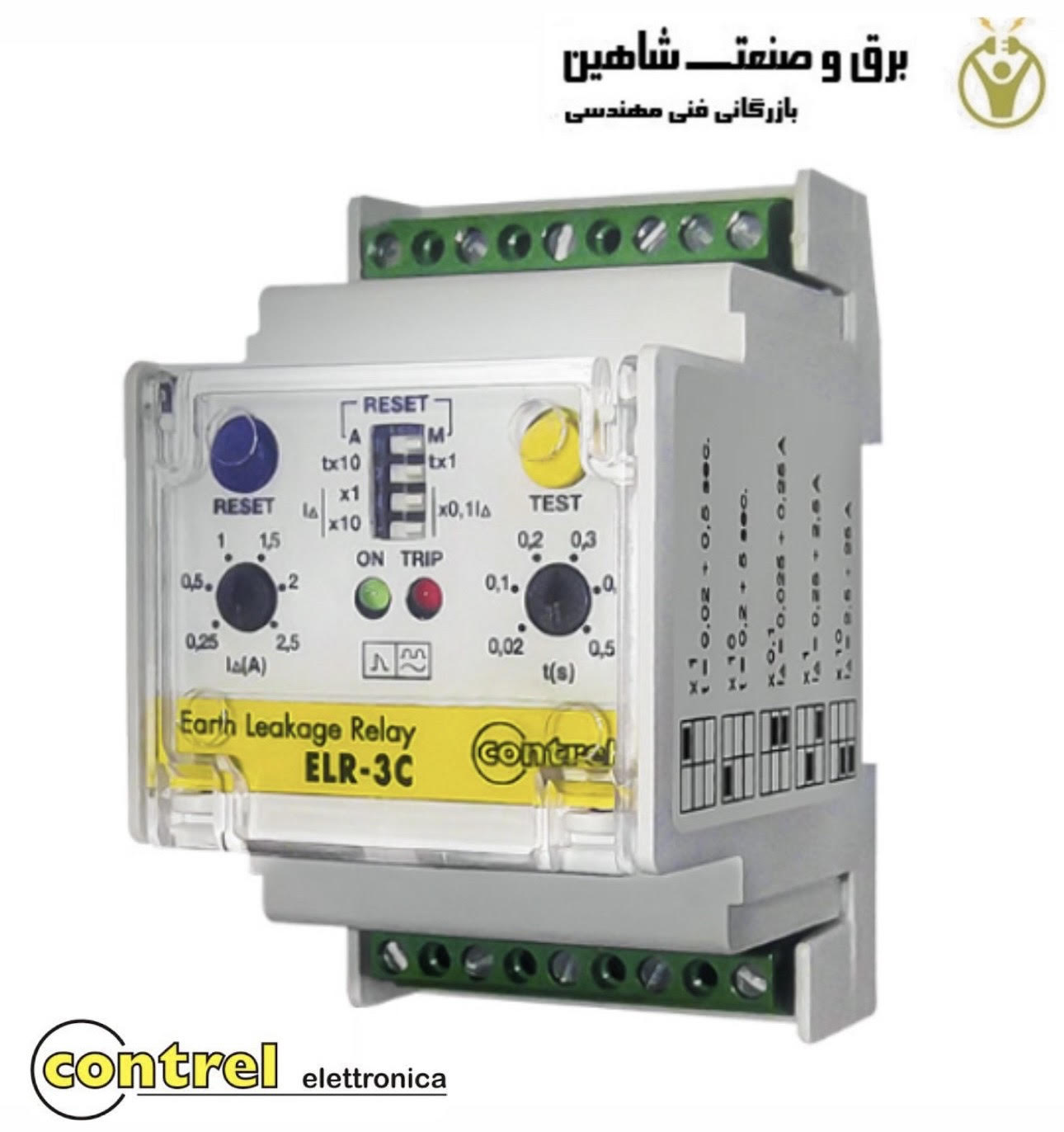

رله نشتی زمین contrel-Fanox مدل ELR-3C کنترل-فانوکس یک رله لچینگ تخصصی است که برای نظارت بر نشت جریان به زمین در سیستم‌های الکتریکی سه فاز استفاده می‌شود و در صورت بروز نشت ولتاژ خطرناک، مدار را قطع می‌کنند. تشخیص داده می شود. رله های نشتی زمین را می توان در تابلوهای توزیع خانگی یافت و برای تشخیص خرابی عایق ها و جلوگیری از شوک الکتریکی استفاده می شود. رله های نشتی زمین با ردیابی جریانی که از طریق هادی فاز و هادی خنثی مدار الکتریکی می گذرد، مدار را برای نشت قابل توجه بین منبع برق و زمین کنترل می کنند. اگر جریان فاز و خنثی برابر و متعادل باشند، رله مدار را قطع نمی کند زیرا هیچ تفاوتی بین این دو وجود ندارد و در نتیجه هیچ نشانه ای از نشتی ولتاژ وجود ندارد. با این حال، در صورت وجود اختلاف، رله جریان جریان را قطع می کند و قطع کننده را قطع می کند و مدار را خاموش می کند تا از آسیب ناشی از شوک الکتریکی جلوگیری شود. رله نشتی contrel مدل ELR-3C از اجزاء مهم و ضروری در دسته تجهیزات اتوماسیون صنعتی است.
این رله از خانواده رله‌های ارت فالت Contrel است و همان ویژگی‌های اصلی مدل‌های تابلویی ۹۶×۹۶ این برند را در بدنه‌ای ماژولار برای نصب روی ریل ۳۵ میلی‌متری ارائه می‌کند. عرض دستگاه ۳ مدول (۵۲٫۵ میلی‌متر) است و به همین دلیل در تابلوهای توزیع، کنار کلیدهای مینیاتوری و کلیدهای کامپکت، به‌راحتی جا می‌گیرد. رله نشتی ELR-3C یک آستانه عملکرد دارد و خروجی آن یک کنتاکت تبدیلی ۵ آمپر برای فرمان قطع است.
ویژگی‌های رله نشتی ELR-3C
محدوده تنظیم بسیار وسیع جریان و زمان، مهم‌ترین مزیت این مدل است؛ به کمک آن می‌توان بین رله‌های بالادست و پایین‌دست هماهنگی ایجاد کرد تا با نشتی در یک فیدر، فقط همان فیدر قطع شود. حساسیت نوع A باعث می‌شود رله علاوه بر جریان‌های نشتی سینوسی، جریان‌های نشتی DC ضربانی را هم تشخیص دهد. یکی از ویژگی‌های برجسته رله نشتی ELR-3C، پایش دائمی مدار بین ترانس حلقوی و رله است؛ بنابراین قطع شدن سیم ترانس، بدون اطلاع باقی نمی‌ماند. امکان انتخاب ریست دستی یا خودکار با میکروسوئیچ، دکمه تست و ریست روی دستگاه، LED سبز برای حضور تغذیه و LED قرمز برای وضعیت قطع هم از دیگر امکانات این رله است. فیلتر هارمونیک سوم نیز به‌صورت اختیاری برای شبکه‌های دارای بارهای غیرخطی عرضه می‌شود.
تنظیم جریان و زمان
جریان قطع با پتانسیومتر جلوی دستگاه و ضریب‌های انتخابی، در محدوده ۰٫۰۲۵ تا ۲۵ آمپر تنظیم می‌شود. زمان تأخیر هم با یک پتانسیومتر و ضریب ×۱ یا ×۱۰، در بازه ۰٫۰۲ تا ۰٫۵ ثانیه یا ۰٫۲ تا ۵ ثانیه قابل تنظیم است. برای حفاظت افراد، حساسیت‌های پایین در حد ده‌ها میلی‌آمپر با زمان کم و برای حفاظت تجهیزات و ایجاد هماهنگی با رله‌های پایین‌دست، جریان و زمان بالاتر انتخاب می‌شود.
نصب و سیم‌بندی
رله نشتی ELR-3C با ترانس‌های حلقوی سری CT-1 کنترل کار می‌کند. همه فازها و نول مدار باید از داخل ترانس عبور کنند و سیم ارت (PE) نباید از آن رد شود. ثانویه ترانس به ترمینال‌های ورودی رله وصل می‌شود و کنتاکت تبدیلی خروجی، بوبین قطع (شنت تریپ) کلید اصلی یا کنتاکتور را فرمان می‌دهد. قطر ترانس را متناسب با کابل‌های مدار انتخاب کنید و کابل‌ها را تا حد امکان در مرکز آن قرار دهید.
رله نشتی ELR-3C یا ELR-7؟
هر دو مدل از یک خانواده‌اند، اما ELR-3C برای نصب روی ریل و ELR-7 برای نصب روی درب تابلو طراحی شده است. اگر نمایش و تنظیم رله روی درب تابلو برای اپراتور مهم است یا به دو کنتاکت خروجی جداگانه نیاز دارید، قیمت رله ارت فالت ELR-7 را ببینید. برای مقایسه با برندهای دیگر هم قیمت رله ارت فالت لواتو 31RM415 و قیمت رله ارت فالت تایترونیک RMT1 را بررسی کنید.
مشخصات فنی رله نشتی ELR-3C
| مشخصه | مقدار |
|---|---|
| نوع | رله حفاظت جریان نشتی با ترانس خارجی |
| ولتاژ تغذیه | ۲۴۰/۴۱۵ ولت AC و ۱۱۰ ولت AC/DC (نسخه‌های ۲۴/۴۸ و ۱۲ ولت اختیاری) |
| توان مصرفی | ۶ ولت‌آمپر |
| محدوده تنظیم جریان | ۰٫۰۲۵ تا ۲۵ آمپر |
| محدوده تأخیر زمانی | ۰٫۰۲ تا ۵ ثانیه |
| کلاس حفاظت نشتی | نوع A |
| خروجی | ۱ کنتاکت تبدیلی، ۵ آمپر در ۲۴۰ ولت AC |
| نشانگرها | LED سبز تغذیه، LED قرمز قطع |
| نصب | ریل DIN، عرض ۳ مدول |
| درجه حفاظت | IP40 جلو، IP20 ترمینال‌ها |
| دمای کاری | ۱۰- تا ۶۰+ درجه سانتی‌گراد |
| وزن | ۳۰۰ گرم |
قیمت و خرید رله نشتی ELR-3C
برق و صنعت شاهین رله نشتی ELR-3C و ترانس‌های حلقوی سازگار با آن را برای تابلوسازان و واحدهای بهره‌برداری عرضه می‌کند. برای آشنایی با انواع این تجهیز و تفاوت آن با کلید محافظ جان، انواع رله ارت فالت را ببینید و برای قیمت روز و انتخاب ترانس مناسب، استعلام قیمت روز را از کارشناسان فروش بگیرید.
سوالات متداول
آیا رله نشتی ELR-3C بدون ترانس حلقوی کار می‌کند؟
خیر، این رله جریان نشتی را از ثانویه ترانس خارجی دریافت می‌کند و بدون آن قادر به اندازه‌گیری نیست.
حساسیت نوع A چه اهمیتی دارد؟
رله نوع A علاوه بر نشتی سینوسی، نشتی‌های DC ضربانی ناشی از تجهیزات الکترونیکی تک‌فاز را هم تشخیص می‌دهد و برای بیشتر تابلوهای امروزی مناسب‌تر از نوع AC است.
ریست دستی بهتر است یا خودکار؟
در بیشتر کاربردها ریست دستی ایمن‌تر است، چون اپراتور را وادار می‌کند پیش از وصل مجدد، علت نشتی را بررسی کند.
زمینه های کاربردی رله نشتی زمین contrel-Fanox مدل ELR-3C کنترل-فانوکس
- تابلوهای کنترل موتور و تابلوهای سوئیچ
رله همراه با CBCT که قادر به نظارت بر هادی های تغذیه است را می توان به طور جداگانه در محدوده تابلو نصب کرد. ویژگی های ELR مانند تست / تنظیم مجدد، خروجی آلارم و نشانگر دیجیتالی مداوم برای مقدار جریان باقیمانده برای کاربردهای صنعتی مناسب تر است. ELR همراه با رهاسازی شنت MCCB در کاربردهای موتوری استفاده می شود. نشت جریان از بدنه موتور به زمین باعث می شود که CBCT جریان نشتی زمین را حس کند و از این رو برای پرسنل انسانی که در مجاورت نزدیک کار می کنند محافظت می کند. - معادن زمین
در معادن زمین هرگونه جریان نشتی بالاتر از حد مجاز کشنده است. کارگرانی که با ابزارهای مختلف در معادن فعالیت می کنند با خطر شدید آتش سوزی مواجه هستند. ELR باید همراه با قطع کننده مدار با درجه بندی مناسب استفاده شود.
