توضیحات

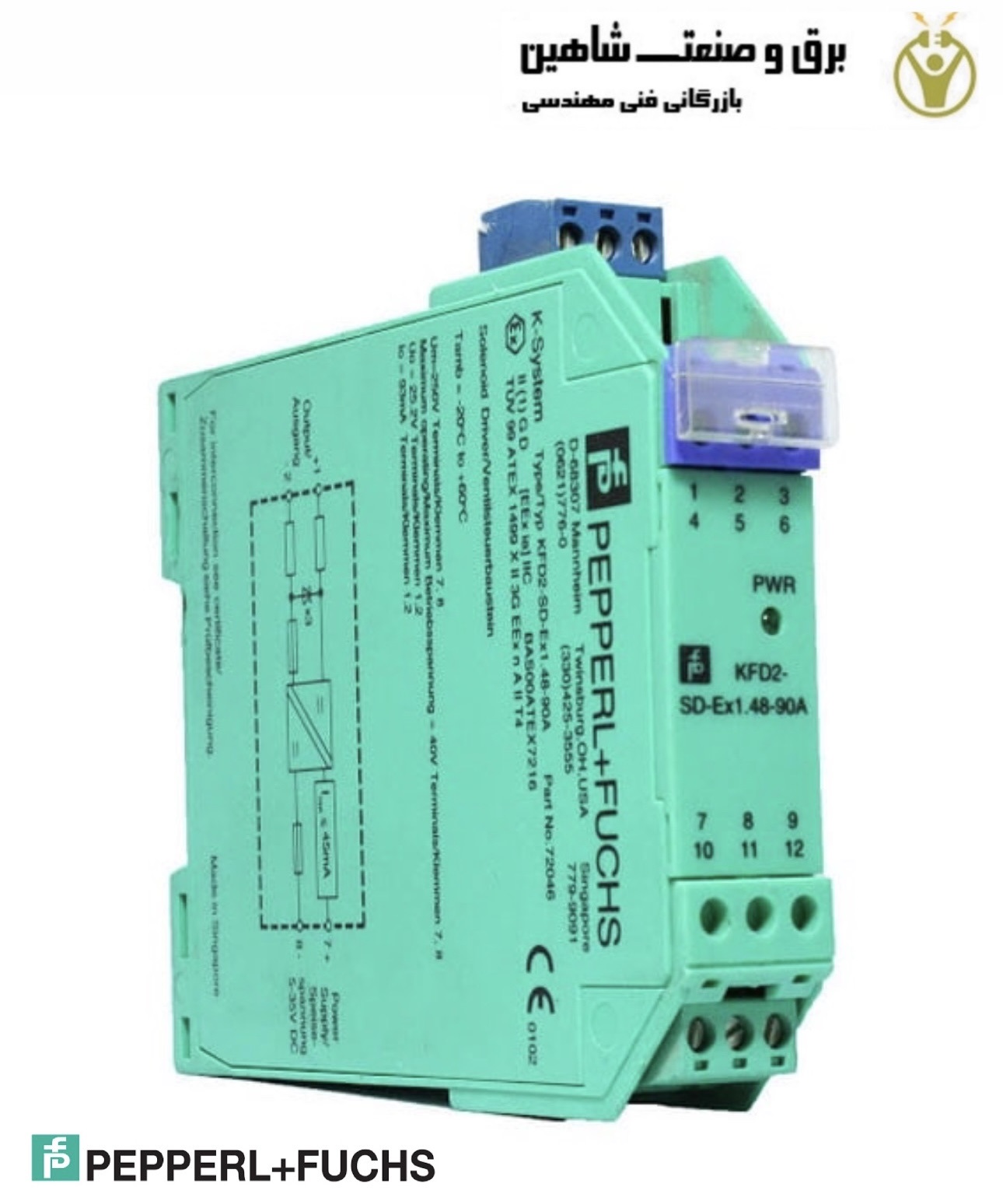

ماژول درایور شیر برقی Pepperl+Fuchs مدل KFD2-SD-EX1.48-90A منبع تغذیه خود را از سیگنال ورودی اعمال شده دریافت می کنند. ورودی و خروجی به صورت گالوانیکی از یکدیگر جدا می شوند. ولتاژ اعمال شده به پایانه های 7+ و 8- با استفاده از مبدل DC/DC به خروجی منتقل می شود. برای ولتاژهای تغذیه تا 18 ولت، ولتاژ خروجی مدار باز حدود 1.3 برابر ولتاژ تغذیه است. جریان ورودی به بار بستگی دارد و حداکثر را حمل می کند. 70 میلی آمپر برای KFD2-SD-Ex1.48 یا حداکثر. 85 میلی آمپر برای KFD2-SD Ex1.48.90A. جریان خروجی به 35.3 میلی آمپر یا 45.3 میلی آمپر محدود شده است. برای ولتاژ ورودی بالای 18 ولت، ولتاژ خروجی توسط دیودهای زنر داخلی محدود می شود. ولتاژ مدار باز برای هر دو دستگاه DC 22.8 V است. ولتاژ خروجی و جریان خروجی به بار و همچنین ولتاژ ورودی بستگی دارد. ماژول درایور شیر برقی مدل KFD2-SD-EX1.48-90A یکی از تجهیزات اتوماسیون صنعتی کاربردی است.
مزایای ماژول درایور شیر برقی Pepperl+Fuchs مدل KFD2-SD-EX1.48-90A
- کنترل/تامین دریچه های ایمن ذاتی، آلارم های صوتی، نشانگرها و غیره
- کنترل/تامین نیمه هادی ها (به عنوان مثال واحدهای LED یا LCD) در مورد نیمه هادی های کنترل کننده، یک مقاومت موازی تقریباً. 10 کیلو اهم، مستقیماً به بار متصل می شود، اگر نظارت بر شکستگی سرب فعال شود، ممکن است لازم باشد.
مشخصات فنی
- حلقه ولتاژ نامی تغذیه می شود
- تلفات برق 1.3 وات
- پایانه های اتصال 7+، 8-
- ولتاژ نامی Ue 5 … 35 V DC
- جریان 6 میلی آمپر در ولتاژ منبع تغذیه اسمی 18.5 ولت،
- 70 میلی آمپر در ولتاژ نامی تغذیه 35 ولت
- مقاومت داخلی ≤ 303 Ω
- جریان محدود IE: ≥ 35.3 میلی آمپر
- ولتاژ UE: 12.1 ولت
- ولتاژ حلقه باز ≥ 22.8 ولت
- پایانه های اتصال 1+، 2-
- جریان کاری نامی خروجی 35 میلی آمپر
- سیگنال خروجی این مقادیر برای ولتاژ عملیاتی نامی 20 … 35 ولت DC معتبر هستند
- سازگاری الکترومغناطیسی NE 21
- درجه حفاظت IEC 60529
- دمای محیط -20 … 60 درجه سانتی گراد (253 … 333 K)
- درجه حفاظت IP20
- جرم تقریبا 100 گرم
- ابعاد 20 × 107 × 115 میلی متر (0.8 × 4.2 × 4.5 اینچ)
