توضیحات

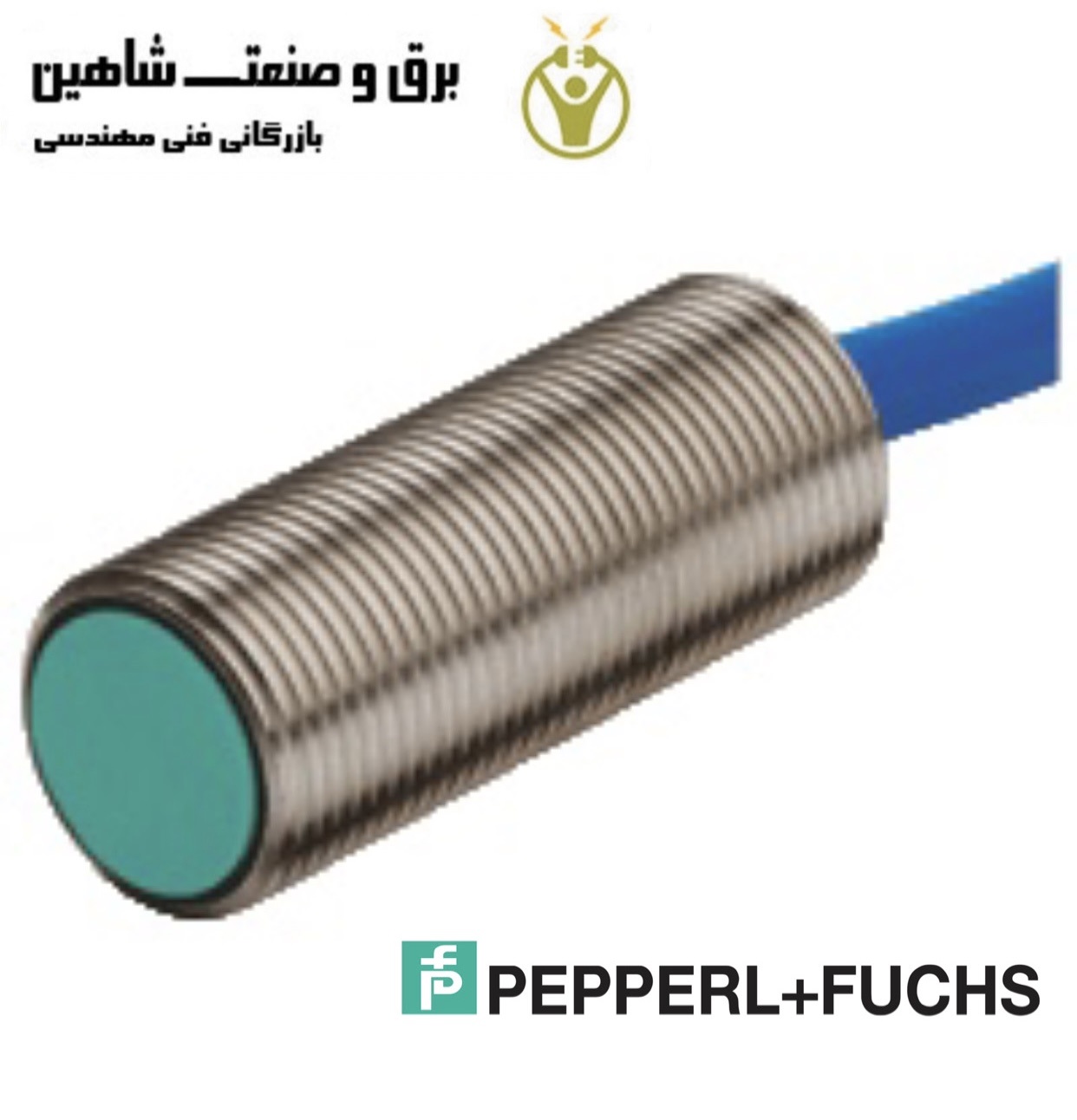

سنسور القایی pepperl مدل nJ2-11-N-G-Y پپرل فوکس به دلیل اصل عملکرد الکترومغناطیسی خود برای تشخیص بدون تماس اجسام فلزی مناسب است. علاوه بر این، تشخیص اشیاء بدون تماس است و آغازگرها هیچ قطعه متحرکی ندارند. این، همراه با فناوری ویژه ASIC و فرآیندهای ساخت خاص، به عنوان مثال. فن آوری بسته بندی اندازه تراشه (CSP) و محفظه ذوب داغ الاستیک برای محافظت از اجزا، حسگرهای القایی را به ویژه قوی و بادوام می کند. این محصول از تجهیزات اتوماسیون صنعتی پرکاربرد است.
حسگرهای القایی با توجه به اصل عملکردی خود، قادرند نه تنها مواد مغناطیسی، بلکه رسانای الکتریکی، آلومینیوم، برنج، مس و فولاد ضد زنگ را نیز تشخیص دهند. بهترین نتایج = بالاترین فاصله حسی با فلز فرومغناطیسی تولید می شود. فلز فرومغناطیسی همچنین به عنوان یک مقدار مرجع برای فاصله سنجش اسمی Sn در برگه داده استفاده می شود. سایر فلزات فاصله حسی کمتری دارند که با استفاده از فاکتورهای کاهشی قابل محاسبه است.
سر اندازه گیری سنسور از یک مدار رزونانس LC با یک هسته مغناطیسی تشکیل شده است که یک میدان الکترومغناطیسی ایجاد می کند. هسته مغناطیسی برای هدایت میدان به جلو ضروری است تا هیچ میدان مغناطیسی ایجاد نشود که کل سنسور را در بر بگیرد. اگر اکنون یک جسم فرومغناطیسی وارد این میدان مغناطیسی شود، جریان های گردابی به این جسم القا می شود که از مدار نوسانی انرژی می گیرد. این منجر به تغییر سطح می شود که با کمک یک مبدل سیگنال و یک مرحله خروجی به سیگنال الکتریکی تبدیل می شود.
مشخصات سنسور القایی pepperl مدل nJ2-11-N-G-Y پپرل فوکس
- سری راحتی
- عملکرد سوئیچینگ: به طور معمول بسته (NC)
- نوع خروجی: NAMUR
- فاصله عملیاتی نامی: 2 میلی متر
- نصب: فلاش
- فاصله عملیاتی مطمئن : 0 … 1.62 میلی متر
- فاصله عملیاتی واقعی: 1.8 … 2.2 میلی متر
- ضریب کاهش rAl: 0.4
- ضریب کاهش rCu: 0.3
- ضریب کاهش r304: 0.85
- رتبه بندی های اسمی
- ولتاژ اسمی: 8 ولت
- فرکانس سوئیچینگ : 0 … 3000 هرتز
- هیسترزیس : 0.5 … 3.5 نوع. 2%
- مصرف فعلی
- صفحه اندازه گیری شناسایی نشد: حداقل 3 میلی آمپر
- صفحه اندازه گیری شناسایی شده: = 1 میلی آمپر
- پارامترهای مربوط به ایمنی عملکردی
- MTTFd : 5887 a
- زمان ماموریت (TM): 20 صبح
- پوشش تشخیصی (DC): 0 %
- رعایت استانداردها و دستورالعمل ها
- انطباق استاندارد
- نامور: EN 60947-5-6:2000
- IEC 60947-5-6:1999
- تاییدیه UL: فهرست cULus، هدف عمومی
شرایط محیطی
- دمای محیط: -25 … 100 درجه سانتیگراد (-13 … 212 درجه فارنهایت)
مشخصات مکانیکی
- نوع اتصال: کابل PVC، 10 متر
- سطح مقطع هسته: 0.34 میلی متر مربع
- جنس بدنه: فولاد ضد زنگ 1.4305 / AISI 303
- چهره حسگر: PVDF
- قطر بدنه: 14 میلی متر
- درجه حفاظت: IP66 / IP68
کابل
- شعاع خمش: > 10 x قطر کابل
اطلاعات کلی
- استفاده در مناطق خطرناک: به دفترچه راهنما مراجعه کنید
- دسته بندی : 1G; 2G; 1D
- وزن حمل و نقل: 1.5 کیلوگرم
