توضیحات

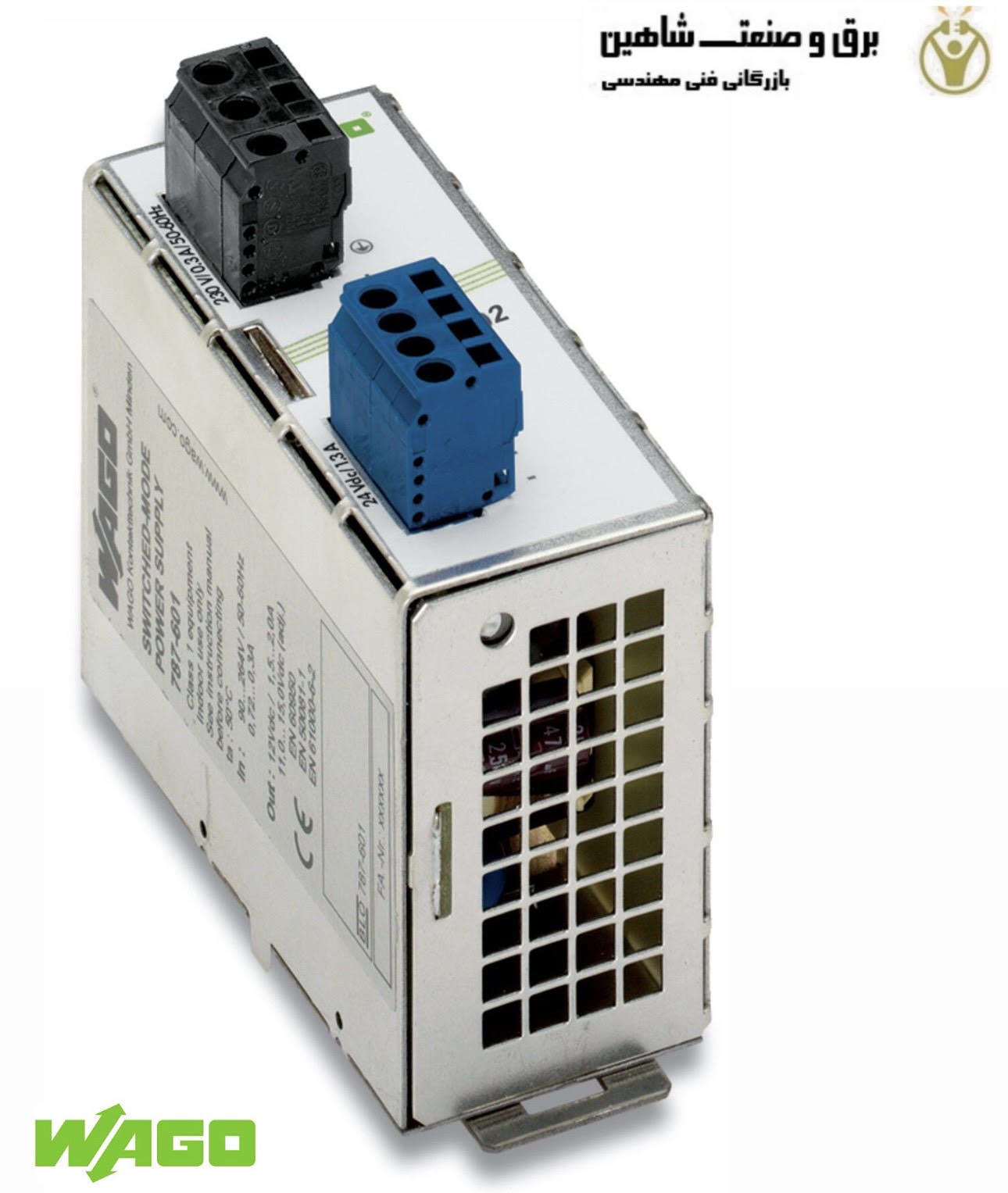

منبع تغذیه حالت سوئیچ wago مدل 787-602 واگو، یک منبع تغذیه 1 خروجی ریلی EPSITRON® CLASSIC است که برای استفاده در کابینت های تابلو برق محصور شده است. از ویژگی های خنک کننده همرفت طبیعی در هنگام نصب افقی، حفاظت در برابر اتصال کوتاه، حفاظت از اضافه بار از طریق مدار محافظ حرارتی و حفاظت در برابر ولتاژ اضافی برخوردار است. یک فیوز DC خارجی برای ولتاژ ورودی DC مورد نیاز است. منبع تغذیه حالت سوئیچ 787-602 واگو یکی از کاربردی ترین منابع تغذیه در تجهیزات اتوماسیون صنعتی است.

ویژگی ها و مزایا

• حفاظت از اضافه ولتاژ گذرا – Varistor
• حالت سوئیچ اولیه
• کلاس حفاظتی I
• 83% راندمان معمولی
• IP20 (طبق استاندارد EN 60529) درجه حفاظت
• 4.9 وات تلفات برق معمولی (230VAC/24VDC، 1.3A)
• ضد باربری
• برنامه های کاربردی: مدیریت نیرو

مشخصات فنی منبع تغذیه حالت سوئیچ wago مدل 787-602 واگو

• ورودی
  – فازها: 1
  – ولتاژ ورودی اسمی Ui nom:
  1 x 100 … 240 VAC; 140 … 300 VDC
  1 x AC 100 … 240 V; DC 140 … 300 V
  – محدوده ولتاژ ورودی: 1 x 90 … 264 VAC; 130 … 300 VDC
  – محدوده فرکانس اسمی شبکه: 50 … 60 هرتز. 0 هرتز
  – جریان ورودی II: ≤ 0.3 A (230 VAC)
  – جریان هجومی: ≤ 25 A
  – تصحیح ضریب توان (PFC): غیرفعال
  – زمان توقف خرابی برق: ≥ 20 ms (230 VAC)
• خروجی
  – ولتاژ خروجی اسمی Uo nom: 24 VDC (SELV)
  – محدوده ولتاژ خروجی: 22 … 28.8 VDC (قابل تنظیم)
  – تنظیم پیش فرض: DC 24 V
  – جریان خروجی اسمی Io nom: 1.3 A (24 VDC)
  – انحراف: ≤ 3٪
  – ریپل باقیمانده: ≤ 100 میلی ولت (پیک به پیک)
  – محدودیت فعلی: 1.5 x Io nom (نوع)
• سیگنالینگ و ارتباط
  – نشانگر وضعیت عملکرد: LED سبز (24 ولت OK)
• تلفات راندمان/قدرت
  – Pl تلفات برق: ≤ 4.9 وات
  – تلفات برق (حداکثر) Pl (حداکثر): 7 وات (90 VAC / 24 VDC؛ 1.3 A)
  – راندمان (نوع): 83 %
• حفاظت مدار
  – فیوز داخلی: T 2 A / 250 VAC
  – فیوز پشتیبان (الزامی): یک فیوز DC خارجی برای ولتاژ ورودی DC مورد نیاز است.
  – فیوز پشتیبان (توصیه می شود): قطع کننده مدار: C10 یا B10
