توضیحات

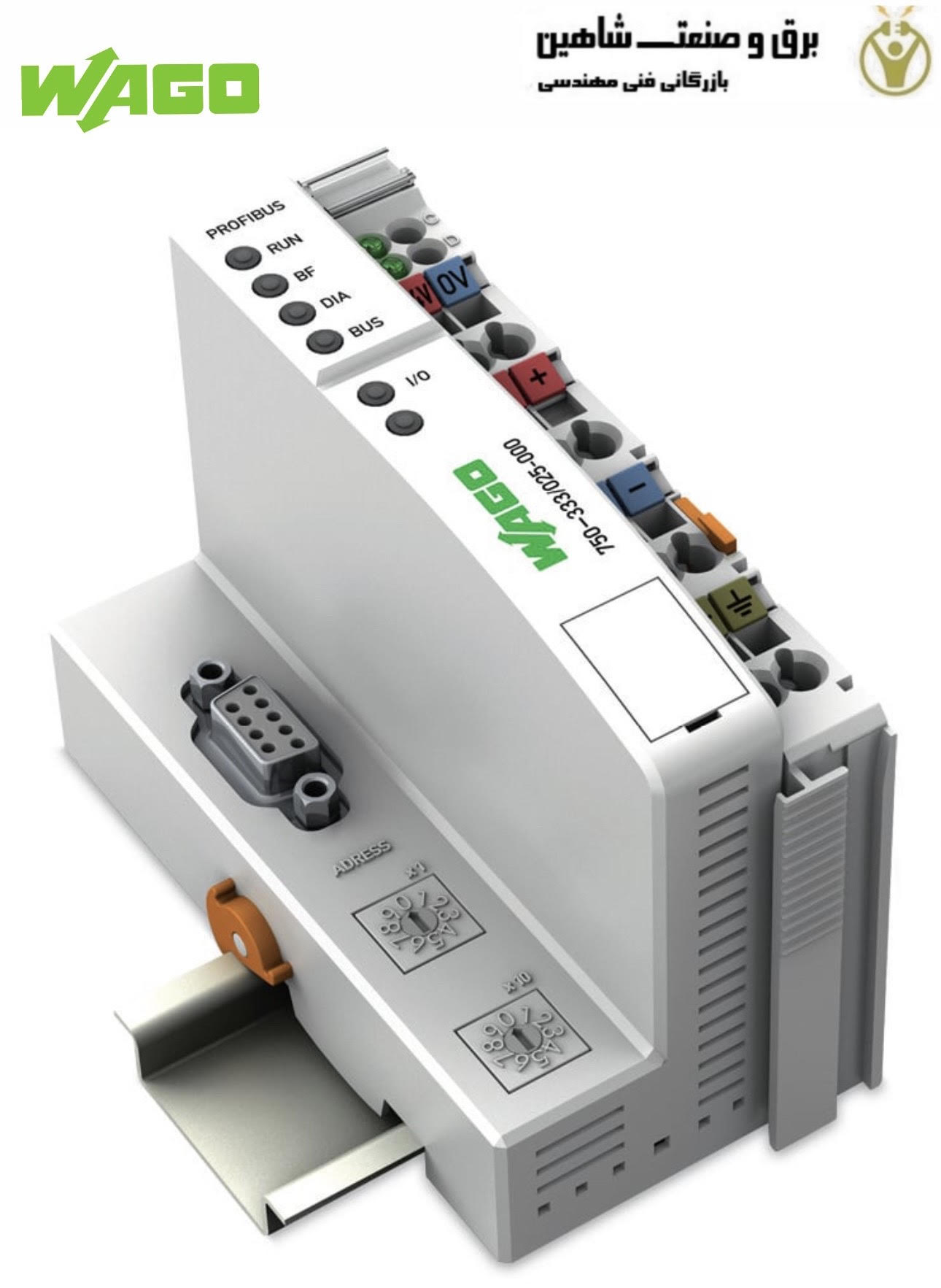

ترمینال رابط فیلدباس Wago مدل 750-333 واگو داده های جانبی تمام پایانه های باس WAGO-I/O-SYSTEM را در PROFIBUS DP ترسیم می کند. در مرحله اولیه سازی، باس کوپلر ساختار فیزیکی گره را تعیین می کند و از این اطلاعات برای ایجاد تصویر فرآیند همه ورودی ها و خروجی ها استفاده می کند. پایانه های اتوبوس با عرض بیت کمتر از 8 را می توان برای بهینه سازی فضای آدرس در هر بایت خلاصه کرد. علاوه بر این، امکان غیرفعال کردن پایانه های اتوبوس پیش بینی شده وجود دارد. در نتیجه ساختار فیزیکی گره را می توان به صورت جداگانه از نظر سیگنال های جانبی آن بدون دخالت در برنامه کنترل موجود طراحی کرد. مفهوم تشخیص بر اساس شناسه و تشخیص مرتبط با کانال مطابق با EN 50170 است. این نیاز به برنامه ریزی ماژول ها برای ارزیابی اطلاعات تشخیص خاص سازنده را از بین می برد. ترمینال رابط فیلدباس 750-333 از قطعات کاربردی در تجهیزات اتوماسیون صنعتی است.

داده های سیستم

• تعداد کوپلر روی مستر: 96 عدد با ریپیتر
• تعداد نقاط ورودی/خروجی: تقریباً. 6000 (وابسته به استاد)
• رسانه انتقال: کابل مسی مطابق با EN 50170
• حداکثر طول بخش اتوبوس: 100 متر … 1200 متر (وابسته به نرخ باود/بسته به کابل)
• نرخ انتقال: 9.6 kbaud … 12 Mbaud
• زمان انتقال معمولی: 1 ms (10 کوپلر؛ هر کدام با 32 ورودی/خروجی دیجیتال و 12 Mbaud) حداکثر. 3.3 میلی‌ثانیه
• اتصال اتوبوس: 1 x D-sub 9; کانکتور زن

با افزودن این ماژول رابط فیلدباس از WAGO به راه اندازی، ارتباط بین سیستم های خود را ساده کنید. با انتقال اطلاعات به و از دستگاه‌های شما با زمان انتقال سریع بین 1 تا 3.3 میلی‌ثانیه، کارخانه شما را کارآمد نگه می‌دارد. این کوپلر با نگاشت داده های جانبی ماژول های سیستم WAGO I/O در شبکه Profibus DP کار می کند. استفاده از این چارچوب برای اتوماسیون ماشین خود به این معنی است که می توانید چندین مؤلفه را با یک کابل متصل و نظارت کنید و مطمئن شوید که مدار شما برای موفقیت سیم کشی شده است. این کامپوننت دارای محدوده نرخ باود بین 9.6 کیلوبایت تا 12 مگابایت در روز است که آن را به یک راه حل سریع و موثر برای انتقال داده تبدیل می کند.

ویژگی ها و مزایا ترمینال رابط فیلدباس Wago مدل 750-333 واگو

• رتبه بندی IP20 به این معنی است که ضد لمس است و در برابر اشیاء بزرگتر از 12 میلی متر محافظت می شود
• محدوده دمای عملیاتی گسترده بین -20 درجه سانتیگراد و +60 درجه سانتیگراد برای استفاده در تنظیمات سخت
• سوئیچ های با کاربری آسان برای پیکربندی ساده
• ماژول های ورودی/خروجی به شبکه Profibus DP عملکرد plug-and-play را برای راه اندازی ساده ارائه می دهند

برنامه های کاربردی

• انبارها
• اتوماسیون صنعتی
• صنایع دریایی

مشخصات فنی

• برند: واگو
• نوع لوازم جانبی: کوپلر
• سری: 750
• نوع نصب: ریل DIN
• کاربرد: اتوماسیون صنعتی، صنایع دریایی
• خاتمه: گیره قفس
• حداکثر دمای عملیاتی: +60 درجه سانتیگراد
• ابعاد: 51 × 65 × 100 میلی متر
• Distrelec شناسه محصول: 11050458
• کشور مبدا: آلمان
