توضیحات

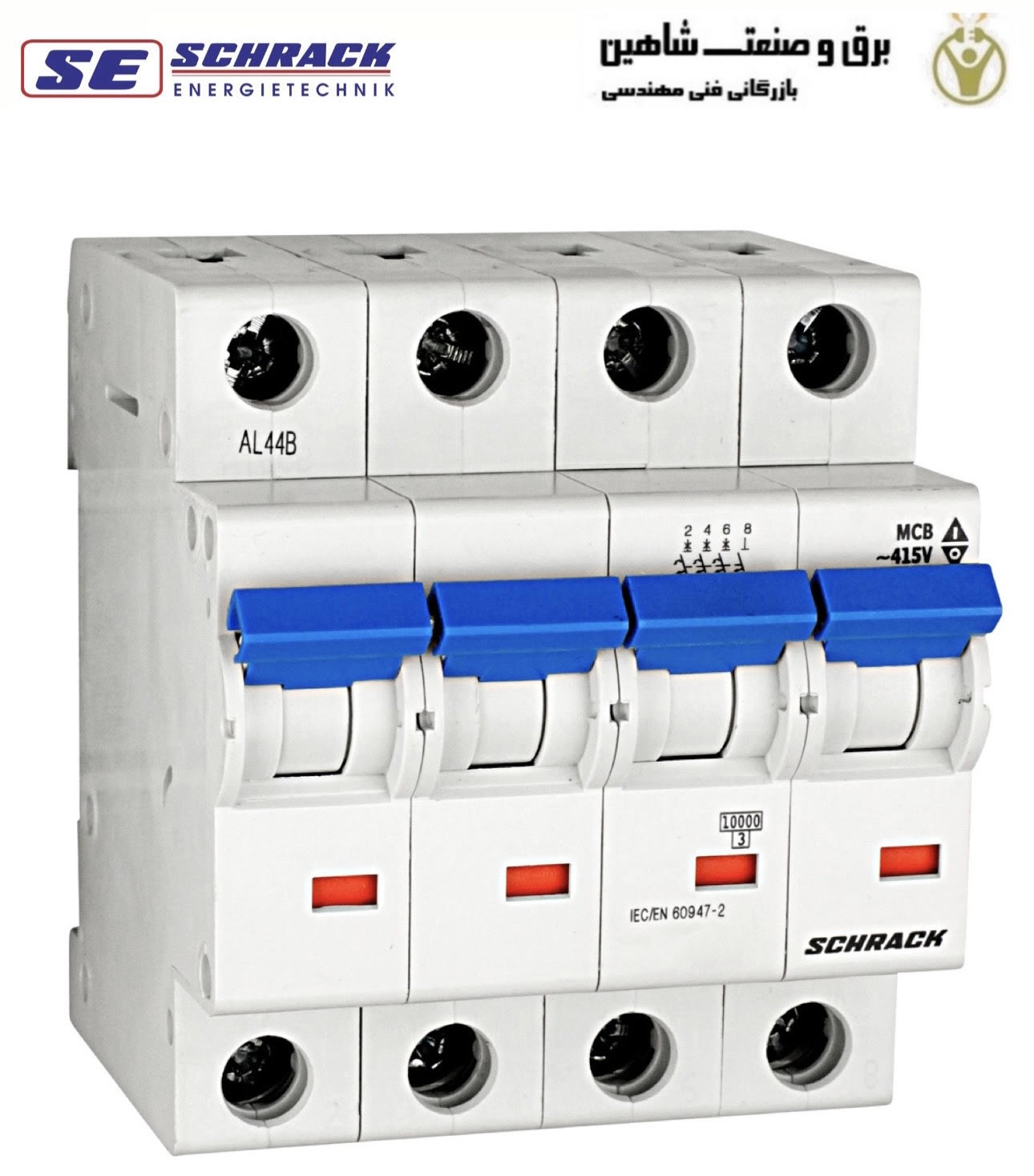

کلید مینیاتوری 4پل 10آمپری Schrack مدل BM017410ME شراک، یک دستگاه ایمنی ضروری است که تقریباً در تمام سیستم های الکتریکی مدرن مورد استفاده قرار می گیرد. این کلیدهای الکترومکانیکی هنگام تشخیص خطا، مانند اضافه بار یا اتصال کوتاه، به طور خودکار جریان برق را در مدار قطع می کند. کلیدهای مینیاتوری برای تضمین ایمنی سیستم های الکتریکی در کاربردهای مسکونی، تجاری و صنعتی بسیار مهم هستند. آنها لایه محافظتی قابل اعتمادی در برابر خطرات الکتریکی فراهم می کنند و خطر آتش سوزی های الکتریکی و آسیب به تجهیزات اتوماسیون صنعتی را به میزان قابل توجهی کاهش می دهند.
BM017410ME به طور هوشمندانه ای برای پاسخ به انواع مختلف خطاهای الکتریکی طراحی شده است و از دو مکانیسم اصلی عملکرد استفاده می کند:
- عملکرد حرارتی: برای محافظت در برابر اضافه بار، BM017410ME به یک نوار دو فلزی حرارتی متکی است. هنگامی که جریان عبوری از MCB از مقدار نامی آن فراتر می رود، نوار دو فلزی گرم می شود و به دلیل انبساط حرارتی خم می شود. این عمل خم شدن، مکانیسمی را فعال می کند که MCB را قطع می کند، جریان را قطع می کند و از مدار محافظت می کند.
- عملکرد مغناطیسی: برای مقابله با اتصال کوتاه، این MCB از یک سیم پیچ الکترومغناطیسی استفاده می کند. هنگامی که یک اتصال کوتاه رخ می دهد، جریان بسیار بالایی از سیم پیچ عبور می کند و یک میدان مغناطیسی قوی ایجاد می کند. این میدان مغناطیسی یک پیستون را مجبور به حرکت می کند و فوراً بریکر را بسیار سریع تر از مکانیسم حرارتی قطع می کند.
- خاموش کردن قوس: هنگامی که BM017410ME MCB به دلیل شرایط اضافه بار یا اتصال کوتاه قطع می شود، می تواند یک قوس الکتریکی بین کنتاکت ها ایجاد کند. برای جلوگیری از آسیب دیدن این قوس، MCB یک ناودان قوس را در خود جای داده است. این محفظه شامل مجموعه ای از صفحات فلزی است که قوس را خنک و تقسیم می کند و از اجزای اطراف محافظت می کند.
داده های فنی کلید مینیاتوری 4پل 10آمپری Schrack مدل BM017410ME شراک
- عرض خالص: ۷۱.۲۰ میلی متر
- ارتفاع خالص: ۸۳.۰۰ میلی متر
- عمق خالص: ۷۴.۹۰ میلی متر
- وزن خالص: ۰.۴۶ کیلوگرم
- اتلاف توان: ۶.۰۰ وات
- حداقل دمای محیط: -۴۰ درجه سانتیگراد
- حداکثر دمای محیط: 75 درجه سانتیگراد
- مشخصات قطع: C
- تعداد پل ها: 4
- آمپراژ: 10 آمپر
- دسته بندی محصول: سری BMS0 ME
- سری: BMS0
- ظرفیت قطع نامی: 15kA
- نسخه: AC-MCB-ME
- استاندارد محصول: EN 60898-1:2019، EN 60947-2:2006 + A1:2009 + A2:2013، EN 60947-2:2017 + A1:2020، EN 63000:2018
- تولیدکننده: Schrack
