توضیحات

در بسیاری از کاربردها، مهم‌ترین خطر برای یک موتور سه‌فاز، جابه‌جا شدن ترتیب فازها پس از تعمیرات شبکه یا قطع یکی از فازهاست. برای این حفاظت پایه، همیشه به رله‌ای با تنظیمات متعدد نیاز نیست. کنترل فاز RM17TG20 بدون هیچ پیچ تنظیمی، همین دو خطای اصلی را تشخیص می‌دهد و با قطع مدار فرمان کنتاکتور، از راه‌اندازی موتور در جهت معکوس یا کار آن با دو فاز جلوگیری می‌کند.

کاربرد رله کنترل فاز RM17TG20

این رله برای موتورهای سه‌فاز و تجهیزاتی طراحی شده که چرخش معکوس یا کار با دو فاز برای آن‌ها خطرناک است؛ از جمله جرثقیل‌های سقفی، وینچ‌ها، آسانسورها و بالابرهای بار، پله‌برقی‌ها، پمپ‌ها، فن‌ها و هواکش‌ها، نوار نقاله‌ها و ماشین‌آلات معدنی. در تابلوهای آسانسور و جرثقیل، کنترل فاز اشنایدر RM17TG20 به دلیل سادگی و عدم نیاز به تنظیم، یکی از انتخاب‌های رایج است.

عملکرد کنترل فاز RM17TG20

رله به‌طور دائم ترتیب فازهای L1، L2 و L3 را بررسی می‌کند و در صورت معکوس بودن توالی، کنتاکت‌های خروجی را تغییر وضعیت می‌دهد تا کنتاکتور موتور وصل نشود. اگر یک یا چند فاز قطع شوند یا ولتاژ فاز به کمتر از حدود ۱۰۰ ولت برسد، قطع فاز تشخیص داده می‌شود. زمان پاسخ رله در هنگام بروز خطا کمتر از ۱۰۰ میلی‌ثانیه است. رله تغذیه خود را از همان شبکه سه‌فاز می‌گیرد و به تغذیه کمکی نیازی ندارد. وضعیت رله هم با LED جلوی دستگاه نمایش داده می‌شود.

ویژگی‌های رله کنترل فاز RM17TG20

مهم‌ترین تفاوت این مدل با رله‌های کنترل فاز چندکاره، نداشتن تنظیمات است؛ بنابراین نصب آن سریع است و خطای تنظیم نادرست هم وجود ندارد. دو کنتاکت تبدیلی مستقل امکان قطع مدار فرمان و ارسال هم‌زمان آلارم را می‌دهند. عرض ۱۷٫۵ میلی‌متری، هم‌اندازه یک کلید مینیاتوری تک‌پل، نصب آن را در تابلوهای کم‌جا ساده می‌کند.

مشخصات فنی کنترل فاز RM17TG20

مقایسه کنترل فاز RM17TG20 با سایر مدل‌های اشنایدر

اگر شبکه شما نوسان ولتاژ یا عدم تعادل قابل توجهی دارد و علاوه بر توالی و قطع فاز، به حفاظت در برابر کم‌ولتاژی و اضافه‌ولتاژی نیاز دارید، قیمت رله کنترل فاز اشنایدر RM17TE00 یا نسخه دوکنتاکته آن، قیمت رله کنترل فاز اشنایدر RM35TF30، را ببینید. برای مقایسه با برند دیگر هم قیمت رله کنترل فاز سه‌فاز ABB را بررسی کنید.

نصب و سیم‌بندی کنترل فاز RM17TG20

سه فاز شبکه به ترمینال‌های L1، L2 و L3 رله وصل می‌شوند و یکی از کنتاکت‌های خروجی به‌صورت سری در مسیر بوبین کنتاکتور موتور قرار می‌گیرد؛ برای این بخش انواع کنتاکتور اشنایدر را ببینید. کنتاکت دوم را می‌توان به چراغ خطا یا ورودی PLC وصل کرد. پس از نصب، اگر LED وضعیت نشان دهد که رله عمل کرده و کنتاکتور وصل نمی‌شود، توالی فازها را بررسی کنید. کنترل فاز RM17TG20 از موتور در برابر اضافه‌بار محافظت نمی‌کند؛ برای حفاظت کامل آن را همراه با انواع رله حرارتی به کار ببرید.

قیمت و خرید کنترل فاز اشنایدر RM17TG20

برق و صنعت شاهین رله‌های کنترل فاز و سایر رله‌های کنترلی اشنایدر را برای تابلوسازان، شرکت‌های آسانسور و واحدهای تعمیر و نگهداری عرضه می‌کند. برای اطلاع از قیمت روز و موجودی، استعلام قیمت روز را از کارشناسان فروش بگیرید.

سوالات متداول

آیا کنترل فاز RM17TG20 کم‌ولتاژی شبکه را تشخیص می‌دهد؟

خیر، این مدل فقط توالی فاز و قطع فاز را پایش می‌کند. برای حفاظت در برابر کم‌ولتاژی و اضافه‌ولتاژی باید از مدل‌های چندکاره مانند RM17TE00 استفاده کرد.

چرا این رله پیچ تنظیم ندارد؟

توالی فاز و قطع فاز به تنظیم نیاز ندارند؛ حذف تنظیمات، نصب را سریع‌تر می‌کند و احتمال خطای تنظیم نادرست را از بین می‌برد.

آیا کنترل فاز RM17TG20 برای شبکه ۴۰۰ ولت مناسب است؟

بله، محدوده ولتاژ نامی ۲۰۸ تا ۴۴۰ ولت، شبکه‌های رایج ۳۸۰ و ۴۰۰ ولت را پوشش می‌دهد.

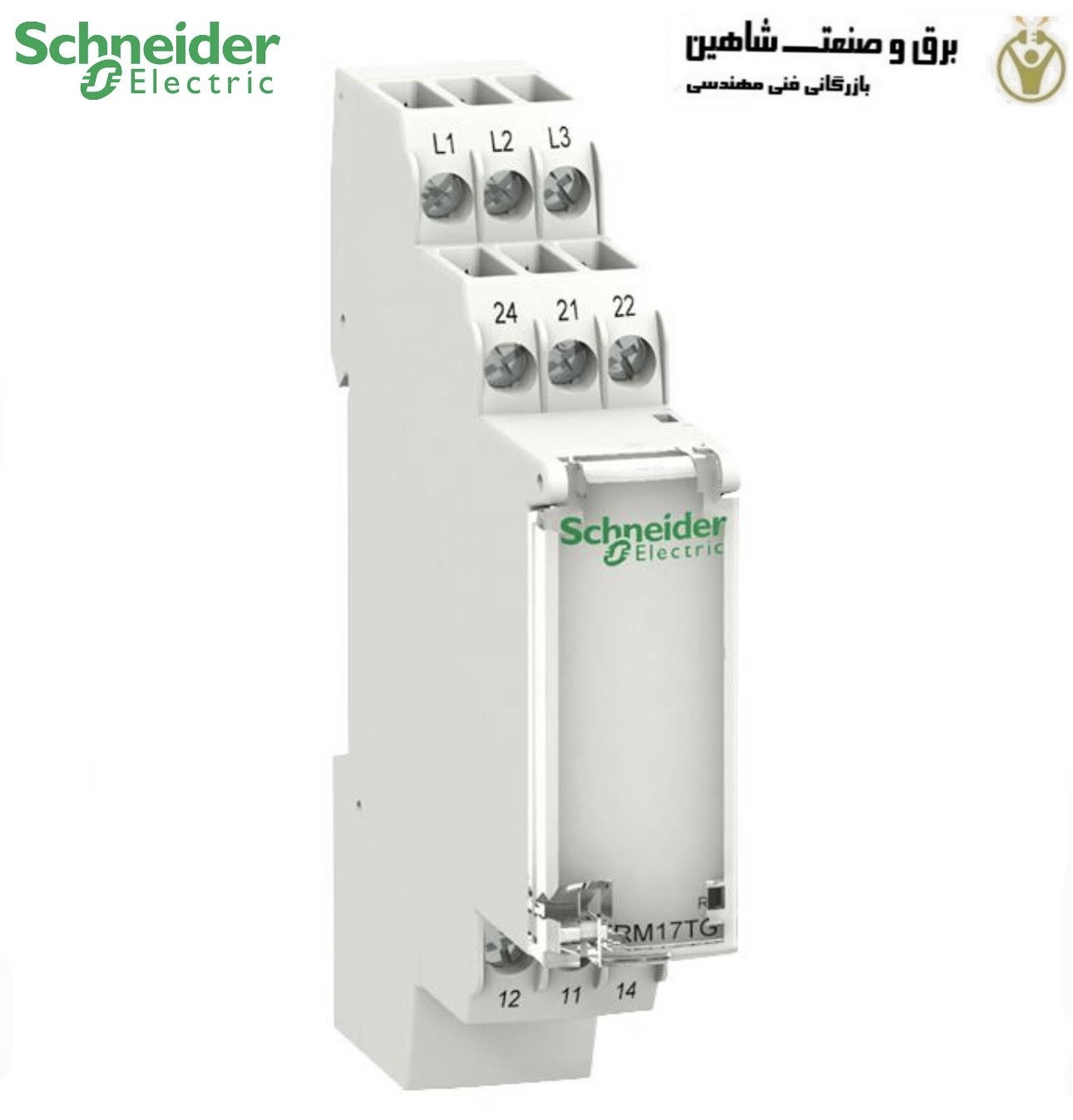

ویژگی ها و مزایا رله کنترل فاز TG20 اشنایدر Schneider مدل RM17TG20

• طراحی شده برای نصب روی ریل DIN برای سهولت نصب
• محدوده دمای عملیاتی گسترده بین -20 درجه سانتیگراد و +50 درجه سانتیگراد برای استفاده در محیط‌ های سخت
• محفظه پلاستیکی خود خاموش شونده برای ایمنی در صورت آتش‌ سوزی

کاربردها

• صنعت بسته‌ بندی
• پنل‌ های کنترل
• صنعت ساخت و ساز
• رباتیک

داده های فنی RM17TG20

• برند: اشنایدر الکتریک
• کاربرد مانیتورینگ: فاز
• فاز الکتریکی: ۳
• پیکربندی کنتاکت: DPDT
• محدوده سنجش ولتاژ: ۱۸۳ → ۴۸۴ ولت
• نوع نصب: ریل DIN
• حساسیت فاز: عدم تقارن فاز، توالی فاز
• تأخیر زمانی: کمتر از ۱۰۰ میلی‌ ثانیه
• سری: کنترل هارمونی
• طول: ۷۲ میلی‌ متر
• عرض: ۱۷.۵ میلی‌ متر
• حداکثر ولتاژ قابل اندازه‌ گیری: ۴۸۴ ولت
• محدوده دمای کارکرد: ۵۰+ درجه سانتیگراد
• حداکثر دمای کارکرد: ۵۰+ درجه سانتیگراد
• نوع ترمینال: پیچی
• حداقل ولتاژ قابل اندازه‌ گیری: ۱۸۳ ولت
• حداقل دمای کارکرد: ۲۰- درجه سانتیگراد
• محدوده جریان: ۱۰ میلی‌ آمپر
• استانداردهای مورد تایید: CE، CSA، UL
• ارتفاع: ۹۰ میلی‌ متر
• ابعاد: ۷۲ × ۱۷.۵ × ۹۰ میلی‌ متر
