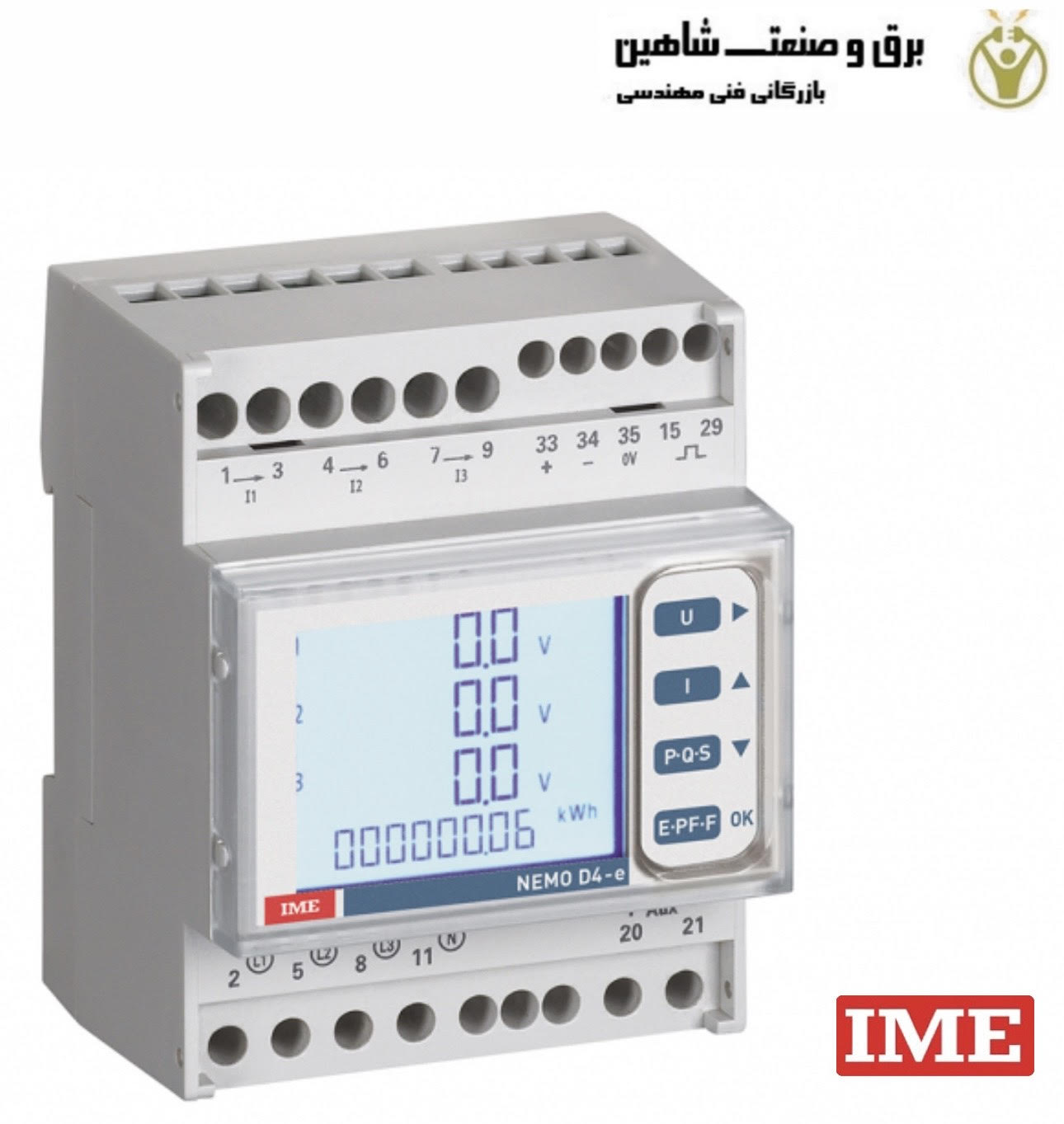

کنتور انرژی چندکاره ime مدل NEMO LD/25، یک متر چند منظوره شبکه تک و سه فاز است که توسط دین ریل (عرض 4 ماژول) نصب شده است. NEMO محدوده ای از کنتورهای چند منظوره است که به شما امکان می دهد تمام پارامترهای الکتریکی اصلی یک نیروگاه را نظارت کنید. NEMO LD/25 یک ماژول متر چند منظوره جمع و جور است که تمام متغیرهای سیستم از جمله جریان ها و ولتاژهای هارمونیک را تا مرتبه 50 هارمونیک اندازه گیری می کند. این سری گزینه هایی را برای خروجی پالس یا پروتکل ارتباطی سریال بومی MODBUS فراهم می کند. مترهای NEMO LD/25 با کویل های Rogowski نیز موجود است که برای کاربردهای مقاوم سازی مناسب است. کنتور انرژی چندکاره NEMO LD/25 از کنتورهای حیاتی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی کنتور انرژی چندکاره ime مدل NEMO LD/25
- 4 ماژول نصب ریل DIN گسترده
- بار نامتعادل شبکه تک فاز و سه فاز (3 یا 4 سیم).
- خط 3 فاز 80…500 ولت (فاز فاز)
- اتصال به CT اختصاصی
- ترانسفورماتور جریان –/1A یا –/5A (قابل انتخاب).
- نسبت CT و VT خارجی قابل برنامه ریزی
- کلاس انرژی فعال 0.5
- خروجی پالس / آلارم / سوئیچینگ وضعیت
- ارتباط RS485 توسط پروتکل ModBus RTU/TCP یا BACNET
- تصحیح توالی فاز، تشخیص
- ولتاژ کمکی: –
نسخه های MFD4411، MFD4421، MFD44B1 – 80…265Vac/110…300Vdc
نسخه های MFD4412، MFD4422 – 11…60Vdc - اتصال با ترانسفورماتورهای جریان اختصاصی خارجی
- رتبه ولتاژ سه فاز Un: 400-100V (فاز فاز)
- ولتاژ سه فاز: 80…500 ولت (فاز فاز)
- ولتاژ تک فاز: 50 – 290 ولت
پارامترهای نمایش داده شده
- فاز و ولتاژ متصل
- حداقل و حداکثر ولتاژ فاز
- جریان خنثی و فاز
- تقاضای فعلی و حداکثر فعلی تقاضا
- فرکانس
- ضریب قدرت
- توان فاز اکتیو، راکتیو و ظاهری
- تقاضای برق و حداکثر توان تقاضا
- انرژی کلی و جزئی، مثبت و منفی فعال، واکنشی و ظاهری
- انرژی فعال تعرفه 4 تعرفه
- ساعت و دقایق کاری
- THDV و THDI
- تحلیل هارمونیک
- ضریب تاج ولتاژ و جریان
- زاویه فاز بین جریان و ولتاژ
- زاویه فاز بین جریان ها
- زاویه فاز بین ولتاژها
- تعداد نبض، 2 ورودی
