توضیحات

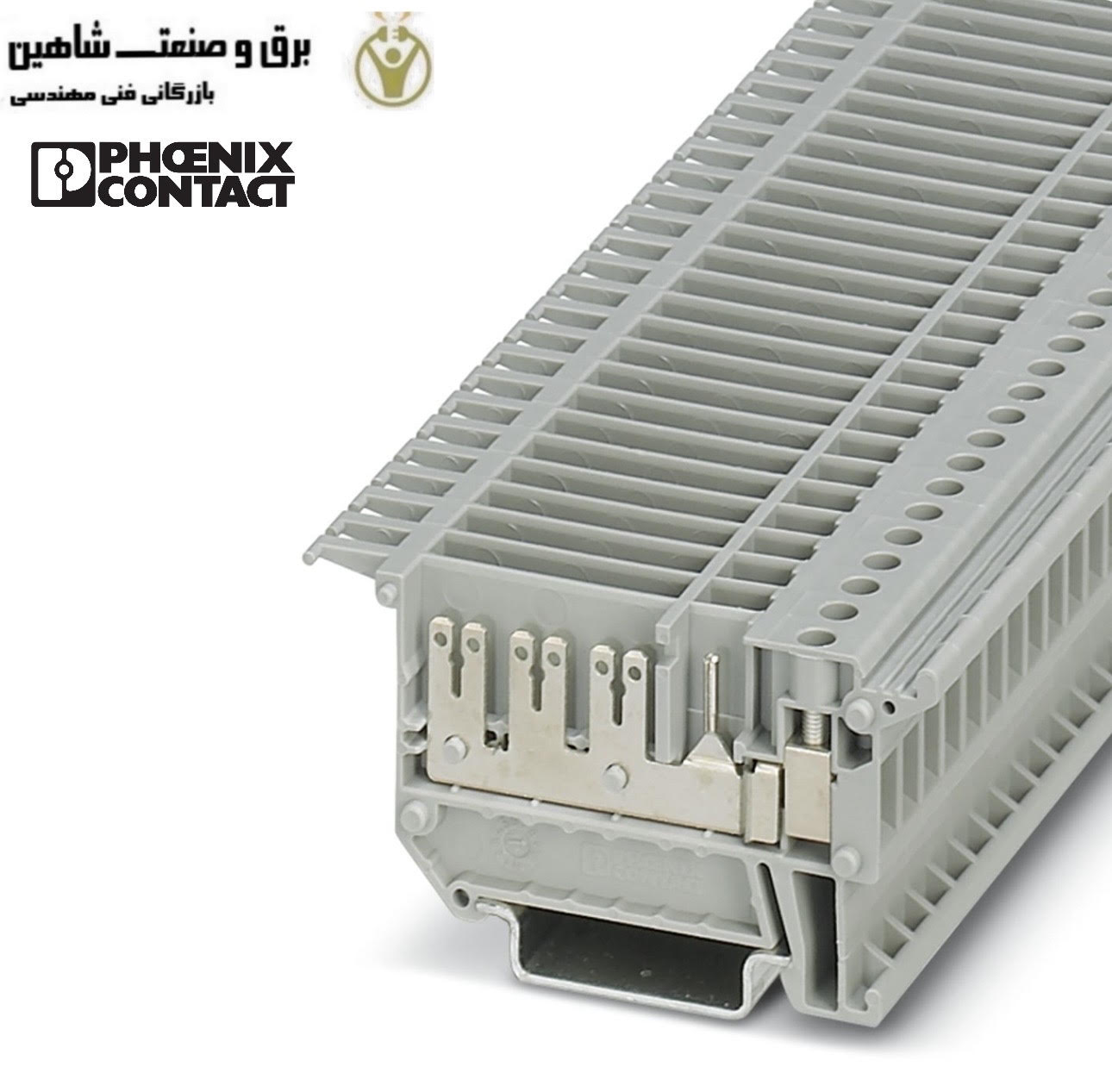

بلوک ترمینال عبوری فونیکس کنتاکت Phoenix Contact مدل VBST 4-FS(6-2,8-0,8)ST4 کد 0852067 ، یک ترمینال عبوری ریلی برای استفاده در تابلوهای برق، سیستم های کنترل و تجهیزات اتوماسیون صنعتی است. این ترمینال دارای یک پتانسیل و چهار نقطه اتصال بوده و برای سیم هایی با سطح مقطع نامی 2.5 mm² طراحی شده است.
یکی از ویژگی های مهم این مدل، ترکیب اتصال پیچی با اتصال فیشی/Flat Plug است. بنابراین 0852067 صرفاً یک ترمینال پیچی استاندارد نیست و برای مدارهایی که نیاز به اتصال از طریق فیش تخت دارند نیز کاربرد دارد. این محصول برای نصب روی ریل های استاندارد NS 35/7.5 و NS 35/15 در نظر گرفته شده و عرض بدنه آن تنها 6.2 میلی متر است؛ بنابراین برای تابلوهایی که تراکم تجهیزات در آنها اهمیت دارد، گزینه ای با ساختار نسبتاً فشرده محسوب می شود.
وظیفه اصلی 0852067 ایجاد یک نقطه اتصال الکتریکی مطمئن بین هادی های یک مدار در داخل تابلو است. این مدل دارای یک پتانسیل و چهار اتصال است و ساختار آن برای عبور و اتصال هادی ها در یک ترمینال ریلی طراحی شده است.
در بخش پیچی، اتصال توسط ترمینال با رزوه M3 انجام می شود و گشتاور سفت کردن برابر 0.6 تا 0.8 Nm است. همچنین این مدل از اتصال فیش تخت نیز پشتیبانی می کند.
جزئیات فنی بلوک ترمینال عبوری 0852067 Phoenix Contact
- ترمینال عبوری یک طبقه
- یک پتانسیل
- چهار نقطه اتصال
- سطح مقطع نامی 2.5 mm²
- جریان نامی 24 A
- ولتاژ نامی 800 V
- تحمل ولتاژ ضربه ای نامی 8 kV
- ترکیب اتصال پیچی و Flat Plug
- رزوه ترمینال پیچی M3
- قابلیت نصب روی ریل NS 35/7.5 و NS 35/15
- بدنه خاکستری با کد RAL 7042
- عرض فقط 6.2 mm
- بدنه عایق از جنس PA
- درجه اشتعال پذیری UL 94 V2
