توضیحات

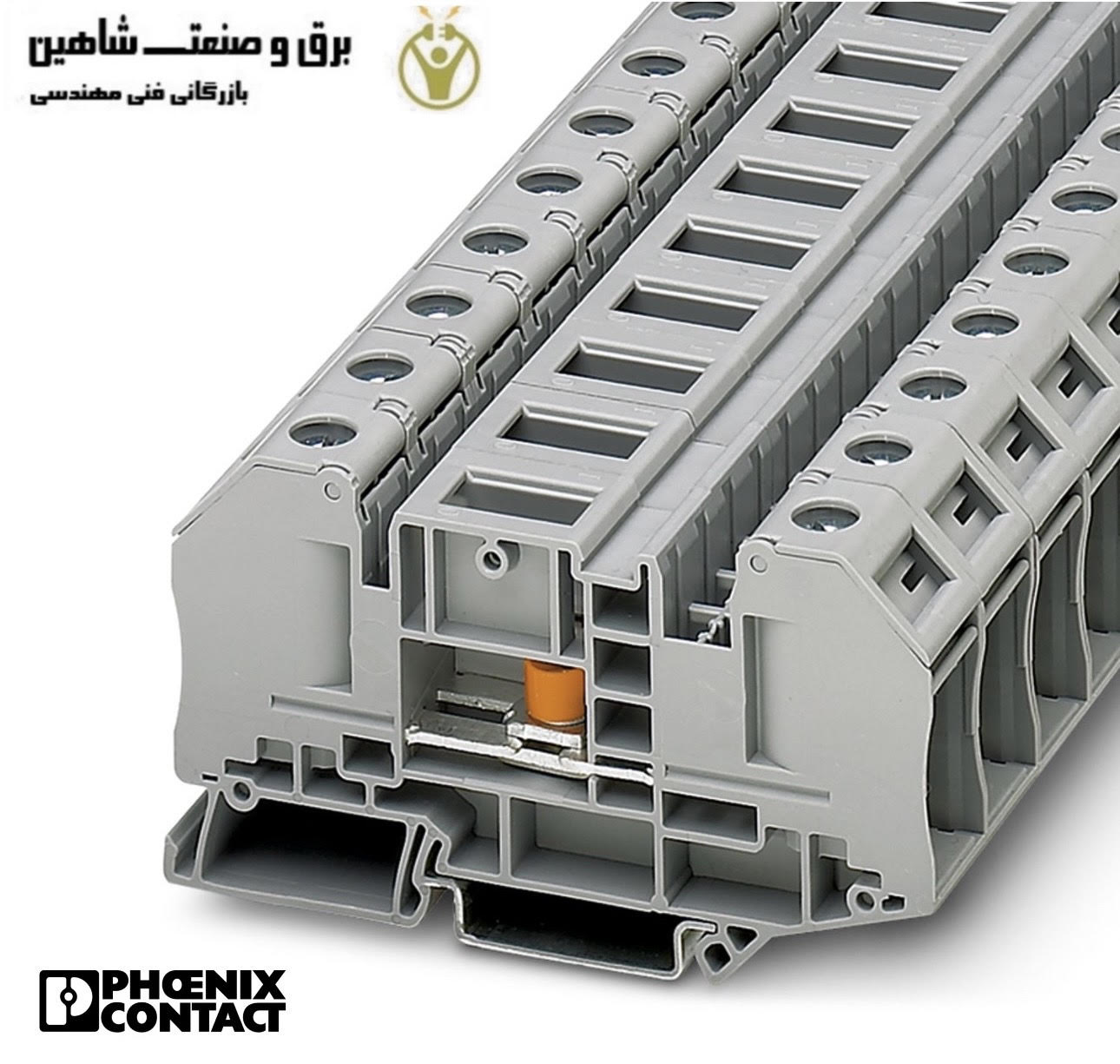

بلوک ترمینال قطع اتصال Phoenix مدل 3049039 فونیکس برای قطع ایمن مدار روی ترمینال بدون قطع هادی متصل به این منظور استفاده می شود. بلوک های ترمینال قطع و وصل تست درجه بالایی از راحتی را برای تمام مدارهای آزمایشی لازم در مدارهای ترانسفورماتور جریان ثانویه ارائه می دهند. با شش شفت عملکرد جهانی، بلوکهای ترمینال قطع و وصل تست بالاترین سطح عملکرد و انعطافپذیری را در توزیع پتانسیل ارائه میکنند. به لطف نسخه های رابط با اتصال کوتاه پیشرو یکپارچه می توانید از ترانسفورماتورهای جریان متصل به طور قابل اعتماد محافظت کنید. بلوک ترمینال قطع اتصال 3049039 از اجزاء کاربردی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی بلوک ترمینال قطع اتصال Phoenix مدل 3049039 فونیکس
- نوع محصول: بلوک ترمینال اتصال پیچ
- خانواده محصول: RT
- حوزه کاربرد:
صنعت راه آهن
ماشین سازی
مهندسی کارخانه - تعداد اتصالات: 2
- تعداد ردیف: 1
- پتانسیل ها: 1
- ولتاژ سرج نامی: 6 کیلو ولت
- حداکثر اتلاف توان برای شرایط اسمی: 1.31 وات
- تعداد اتصالات در هر سطح: 2
- سطح مقطع اسمی: 6 میلی متر مربع
- اتصال در acc. با استاندارد: IEC 60947-7-1
- جریان اسمی: 41 A
- حداکثر جریان بار: 41 A (با سطح مقطع هادی 6 میلی متر مربع)
- ولتاژ اسمی: 1000 ولت (ولتاژ نامی برای نقطه قطع باز 500 ولت)
- سطح مقطع اسمی: 6 میلی متر مربع
- رزوه پیچ: M4
- عرض: 16.3 میلی متر
- عرض پوشش انتهایی: 2.2 میلی متر
- ارتفاع: 91.4 میلی متر
- عمق در NS 35/7,5: 51 میلی متر
- عمق در NS 35/15: 58.5 میلی متر
- رنگ: خاکستری (RAL 7042)
- درجه اشتعال طبق UL 94: V0
- گروه مواد عایق: I
- مواد عایق: PA
- کاربرد مواد عایق استاتیک در سرما: -60 درجه سانتیگراد
- شاخص دمای مواد عایق (DIN EN 60216-1 (VDE 0304-21)): 130 درجه سانتی گراد
- شاخص دمای نسبی مواد عایق (Elec., UL 746 B): 130 درجه سانتی گراد
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R22: HL 1 – HL 3
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R23: HL 1 – HL 3
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R24: HL 1 – HL 3
- حفاظت در برابر آتش برای وسایل نقلیه ریلی (DIN EN 45545-2) R26: HL 1 – HL 3
- کالریمتری انتشار گرما NFPA 130 (ASTM E 1354): 28 MJ/kg
- نقطه تنظیم ولتاژ تست: 7.3 کیلو ولت
- تست افزایش دما مورد نیاز: افزایش دما ≤ 45 K
- جریان مقاومت کوتاه مدت 6 میلی متر مربع: 0.72 کیلو آمپر
- نقطه تنظیم ولتاژ آزمایش: 1.89 کیلو ولت
- پشتیبانی از ریل/تثبیت DIN: NS 35
- نقطه تنظیم نیروی آزمایش: 5 نیوتن
- دمای محیط (عملکرد): -60 درجه سانتیگراد … 110 درجه سانتیگراد (محدوده دمای عملیاتی شامل گرمایش خودکار)
- دمای محیط (نگهداری/حمل و نقل): -25 درجه سانتیگراد … 60 درجه سانتیگراد (برای مدت کوتاه، حداکثر از 24 ساعت، -60 درجه سانتیگراد تا +70 درجه سانتیگراد)
- دمای محیط (مجموعه): -5 درجه سانتی گراد … 70 درجه سانتی گراد
- دمای محیط (تحریک): -5 درجه سانتی گراد … 70 درجه سانتی گراد
- رطوبت مجاز (عملکرد): 20 % … 90 %
- رطوبت مجاز (نگهداری/حمل و نقل): 30 % … 70 %
